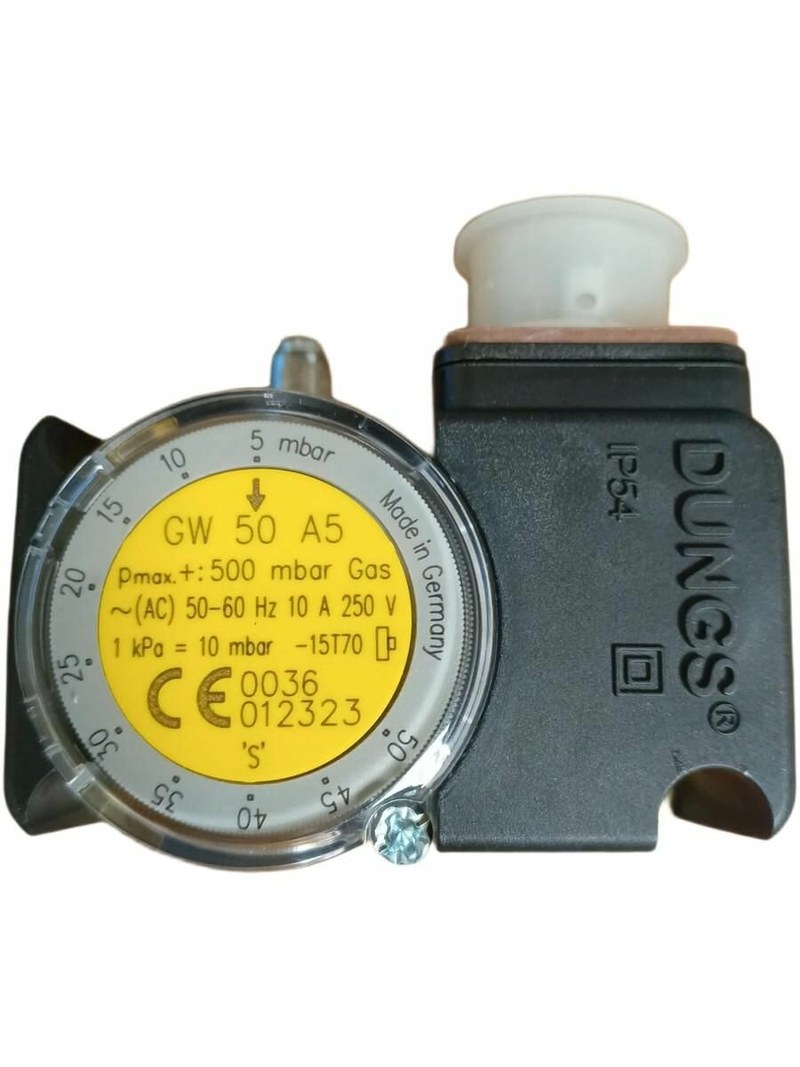

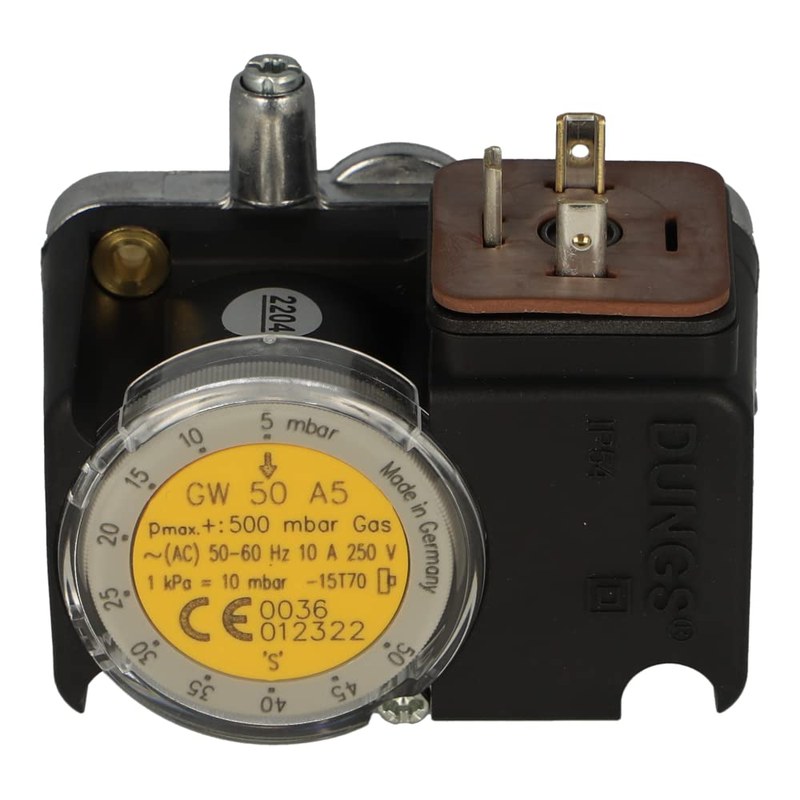

Реле DUNGS GW 50 A5 для горелочных и газорегулирующих установок

Dungs GW 50 A5 представляет собой компактное механическое реле избыточного давления, предназначенное для дискретного контроля газовой или воздушной линии. Прибор преобразует достижение заданного давления в переключение электрического контакта и формирует сигнал для автоматики горелки, котла либо технологической установки. Диапазон настройки от 5 до 50 мбар соответствует задачам контроля минимального и максимального давления, подтверждения работы вентилятора и наличия воздуха для горения. Устройство не измеряет параметр непрерывно: его функция состоит в надежной фиксации порогового состояния.

Принцип работы

Рабочая среда поступает в измерительную полость через резьбовой канал и воздействует на эластичную мембрану. Создаваемое усилие уравновешивается настроечной пружиной. Когда давление достигает установленного порога, перемещение мембраны через передаточный механизм приводит в действие микропереключатель. Перекидная группа одновременно размыкает одну цепь и замыкает другую. После снижения давления пружина возвращает механизм в исходное состояние. Разность между точками срабатывания и возврата образует коммутационный дифференциал, исключающий дребезг при малых пульсациях среды. Последовательность функционального преобразования включает:

• передачу давления из трубопровода в мембранную камеру,
• деформацию чувствительного элемента под приложенной нагрузкой,
• сравнение усилия на мембране с усилием настроечной пружины,
• механическое переключение контакта при достижении порога,
• формирование сигнала разрешения, блокировки или аварийной остановки,
• автоматический возврат после изменения давления на величину дифференциала.

Технические параметры

Основные характеристики исполнения GW 50 A5 представлены ниже:

• регулируемый диапазон уставки от 5 до 50 мбар,
• максимально допустимое рабочее давление 500 мбар,
• коммутационный дифференциал не более 3 мбар,
• присоединение к контролируемой среде через резьбу G 1/4,
• степень защиты оболочки IP54 при установленной крышке,
• допустимая температура окружающей среды от −15 до +70 C,
• максимальный ток активной нагрузки 6 А при 250 В переменного тока,
• перекидной микропереключатель с общим, замкнутым и разомкнутым выводами,
• ручная установка порога по градуированной шкале без вспомогательного питания.

Конструктивное исполнение

Измерительная и электрическая части разделены мембраной. Корпус воспринимает давление и образует резьбовое присоединение, пружина задает противодействующее усилие, а рычажный узел передает малое перемещение на микровыключатель. Регулировочный диск изменяет предварительное сжатие пружины. Клеммы размещены под защитной крышкой и предназначены для подключения общей, замыкающей и размыкающей цепей. Кабельный ввод фиксирует проводник и помогает сохранять требуемую защиту оболочки. Ключевые конструктивные элементы реле включают:

• мембранный чувствительный узел прямого действия,
• настроечную пружину с градуированным регулятором,
• механизм передачи усилия с заданной характеристикой переключения,
• трехконтактный перекидной микровыключатель,
• раздельные полости рабочей среды и электрических соединений,
• съемную крышку клеммной группы и органа настройки,
• компактный корпус для монтажа на рампе или импульсной линии.

Монтаж и настройка

Перед установкой проверяют соответствие диапазона требуемой уставке, допустимость среды и чистоту присоединительного канала. Реле закрепляют без передачи на корпус усилий от трубопровода. Уплотняющий материал не должен перекрывать отверстие, иначе реакция на изменение давления замедлится. При вероятности образования конденсата точку отбора и импульсную линию располагают так, чтобы жидкость не поступала к мембране. Монтажное положение учитывают при калибровке, поскольку изменение ориентации чувствительного узла может смещать фактический порог относительно шкалы.

Практические преимущества

Эксплуатационные свойства GW 50 A5 обеспечивают:

• формирование дискретного сигнала без отдельного источника питания,
• регулировку порога в рабочем диапазоне,
• совместимость с типовыми цепями горелочной автоматики,
• контроль посредством замыкающего или размыкающего контакта,
• устойчивость к малым колебаниям благодаря дифференциалу,
• компактное размещение рядом с контролируемым участком,
• доступ к клеммам и регулятору при регламентных операциях.

Таким образом, Dungs GW 50 A5 выполняет пороговый контроль давления в газовых и воздушных контурах, объединяя мембранный механизм, регулируемую пружину и перекидной электрический контакт. Диапазон 5–50 мбар позволяет использовать прибор в низконапорных системах при обязательной проверке фактической точки срабатывания после монтажа. Надежность защитной функции определяется правильной схемой включения, соблюдением допустимых нагрузок, герметичностью соединения и периодическим контролем уставки. Компания «Олниса» осуществляет поставку Dungs GW 50 A5 и другого промышленного оборудования для комплектации новых объектов, ремонта и плановой замены компонентов действующих установок.
