Измеритель Fluke 1520 для контроля электрических цепей и оборудования

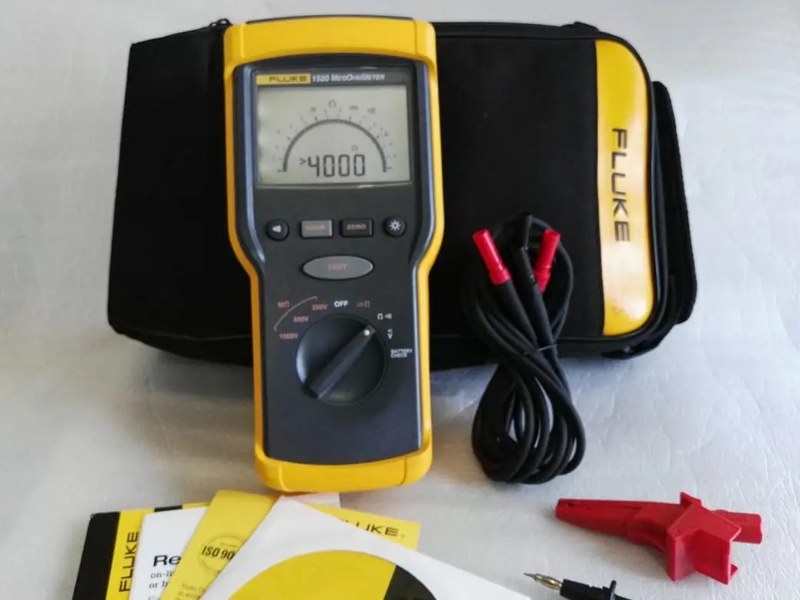

Fluke 1520 представляет собой переносной цифровой мегаомметр для оценки изоляции кабелей, обмоток, трансформаторов, распределительных устройств и обесточенных цепей. Прибор формирует постоянное испытательное напряжение, регистрирует ток утечки и вычисляет сопротивление объекта. Метод выявляет увлажнение, загрязнение и старение диэлектрика до пробоя. Измерение напряжения и малых сопротивлений дополняет основную функцию.
Измерительные функции
Fluke 1520 рассчитан на полевые испытания электроустановок. В режиме мегаомметра преобразователь создает заданное напряжение, а измерительный тракт определяет ток через диэлектрик. Отношение величин отображается как сопротивление изоляции. После теста прибор разряжает емкость подключенной цепи, уменьшая остаточный потенциал. Основные измерительные возможности включают:
- испытательное напряжение 250, 500 или 1000 В постоянного тока,
- измерение сопротивления изоляции до 4000 МОм,
- измерение низких сопротивлений и проверку непрерывности цепи,
- контроль переменного и постоянного напряжения до 600 В,
- цифровую индикацию совместно с аналоговой шкалой,
- определение внешнего напряжения на входе,
- фиксацию длительного испытания в режиме TEST,
- автоматический разряд емкостной нагрузки.
Испытательные режимы и интерпретация показаний
Уровень 250 В применяют для чувствительных низковольтных цепей. Напряжение 500 В используют для многих установок с номиналом до 500 В, режим 1000 В — для соответствующих силовых цепей, машин и кабелей. Уровень устанавливают по документации объекта и методике. Результат оценивают с учетом температуры, влажности, продолжительности теста и емкости нагрузки. Последовательность измерительного цикла содержит следующие операции:
- отсоединение контролируемой цепи от источников энергии,
- проверку отсутствия напряжения встроенной функцией,
- подключение щупов к проводнику и изоляции либо к разделенным цепям,
- выбор испытательного напряжения по классу оборудования,
- подачу сигнала нажатием кнопки TEST,
- выдержку времени, установленного методикой,
- регистрацию установившегося значения,
- прекращение теста с сохранением подключения на период разряда,
- проверку отсутствия остаточного потенциала.
Конструкция и органы управления

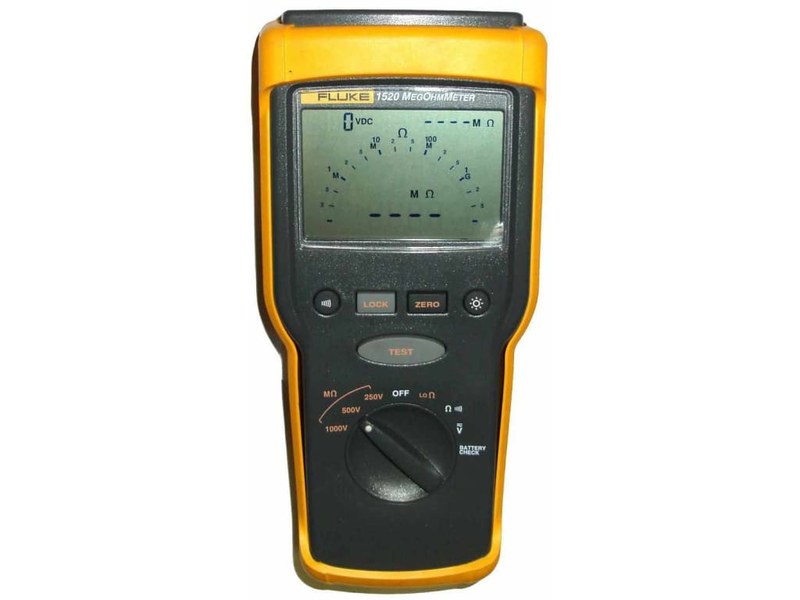

Прибор выполнен в изолирующем корпусе для полевой эксплуатации. Поворотный переключатель задает функцию. Кнопка TEST управляет высоким напряжением, а ее фиксация обеспечивает продолжительный тест. Входные гнезда имеют однозначное назначение. Дисплей показывает результат, единицу измерения, состояние батарей и служебные признаки. Аналоговая шкала отражает изменение сопротивления и помогает выявить неустойчивый контакт. К конструктивным и защитным особенностям относятся:
- категория электробезопасности CAT III 600 В,
- защита входа от ошибочно приложенного напряжения,
- предупреждение об опасном потенциале на клеммах,
- автоматическое переключение диапазонов,
- индикация разряда элементов питания,
- звуковая проверка непрерывности,
- переносное исполнение с автономным питанием,
- применение изолированных измерительных проводов,
- дистанционный запуск специальным щупом.
Метрологические факторы и достоверность контроля
Сопротивление изоляции зависит от температуры, влаги, загрязнения, геометрии системы и времени электризации. Зарядный и абсорбционный токи изменяют начальный результат, поэтому мгновенное показание нельзя сопоставлять с величиной после выдержки. Для повторяемой диагностики фиксируют напряжение, длительность теста, температуру и схему подключения. Очистка поверхности уменьшает влияние утечки по загрязненному изолятору. На точность и воспроизводимость результата влияют:
- остаточный заряд перед повторным испытанием,
- параллельно подключенные электронные компоненты,
- токи по влажной или загрязненной поверхности,
- емкость протяженных кабелей и крупных обмоток,
- качество контакта зажимов с контрольными точками,
- температура диэлектрика,
- движение проводов и электромагнитные помехи,
- состояние батарей и измерительных принадлежностей.
Практическое применение
Fluke 1520 используют при приемочном контроле, обслуживании и анализе срабатывания защиты. У двигателя измеряют сопротивление между обмотками и корпусом, а также между разделенными обмотками. Кабель проверяют между жилами, защитным проводником и экраном. В щите контролируют линии после отключения чувствительных потребителей. Низкоомный режим оценивает непрерывность, но не заменяет испытание защитных проводников нормированным током. Типовые объекты контроля представлены следующими группами:
- силовые и контрольные кабельные линии,
- обмотки электрических машин,
- генераторы, трансформаторы и электромагнитные аппараты,
- распределительные щиты и изолированные токопроводы,
- нагревательные элементы и электрические печи,
- насосные, вентиляционные и конвейерные установки,
- проводка машин и технологических комплексов,
- цепи управления после отключения электронных модулей.
Таким образом, Fluke 1520 объединяет трехуровневое испытание изоляции, контроль напряжения и измерение сопротивления. Диапазон до 4000 МОм, аналоговая шкала и автоматический разряд поддерживают полный диагностический цикл. Достоверность зависит от отключения объекта, выбора испытательного уровня, выдержки и условий среды. Компания «Олниса» является поставщиком промышленного оборудования и осуществляет поставку измерительных приборов Fluke предприятиям различных отраслей. Fluke 1520 поставляется компанией «Олниса» для точного эксплуатационного контроля электрических систем.
