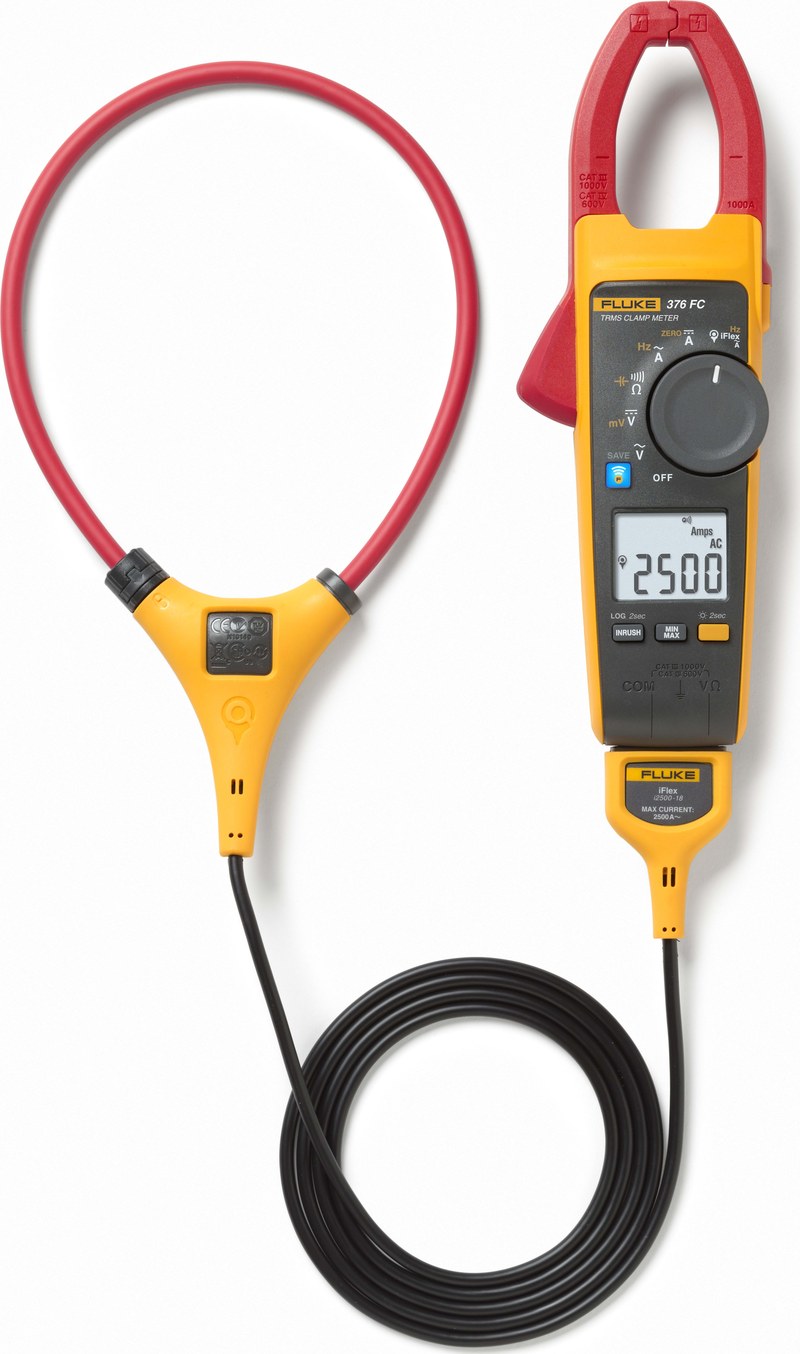

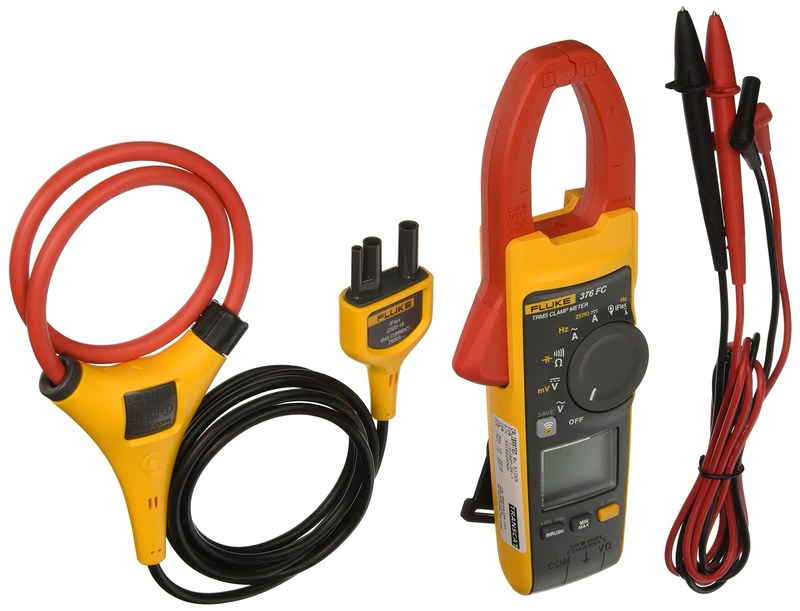

Токовые клещи Fluke 376 iFlex с гибким измерительным датчиком
Fluke 376 iFlex представляет собой цифровой прибор для исследования силовых цепей без их разрыва. Клещи объединяют жесткий магнитопровод и гибкий токовый датчик iFlex, поэтому подходят для одиночных проводников, широких шин и тесных шкафов. Метод True RMS обеспечивает расчет действующего значения при синусоидальной и искаженной форме сигнала, что важно для цепей с частотными преобразователями и нелинейными нагрузками. Прибор измеряет ток, напряжение, сопротивление, частоту и емкость, а также регистрирует пусковые процессы для контроля технического состояния оборудования.
Технические характеристики
Основные измерительные и эксплуатационные параметры Fluke 376 iFlex включают:
- диапазон переменного тока при измерении клещами от 0,1 до 999,9 А,
- диапазон постоянного тока при измерении клещами от 0,1 до 999,9 А,
- верхний предел переменного тока с гибким датчиком iFlex 2500 А,
- базовая погрешность измерения переменного тока клещами ±2 % показания и 5 единиц младшего разряда в диапазоне частот 10–100 Гц,
- погрешность измерения переменного тока клещами ±2,5 % показания и 5 единиц младшего разряда при частоте 100–500 Гц,
- базовая погрешность канала iFlex ±3 % показания и 5 единиц младшего разряда,
- погрешность измерения постоянного тока ±2 % показания и 5 единиц младшего разряда,
- диапазон переменного и постоянного напряжения до 1000 В,
- разрешение при измерении напряжения 0,1 В,
- погрешность постоянного напряжения ±1 % показания и 5 единиц младшего разряда,
- погрешность переменного напряжения ±1,5 % показания и 5 единиц младшего разряда при частоте 20–500 Гц,
- диапазон сопротивления до 60 кОм с разрешением 0,1 Ом на младшем диапазоне,
- погрешность измерения сопротивления ±1 % показания и 5 единиц младшего разряда,
- диапазон измерения емкости до 1000 мкФ,
- погрешность измерения емкости ±1 % показания и 4 единицы младшего разряда,
- диапазон частоты тока от 5 до 500 Гц,
- погрешность частотного канала ±0,5 % показания и 5 единиц младшего разряда,
- раскрытие губок 34 мм,
- длина гибкого датчика iFlex около 457 мм,
- категория электробезопасности CAT III 1000 В и CAT IV 600 В,
- степень защиты корпуса IP42,
- рабочая температура от −10 до +50 C,
- питание от двух щелочных элементов типа AA,
- типичная продолжительность работы от комплекта элементов около 100 часов,
- габариты корпуса приблизительно 249 × 85 × 45 мм,
- масса прибора около 395 г.
Особенности конструкции
Корпус рассчитан на удержание одной рукой. Разъемный магнитопровод позволяет измерять ток без отсоединения кабеля. Поворотный переключатель задает основной режим, а клавиши активируют дополнительные функции. Дисплей снабжен подсветкой для работы в затемненных щитах. Датчик iFlex подключается к отдельному входу и образует контур вокруг шины либо провода. Малое сечение петли упрощает доступ между близко расположенными частями, а ее длина позволяет охватывать проводники, не помещающиеся в зев клещей. Тракт True RMS вычисляет эквивалентное тепловое действие переменного сигнала, поэтому гармонические искажения меньше влияют на результат. Фильтр нижних частот ослабляет высокочастотную составляющую преобразователя и стабилизирует измерение цепи двигателя. Функция пускового тока фиксирует кратковременный бросок при включении нагрузки. Режимы MIN, MAX и AVG сохраняют минимальный, максимальный и усредненный уровни, а HOLD удерживает результат на экране. Электронное обнуление компенсирует остаточное смещение датчика постоянного тока. Звуковая прозвонка служит для контроля целостности соединений.
Области применения
Ключевыми направлениями практического использования прибора являются:
- контроль токовой нагрузки трехфазных электродвигателей и сравнение значений по фазам,
- регистрация пускового тока насосов, вентиляторов, компрессоров и станочного оборудования,
- диагностика силовых цепей с преобразователями частоты и искаженной формой сигнала,
- измерение тока на широких шинах и в плотно заполненных распределительных шкафах,
- проверка питающего напряжения, частоты и сопротивления электрических участков,
- поиск перегрузки, обрыва, неравномерности фаз и ненадежного соединения,
- контроль аккумуляторных, зарядных и других цепей постоянного тока,
- обслуживание вводно-распределительных устройств, щитов автоматики и инженерных систем,
- исследование электрооборудования промышленных установок без разрыва рабочего проводника.
Таким образом, Fluke 376 iFlex сочетает жесткие токовые клещи и гибкий датчик с пределом переменного тока 2500 А. True RMS, фильтрация помех, регистрация пусковых бросков и сохранение предельных значений полезны для комплексной диагностики нагрузок. Категории CAT III 1000 В и CAT IV 600 В допускают ответственные измерения при соблюдении правил безопасности. Компания «Олниса» поставляет Fluke 376 iFlex предприятиям различных отраслей. В «Олниса» можно приобрести профессиональный прибор Fluke у надежного поставщика промышленного оборудования.
