Циркуляционный насос Grundfos ALPHA1 25-60 180 для стабильной работы отопления

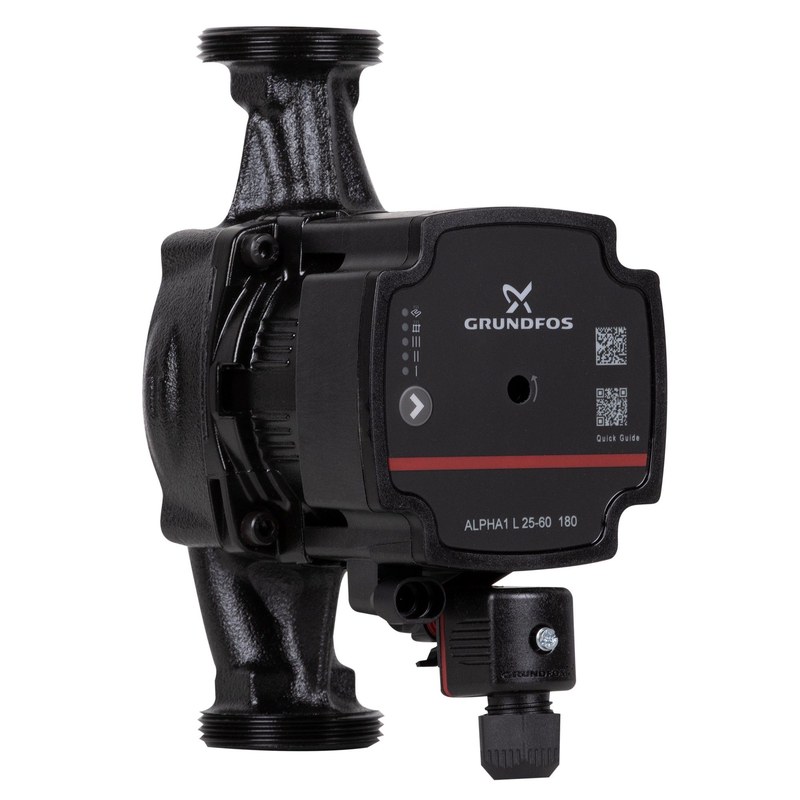

Grundfos ALPHA1 25-60 180 представляет собой циркуляционный насос с мокрым ротором для перемещения теплоносителя в замкнутых водяных системах. Обозначение отражает присоединительный размер 25 мм, напор около 6 м и монтажную длину 180 мм. Электронное регулирование частоты вращения согласовывает производительность с гидравлическим сопротивлением контура, уменьшая избыточный расход, шум арматуры и потребление энергии. Агрегат поддерживает циркуляцию между источником теплоты и отопительными приборами.
Технические характеристики
Основные параметры Grundfos ALPHA1 25-60 180 представлены ниже:
- максимальный напор — 6 м водяного столба,
- наибольшая подача — приблизительно 3,5 м3/ч,
- резьбовое присоединение к трубопроводу — G 11⁄2,
- напряжение питания — 1 × 230 В,
- частота питающей сети — 50 Гц,
- максимальная температура окружающего воздуха — до 40 C,
- предельное рабочее давление — 10 бар,
- класс защиты электродвигателя — IP42,
- класс изоляции обмоток — F,
- температурный класс — TF110,
- уровень звукового давления — менее 43 дБ(А),
- перекачиваемая среда — чистая вода либо водно-гликолевая смесь без твердых и волокнистых включений,
- положение вала при установке — строго горизонтальное.
При закрытии термостатических клапанов сопротивление контура возрастает, расход уменьшается, а электронный блок снижает частоту вращения. При открытии клапанов производительность увеличивается. Доступны ступени постоянной скорости и регулируемые характеристики давления. Выбранный режим отображается световыми индикаторами. В режиме пропорционального давления напор снижается вместе с расходом, что соответствует сети с термостатическими клапанами. Постоянное давление удерживает заданную разность при изменении потребления и подходит для контуров с близкими потерями. Фиксированная скорость формирует одну из заранее заданных кривых и применяется там, где расход меняется мало. После выбора электроника соотносит нагрузку с его рабочей характеристикой.
Особенности конструкции
Конструктивная схема основана на принципе мокрого ротора: вращающаяся часть двигателя и рабочее колесо находятся в жидкости. Теплоноситель охлаждает узел и смазывает радиальные подшипники, поэтому отдельный вентилятор и торцевое уплотнение не требуются. Ротор отделен от обмоток герметичной гильзой. Центробежное колесо передает потоку энергию, а чугунный спиральный корпус образует проточную часть. Стрелка на корпусе показывает направление движения среды. Двигатель с постоянными магнитами работает с электронным преобразователем. Контроллер меняет параметры питающего сигнала и частоту вращения без механического переключателя. Панель объединяет кнопку выбора и индикаторы настройки. Головную часть можно повернуть относительно корпуса, но вал должен оставаться горизонтальным, а блок управления нельзя располагать под насосом. Перед запуском контур заполняют и удаляют воздух: сухое вращение нарушает смазку подшипников.
Области и преимущества применения
Функциональные возможности насоса позволяют использовать его в следующих инженерных контурах:
- замкнутые системы отопления частных домов и небольших зданий,
- контуры котлов, теплообменников и буферных емкостей,
- системы с переменным расходом, где требуется автоматическое изменение напора,
- модернизируемые установки с межосевым монтажным размером 180 мм.
Насос не предназначен для перекачивания горючих жидкостей, минеральных масел, сред с абразивными частицами и хозяйственно-питьевой воды в открытых линиях. При использовании раствора гликоля учитывают повышение вязкости: оно увеличивает гидравлические потери и может уменьшать фактическую подачу. До монтажа трубопровод промывают, перед насосом предусматривают запорную арматуру, а резьбовые соединения выполняют без передачи напряжений на чугунный корпус. Практические достоинства модели проявляются в эксплуатации и обслуживании:
- автоматическое согласование производительности с изменением сопротивления сети,
- снижение энергопотребления при частичной тепловой нагрузке,
- малошумная работа благодаря мокрому ротору и электронному управлению,
- отсутствие внешнего торцевого уплотнения и вентилятора,
- понятная индикация выбранного режима на лицевой панели,
- компактное размещение в трубопроводе при длине 180 мм,
- устойчивая циркуляция в системах с регулирующей арматурой,
- возможность выбора характеристики под схему конкретного контура,
- минимальная потребность в периодическом техническом вмешательстве.
Таким образом, Grundfos ALPHA1 25-60 180 сочетает центробежный узел, двигатель с постоянными магнитами и электронное регулирование. Напор до 6 м, подача около 3,5 м3/ч, присоединение DN 25 и длина 180 мм соответствуют параметрам распространенных отопительных систем. Горизонтальное положение вала, заполнение до пуска и чистота теплоносителя обеспечивают расчетный режим. Компания «Олниса» выступает поставщиком промышленного оборудования и поставляет насосы Grundfos для инженерных систем. Через «Олниса» доступна поставка Grundfos ALPHA1 25-60 180 для объектов, где необходимы стабильная циркуляция и регулируемая производительность. Поставка оборудования компанией «Олниса» помогает своевременно комплектовать отопительные установки надежными насосными агрегатами.
