Анализатор качества электроэнергии Fluke 43B для промышленного применения

Fluke 43B — переносной анализатор качества электроэнергии, совмещающий функции измерителя, регистратора событий и двухканального осциллографа. Прибор применяется для обследования однофазных сетей, электроприводов и нелинейных нагрузок. Сопоставление напряжения, формы сигналов, спектра и энергетических показателей помогает определять природу нестабильных режимов.

Измерительные возможности

Fluke 43B измеряет напряжение, ток, частоту, активную, полную и реактивную мощность, коэффициенты мощности и смещения. Отдельные режимы служат для анализа гармоник, регистрации провалов, перенапряжений, переходных процессов и пускового тока. Осциллограф отображает временные диаграммы двух сигналов. Ключевые технические параметры прибора включают:

• максимальное измеряемое напряжение до 600 В действующего значения,
• категорию электробезопасности CAT III 600 В,
• полосу пропускания осциллографа до 20 МГц,
• частоту дискретизации до 25 миллионов отсчётов в секунду,
• анализ постоянной составляющей и гармоник до 51-го порядка,
• одновременное отображение двух сигналов в осциллографическом режиме,
• измерение тока посредством внешних токовых клещей,
• автономное питание от встроенного перезаряжаемого аккумулятора,
• графический экран для результатов, трендов, спектров и осциллограмм.

Принципы измерения и обработки сигналов

Напряжение поступает на входной тракт, а сигнал тока формируется внешним преобразователем. По мгновенным цифровым отсчётам рассчитываются среднеквадратические и энергетические величины. Истинное действующее значение учитывает фактическую форму сигнала, что важно для приводов, импульсных источников и выпрямителей. Алгоритмы обработки выполняют следующие операции:

• вычисление RMS-параметров по мгновенным отсчётам,
• определение активной мощности по синхронным значениям напряжения и тока,
• расчёт полной и реактивной мощности,
• разложение периодического сигнала на спектральные составляющие,
• сопоставление амплитуд гармоник с основной составляющей,
• регистрацию минимальных и максимальных уровней,
• запуск захвата при пересечении установленного порога,
• сохранение формы переходного процесса для анализа.

Гармонический режим показывает спектр напряжения или тока и вклад отдельных порядков в искажение. Гармоники, кратные трём, могут суммироваться в нейтральном проводнике. Измерение мощности и коэффициента мощности разделяет влияние фазового сдвига и несинусоидального тока.

Регистрация динамических нарушений

Режим провалов и перенапряжений отслеживает действующее напряжение относительно заданных границ. Тренд отражает момент, глубину и длительность отклонения. Контроль тока помогает отличить нарушение внешнего питания от падения напряжения при включении мощной нагрузки. Для исследования нестационарных режимов предусмотрены:

• регистрация минимального, максимального и среднего уровня величины,
• захват быстрых импульсных отклонений напряжения,
• контроль пускового тока двигателя или трансформатора,
• отображение огибающей тока в течение запуска,
• сопоставление события с допустимыми пределами оборудования,
• повторное наблюдение после изменения режима сети.

При контроле пуска прибор фиксирует рост тока и его снижение до рабочего уровня. График выявляет затянутый разгон и влияние запуска на напряжение. Для захвата выбросов важен порог: завышенная уставка пропускает событие, заниженная регистрирует штатные коммутации.

Конструкция, интерфейс и безопасность

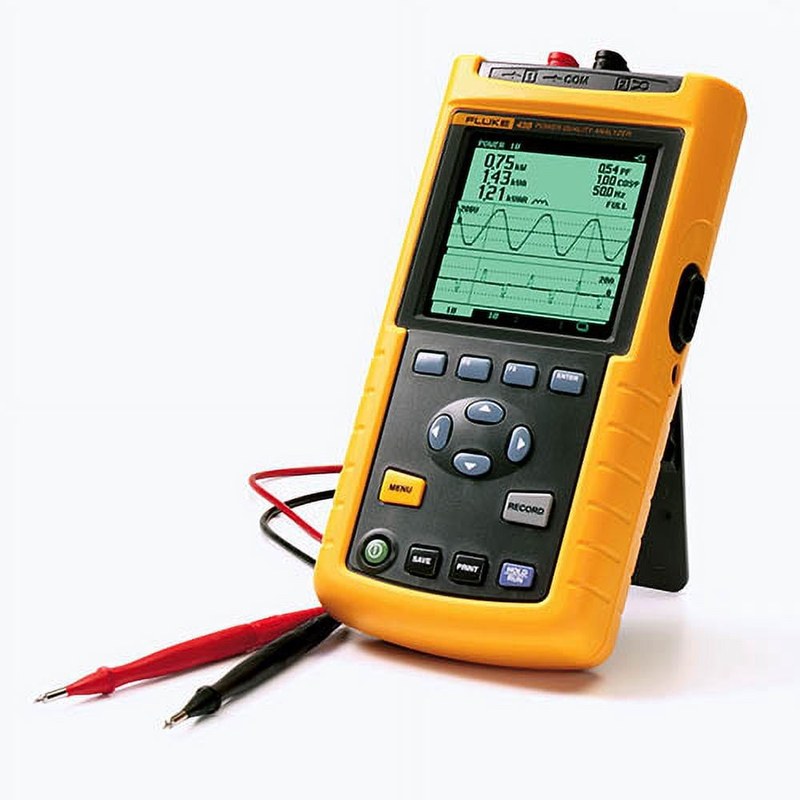

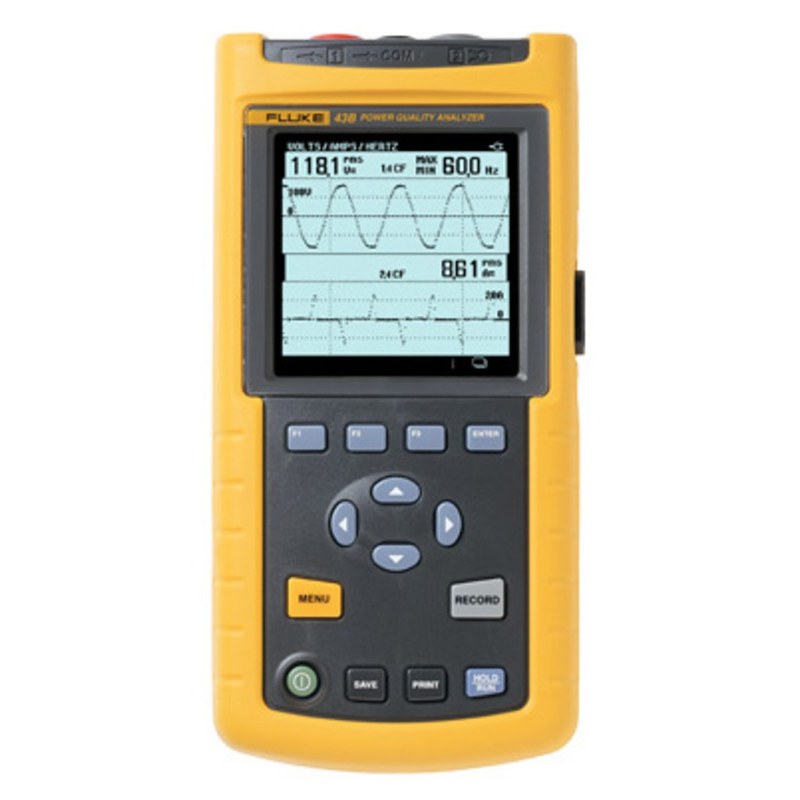

Корпус Fluke 43B защищён кожухом от механических воздействий. Разъёмы разделяют цепь напряжения и вход токового преобразователя. Дисплей выводит числа, форму сигнала, спектр и тренд. Оптически изолированный интерфейс передаёт сохранённые результаты на компьютер без проводящей связи с измеряемой цепью. Конструктивные и эксплуатационные особенности включают:

• изолированные измерительные входы для силовых цепей,
• защитный корпус для выездной эксплуатации,
• клавишное управление режимами и настройками,
• автоматический и ручной выбор масштаба осциллограмм,
• вывод чисел, графиков, спектров и трендов,
• внутреннюю память для результатов и форм сигналов,
• оптически изолированный канал обмена данными,
• аккумуляторное питание без постоянного подключения адаптера.

Категория CAT III 600 В допускает работу в распределительных цепях. До подключения проверяют изоляцию щупов, номинал принадлежностей и режим. Напряжение измеряют параллельно, ток — охватом одного проводника. Охват прямого и обратного проводников вызывает компенсацию магнитных полей. Обязательны правила электробезопасности и средства защиты.

Практическое применение

Диагностику начинают с напряжения, частоты и тока, затем проверяют мощность и спектр. Осциллограмма уточняет искажение, а регистрация связывает дефект со временем или переключением нагрузки. Основные задачи применения Fluke 43B охватывают:

• поиск причин перезапуска контроллеров и отключения контакторов,
• оценку падения напряжения при запуске электродвигателей,
• контроль загрузки фидеров, трансформаторов и резервных источников,
• выявление гармонических искажений от преобразовательной техники,
• проверку коэффициента мощности производственных потребителей,
• исследование перегрева нейтральных и фазных проводников,
• фиксацию коммутационных импульсов и нерегулярных отклонений,
• сравнение параметров до и после изменения режима установки.

Достоверность зависит от коэффициента токовых клещей, направления установки и контакта щупов. Спектр холостого хода не характеризует рабочую нагрузку. При повторных измерениях сохраняют точки подключения, диапазоны и временную базу. Причину определяют по совокупности тока, напряжения, формы сигнала и режима объекта.

Таким образом, Fluke 43B объединяет анализ установившихся параметров, гармоник и кратковременных событий с осциллографическим анализом. Сопоставление напряжения, тока, мощности и формы сигнала позволяет установить природу нарушения. Компания «Олниса» осуществляет поставку Fluke 43B и другого промышленного оборудования для промышленных предприятий РФ.
