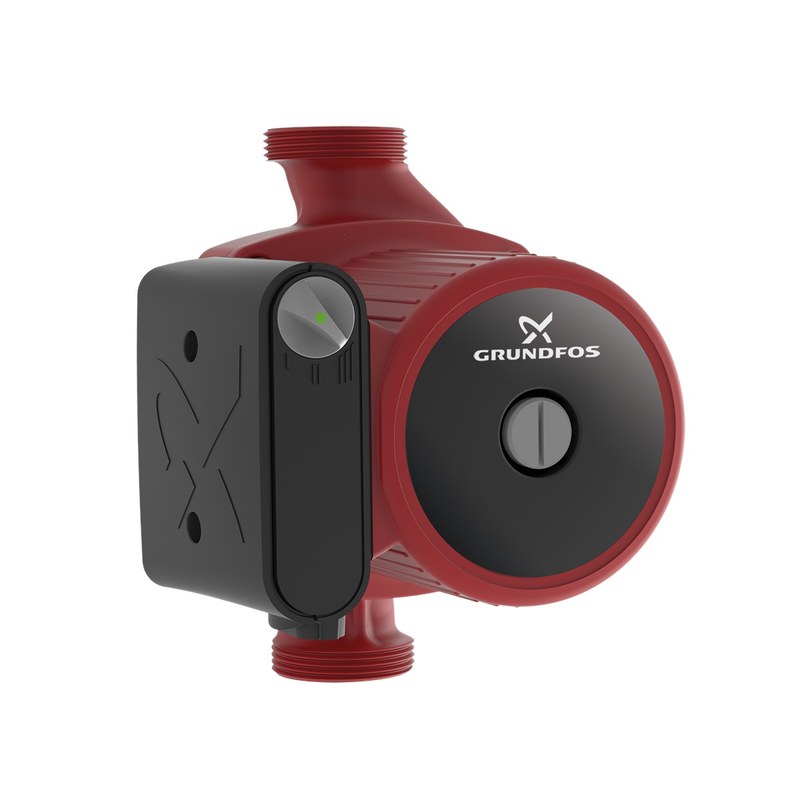

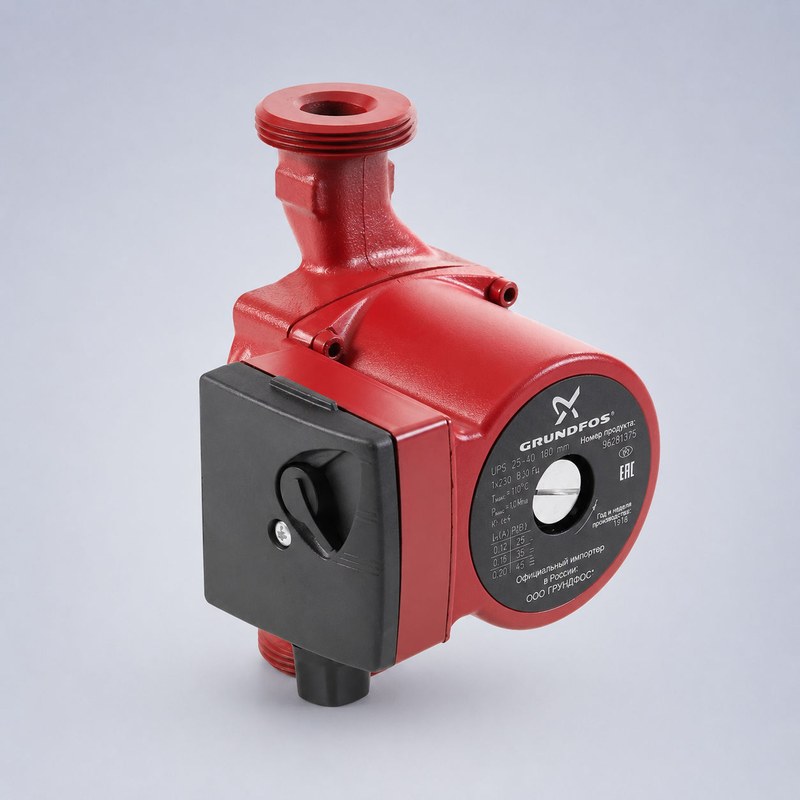

Трехскоростной циркуляционный насос Grundfos 96281375: стабильная работа и продуманная конструкция
Grundfos 96281375 — трехскоростной циркуляционный насос UPS 25-40 180 с мокрым ротором для принудительного перемещения теплоносителя в замкнутых контурах. Агрегат поддерживает циркуляцию воды, распределяет тепло между приборами и уменьшает температурный перепад в системе. Моноблочная компоновка, отсутствие вентилятора и смазывание опор жидкостью обеспечивают компактность и пригодность к длительной работе. Три ступени позволяют согласовать напор с сопротивлением трубопровода без автоматики.
Технические характеристики
Рабочие, электрические и монтажные параметры приведены ниже. Фактическую рабочую точку определяет пересечение характеристики насоса с характеристикой контура:
- тип агрегата — циркуляционный одноступенчатый насос с мокрым ротором,
- модель — UPS 25-40 180, номер изделия — 96281375,
- число фиксированных скоростей вращения — 3,
- максимальная подача — приблизительно 3 м3/ч,
- максимальный напор — 4 м водяного столба,
- номинальное напряжение питания — 1 × 230 В,
- частота питающей сети — 50 Гц,
- потребляемая мощность на первой, второй и третьей ступенях — около 25, 35 и 45 Вт,
- потребляемый ток по ступеням — ориентировочно 0,12, 0,16 и 0,20 А,
- частота вращения по режимам — примерно 1450, 1900 и 2450 об/мин,
- допустимая температура перекачиваемой жидкости — от +2 до +110 C,
- максимальное рабочее давление в контуре — 10 бар,
- минимальное давление на входе — около 0,05 бар при +75 C, 0,28 бар при +95 C и 1,08 бар при +110 C,
- монтажная длина корпуса — 180 мм,
- условный диаметр присоединения — DN 25,
- резьбовое подключение патрубков — G 11⁄2,
- степень защиты электродвигателя — IP44,
- класс нагревостойкости изоляции — F,
- допустимая температура окружающего воздуха — до +40 C,
- ориентировочный уровень звукового давления — не более 43 дБ(А),
- рекомендуемый диапазон кислотности воды — приблизительно pH 6,5–8,5,
- пространственное положение вала при монтаже — строго горизонтальное.
Особенности конструкции
В Grundfos 96281375 гидравлическая часть и электродвигатель объединены в компактный узел. Чугунный корпус имеет соосные всасывающий и напорный патрубки для встраивания в прямой участок трубы. Поток поступает к центру рабочего колеса, разгоняется лопатками и направляется в спиральную полость, где скоростная энергия преобразуется в давление. Ротор отделен от статора герметичной гильзой и омывается теплоносителем. Жидкость охлаждает вращающийся узел и смазывает подшипники, поэтому сальники, торцевое уплотнение и масляная система не нужны. Керамический вал, износостойкие опоры, коррозионностойкая гильза и термостойкое колесо рассчитаны на частые пуски и длительное вращение. Трехпозиционный переключатель на клеммной коробке меняет схему подключения обмоток и частоту вращения. Первая ступень снижает расход, потребление энергии и гидравлический шум; вторая является промежуточной; третья создает наибольшие подачу и напор. Защита обмоток препятствует перегреву в штатных условиях. Торцевой винт служит для выпуска воздуха и проворачивания вала после простоя. Стрелка на корпусе показывает направление потока. Значения 3 м3/ч и 4 м одновременно не достигаются: максимальный напор возникает при почти нулевом расходе, а предельная подача — при малом сопротивлении. Полость заполняют жидкостью, поскольку сухое вращение нарушает охлаждение и смазывание опор. Перед пуском из контура удаляют воздух и проверяют положение вала. Клеммную коробку не располагают под корпусом в зоне конденсата. Водно-гликолевая смесь из-за повышенной вязкости уменьшает гидравлическую отдачу и увеличивает нагрузку; режим зависит от ее концентрации и температуры.
Преимущества Grundfos UPS 25-40 180
Практические преимущества модели раскрываются при эксплуатации:
- возможность вручную изменять производительность тремя ступенями,
- тихая работа благодаря мокрому ротору и отсутствию вентилятора,
- компактное встраивание в трубопровод при монтажной длине 180 мм,
- отсутствие обслуживаемого торцевого уплотнения и отдельной смазки,
- охлаждение двигателя непосредственно циркулирующей жидкостью,
- пригодность для продолжительного функционирования в отопительный сезон,
- понятная механическая регулировка без программирования электроники,
- ремонтопригодная модульная компоновка гидравлического и электрического узлов,
- стабильная циркуляция при корректно выбранной рабочей ступени.
Области применения
Насос перемещает чистый теплоноситель без твердых и волокнистых включений. Основные области применения:
- однотрубные и двухтрубные системы радиаторного отопления частных домов,
- замкнутые контуры теплоснабжения небольших административных и коммерческих зданий,
- контуры водяного напольного отопления при соблюдении расчетного расхода,
- смесительные узлы котельных и распределительные ветви отопительных установок,
- системы с твердотопливными, газовыми и электрическими теплогенераторами,
- контуры охлаждения и кондиционирования с допустимыми параметрами жидкости,
- технологические петли циркуляции, совместимые с материалами насоса.
Таким образом, Grundfos UPS 25-40 180 с номером 96281375 предназначен для замкнутых контуров и развивает напор до 4 м при подаче примерно до 3 м3/ч. Мокрый ротор обеспечивает охлаждение, смазывание и малошумную работу, а корпус DN 25 длиной 180 мм удобен для установки в трубопровод. Надежность поддерживается при заполненной гидравлической части, горизонтальном положении вала, допустимых температуре и давлении. Компания «Олниса» поставляет Grundfos 96281375 как промышленное оборудование для инженерных объектов. Поставка через «Олниса» открывает доступ к оригинальным агрегатам Grundfos с обозначением, соответствующим проектной и эксплуатационной документации.
