Насос Grundfos UPA 15-90 для водоснабжения — выгодная покупка в «Олниса»

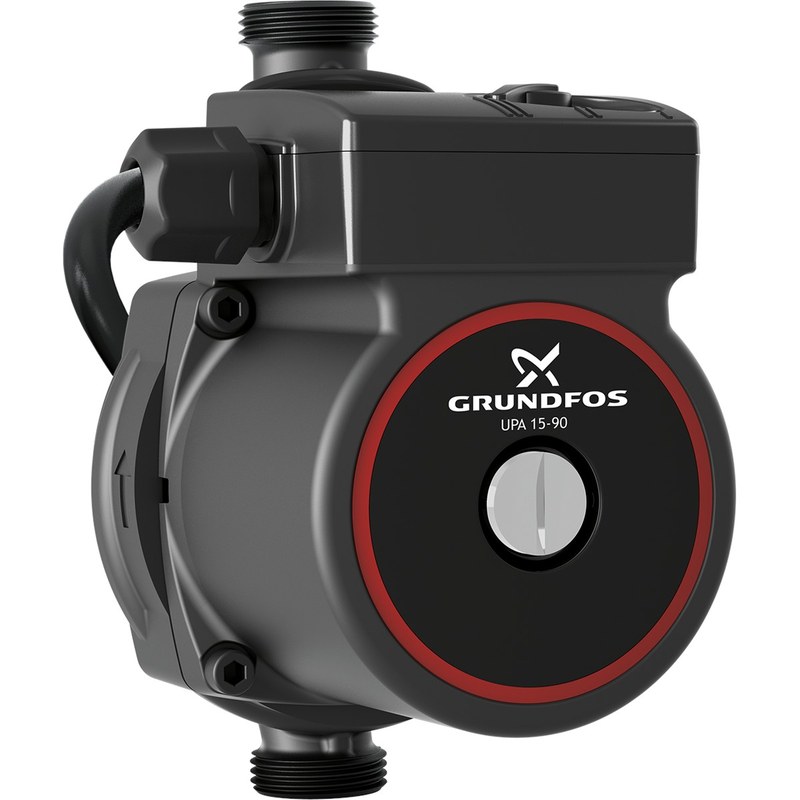

Grundfos UPA 15-90 — компактный насос с мокрым ротором для локального повышения давления в водопроводе. Его устанавливают перед потребителями, когда напора недостаточно для устойчивой работы водонагревателя, душевой арматуры или бытовой техники. Модель перекачивает чистую воду без абразивных частиц и агрессивных примесей. Гидравлическая часть, однофазный двигатель и датчик протока объединены в одном корпусе, поэтому агрегат автоматически реагирует на открытие крана.

Технические характеристики

UPA 15-90 передает энергию рабочего колеса потоку воды и создает дополнительный перепад давления. Рабочая точка определяется пересечением характеристики насоса с характеристикой сети. С ростом подачи напор уменьшается, а результат зависит от диаметра и длины труб, арматуры и входного давления. Основные технические параметры представлены ниже:

• максимальный напор — 9 м водяного столба,
• наибольшая подача — около 1,5 м3/ч,
• номинальное питание — 1 × 230 В, 50 Гц,
• потребляемая мощность — до 120 Вт,
• монтажная длина — 160 мм,
• условный проход — 15 мм,
• резьбовое присоединение — G 3/4,
• максимальное рабочее давление — 6 бар,
• допустимая температура воды — до 95 C,
• степень защиты двигателя — IP42.

Предельные значения не являются постоянным расчетным режимом. Рабочую точку располагают в устойчивой области напорно-расходной кривой. Входное давление должно гарантировать заполнение насоса и достаточный подпор. Отсутствие воды и кавитация опасны для опор и двигателя.

Принципы работы и управление

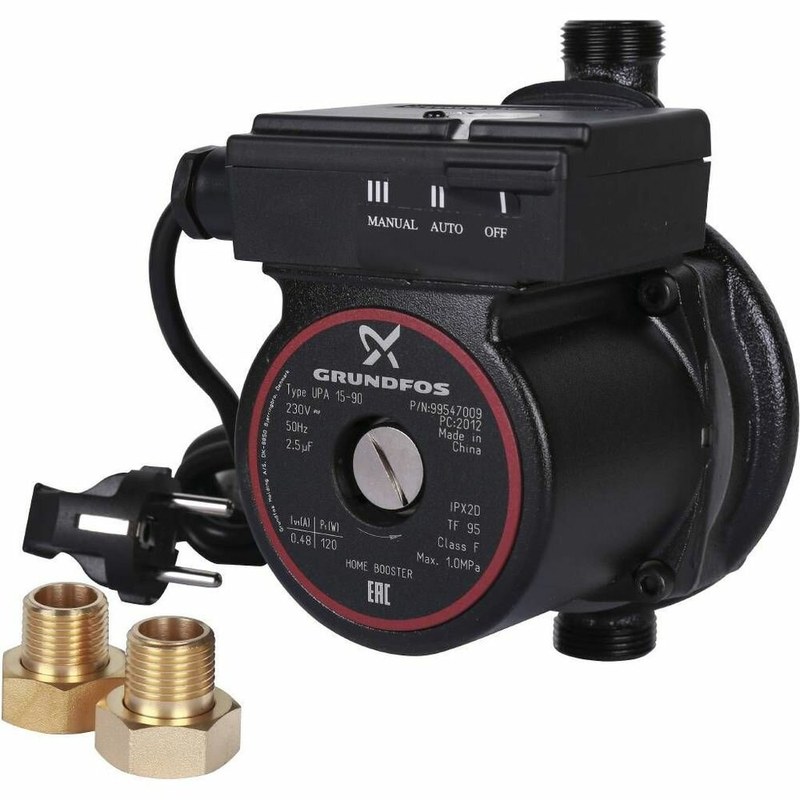

Поле статора приводит ротор в движение. Центробежное колесо ускоряет жидкость, а канал корпуса преобразует часть кинетической энергии в давление. Вода смазывает подшипники скольжения и отводит тепло. Вал остается внутри герметичной гильзы, поэтому внешнее торцевое уплотнение не требуется. Переключатель обеспечивает три эксплуатационных состояния:

• OFF — принудительная остановка независимо от расхода,
• AUTO — автоматическое включение по сигналу датчика протока,
• MANUAL — непрерывное вращение без привязки к водоразбору.

В режиме AUTO поток смещает чувствительный элемент и замыкает цепь двигателя; после закрытия крана цепь размыкается. MANUAL применяют при расходе ниже порога автоматики и для краткой проверки. Работа без циркуляции недопустима из-за ухудшения охлаждения и смазывания опор.

Конструктивное исполнение

Корпус образует проточную камеру и два соосных патрубка. Центробежное колесо закреплено на роторе. Герметичная гильза отделяет статор от воды, не препятствуя передаче момента магнитным полем. Клеммная коробка содержит соединения и переключатель, а датчик протока встроен в гидравлический тракт. Ключевые особенности конструкции включают:

• мокрый ротор с охлаждением перекачиваемой водой,
• линейное расположение входа и выхода,
• центробежное рабочее колесо малого диаметра,
• автоматическое управление по наличию расхода,
• принудительное включение и отключение,
• отсутствие внешнего уплотнения вращающегося вала,
• однофазное питание от стандартной сети,
• эксплуатацию без периодического добавления смазки.

Монтаж и ввод в работу

Насос монтируют по стрелке направления потока. Вал располагают горизонтально для смачивания подшипников и удаления воздуха. Перед агрегатом ставят фильтр, с обеих сторон — запорную арматуру. Трубы закрепляют независимо, чтобы их масса и деформации не нагружали корпус. Подготовка к вводу выполняется в такой последовательности:

• промывка труб от окалины, песка и монтажных загрязнений,
• проверка направления потока и положения вала,
• герметичное соединение патрубков без чрезмерной затяжки,
• заполнение гидравлической части водой до включения,
• удаление воздуха из трубопровода и роторной камеры,
• проверка напряжения и наличия защитного заземления,
• контроль соединений под рабочим давлением,
• пробный пуск с оценкой шума, вибрации и напора.

Электропитание подводят по защищенной линии с отключающим аппаратом и заземлением. Клеммную коробку предохраняют от конденсата и подтопления. После заполнения кратковременно проверяют ручной режим, затем выбирают AUTO и контролируют пуск при открытии крана.

Области применения

Модель повышает напор холодной и горячей воды в квартирах, домах и хозяйственных объектах. Она работает на участке, где входное давление существует, но не обеспечивает требуемый расход. UPA 15-90 не является самовсасывающим устройством и не поднимает воду из открытого резервуара. Основные варианты применения:

• повышение напора перед душевой и смесительной арматурой,
• стабилизация подачи к проточному водонагревателю,
• обеспечение расхода для стиральной машины,
• усиление потока на удаленной водоразборной точке,
• компенсация потерь на протяженном участке труб,
• локальное повышение давления горячей воды.

Таким образом, Grundfos UPA 15-90 объединяет центробежную гидравлику, мокрый ротор и автоматический пуск. Напор до 9 м и подача около 1,5 м3/ч позволяют локально повышать давление при гарантированном подпоре. Ресурс зависит от положения вала, чистоты воды и заполнения перед запуском. Купить Grundfos UPA 15-90 в компании «Олниса» можно для систем водоснабжения жилых и хозяйственных объектов. «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку насоса в согласованной комплектности. Поставка модели выполняется только на договорных условиях.
