Высоковольтные предохранители Fluke — защита измерительных цепей от перегрузок

Предохранитель мультиметра Fluke защищает токовый вход от сверхтока при ошибочном подключении или неисправности цепи. В токовом режиме прибор включают последовательно с нагрузкой; при оставленном в гнезде mA или A щупе подключение к источнику напряжения может повредить шунт и вызвать дугу. Вставка прерывает ток и ограничивает последствия аварии.

Принцип работы

Предохранитель включен последовательно с токовым входом. В нормальном режиме выделяемое тепло остается в допустимых пределах. При сверхтоке нагрев плавкого элемента возрастает пропорционально квадрату тока. Когда ток и длительность воздействия достигают времятоковой характеристики, проводник плавится и разрывает цепь. Возникающую дугу конструкция должна погасить внутри корпуса. После срабатывания вход остается отключенным до замены вставки. Для безопасной работы важна способность прервать ток при заданном напряжении. Обычная низковольтная вставка может расплавиться, но не погасить дугу, что создает риск дальнейшего протекания тока и повреждения прибора. Высокоразрывное исполнение рассчитывают на определенные напряжение и ток короткого замыкания. Предохранитель не регулирует ток и не повышает точность измерений: его задача — аварийное размыкание. Время срабатывания зависит от амплитуды и длительности тока, температуры и повторяемости импульсов. Повторное перегорание при штатной работе требует проверки подключения и прибора.

Электрические параметры

Номинальный ток задает рабочую область вставки, номинальное напряжение характеризует способность безопасно разорвать цепь, а отключающая способность — максимальный ток короткого замыкания, который она может прервать. Времятоковая характеристика определяет время срабатывания при перегрузках различной величины. Эти параметры независимы: совпадающий токовый номинал не компенсирует недостаточную отключающую способность. При проверке спецификации сопоставляют:

• номинальный ток для конкретного входа,
• номинальное напряжение переменного и постоянного тока, если значения указаны раздельно,
• отключающую способность при установленном напряжении,
• времятоковую характеристику и класс быстродействия,
• сопротивление и падение напряжения при рабочем токе,
• интеграл Джоуля I2t, характеризующий пропускаемую энергию,
• габариты, тип контактов и допустимую температуру.

В некоторых моделях Fluke применяются вставки с номиналами 440 мА и 11 А; для отдельных исполнений указывается напряжение до 1000 В. Это примеры, а не общая спецификация: параметры зависят от модели и позиции установки. Более высокий токовый номинал может пропустить энергию, разрушающую шунт и печатные проводники, поэтому нельзя выбирать вставку только по факту ее посадки в держатель.

Конструкция и совместимость

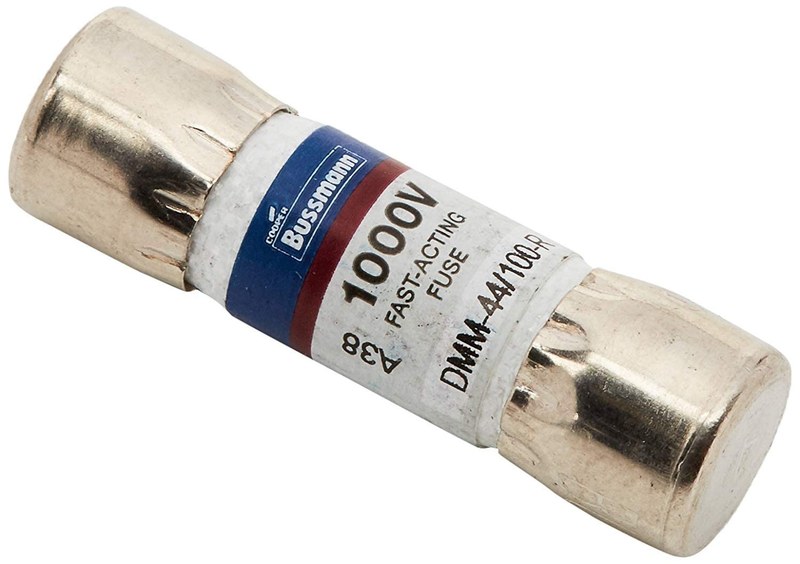

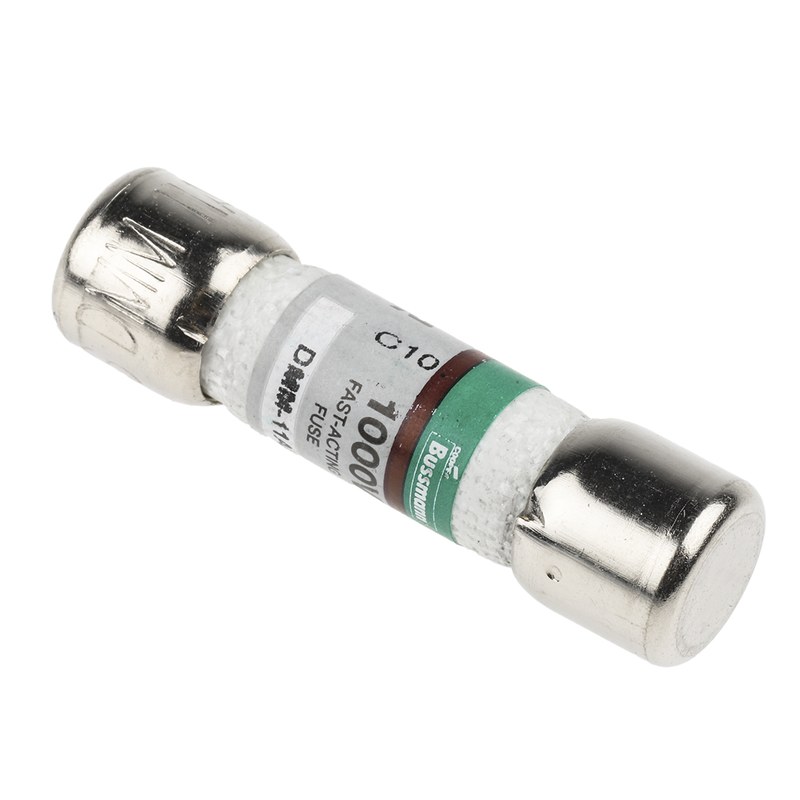

Высокоразрывный предохранитель обычно имеет изолирующий цилиндрический корпус с металлическими контактами и калиброванным плавким элементом. Геометрия и внутренний наполнитель помогают локализовать дугу. Вскрывать корпус или восстанавливать элемент проволокой нельзя: параметры такой детали неизвестны. Совместимость проверяют по длине и диаметру корпуса, форме контактов, изоляционным свойствам и маркировке. Трещины, коррозия или следы перегрева недопустимы. Предохранитель действует совместно с шунтами, резисторами, изоляционными промежутками и корпусом; замену нельзя определять только по размерам.

Стандарты и категории измерений

Безопасность измерительных приборов рассматривается в серии IEC 61010. Соответствие относится к прибору в сборе и подтверждается его маркировкой и документацией. Категория CAT характеризует условия перенапряжений и энергию точки измерения: CAT II применяется к цепям, питаемым от низковольтной установки, CAT III — к распределительным цепям здания, CAT IV — к источнику установки. Категорию всегда рассматривают вместе с рабочим напряжением и пределами конкретного входа. Необходимо учитывать соответствие вставки модели и входу, отключающую способность, категорию измеряемой цепи, совместимость щупов и восстановление изоляционных барьеров. Сертификация отдельного предохранителя не подтверждает безопасность его установки в любом приборе и не расширяет пределы мультиметра.

Замена и контроль состояния

Перед заменой прибор отсоединяют от цепи, вынимают щупы и устанавливают переключатель в безопасное положение. Корпус открывают по процедуре изготовителя, не касаясь внутренних частей при подключенном приборе или возможном сохранении заряда. Перегоревшую вставку удаляют, не повреждая держатель и соседние контакты. Новую деталь сверяют по электрическим и механическим параметрам, устанавливают в штатное гнездо и закрывают корпус. После замены проверяют соответствие модели и номинала, осматривают держатель и плату на оплавление или ослабленные контакты, затем убеждаются в целостности корпуса и крышки. Измерение сопротивления подтверждает целостность, но не способность погасить высоковольтную дугу. При повторном срабатывании прибор выводят из эксплуатации до проверки входной цепи. Перед измерением проверяют расположение щупов и режим.

Таким образом, предохранитель мультиметра Fluke — калиброванный элемент защиты, параметры которого зависят от модели и входа. При замене сверяют ток, напряжение, отключающую способность, быстродействие, I2t и формат; увеличение номинала нарушает расчетную защиту. Компания «Олниса» осуществляет поставку промышленного оборудования, включая приборы Fluke и комплектующие для предприятий. Поставка ведется на объекты.
