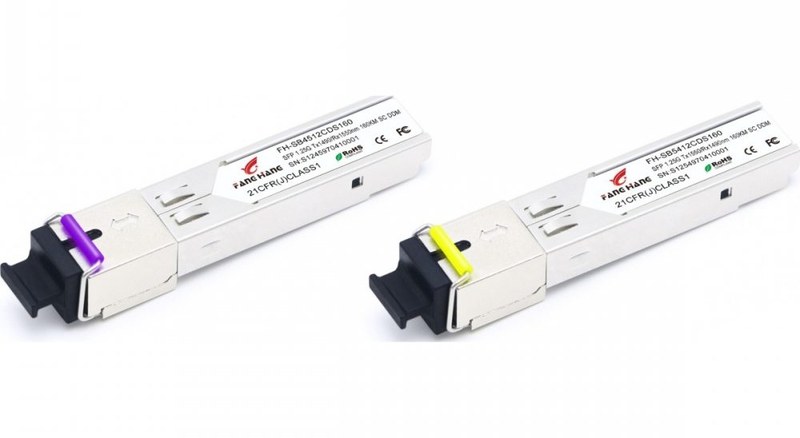

Модуль SFP Eltex FH-SB3512CDL3 — надежное решение для оптических сетей связи

Оптический модуль SFP Eltex FH-SB3512CDL3 предназначен для организации волоконно-оптического соединения между сетевым оборудованием: коммутаторами, маршрутизаторами и другими устройствами с совместимым SFP-портом. Трансивер преобразует электрические сигналы интерфейса оборудования в оптические и выполняет обратное преобразование на принимающей стороне. Его применение позволяет передавать данные по кабельной линии, устойчивой к электромагнитным наводкам, характерным для промышленной и телекоммуникационной инфраструктуры.

Технические характеристики

Основные электрические, оптические и конструктивные характеристики задают совместимость модуля с портом сетевого устройства и условия его эксплуатации. При проектировании линии учитывают скорость интерфейса, тип волокна, мощность передатчика и чувствительность приемника:

• Тип устройства — оптический приемопередающий модуль SFP,
• Тип интерфейса — последовательный оптический Ethernet,
• Номинальная скорость передачи — до 1,25 Гбит/с,
• Тип оптической среды — одномодовое оптическое волокно,
• Рабочая длина волны — зависит от исполнения передатчика и приемника;
• для BiDi-варианта используются разные длины волн передачи и приема,
• Тип оптического подключения — разъем, предусмотренный конкретной модификацией;
• часто для SFP применяется дуплексный LC,
• Номинальное напряжение питания — 3,3 В постоянного тока,
• Форм-фактор — SFP с установкой в стандартный слот оборудования,
• Обмен управляющей информацией — через контакты и интерфейс SFP,
• Рабочий температурный диапазон — определяется паспортом конкретного экземпляра,
• Предельная дальность передачи — определяется мощностью передатчика,
• Чувствительностью приемника и потерями оптической линии.

Указанная скорость 1,25 Гбит/с характерна для гигабитных оптических интерфейсов, однако она не должна восприниматься как универсальная характеристика любой модификации с близким обозначением. Условие совместимости включает поддержку нужного стандарта со стороны сетевого устройства. Важны также параметры оптического бюджета: разность между уровнем мощности передатчика и минимальным уровнем, который может корректно распознать приемник. Соединители, сварные участки, переходные адаптеры и изгибы волокна вносят потери, поэтому допустимая протяженность трассы зависит от всего канала, а не только от трансивера. Для двунаправленной передачи по одному волокну применяются трансиверы BiDi с различающимися длинами волн передатчика и приемника. В этом случае на противоположных концах линии устанавливают совместимую пару модулей: длина волны передачи одного устройства должна соответствовать длине волны приема второго. Для дуплексной схемы используются отдельные волокна для направлений передачи и приема. Определять конкретный вариант FH-SB3512CDL3 необходимо по заводской маркировке и документации, чтобы избежать несоответствия передатчиков и приемников.

Конструкция и принцип работы

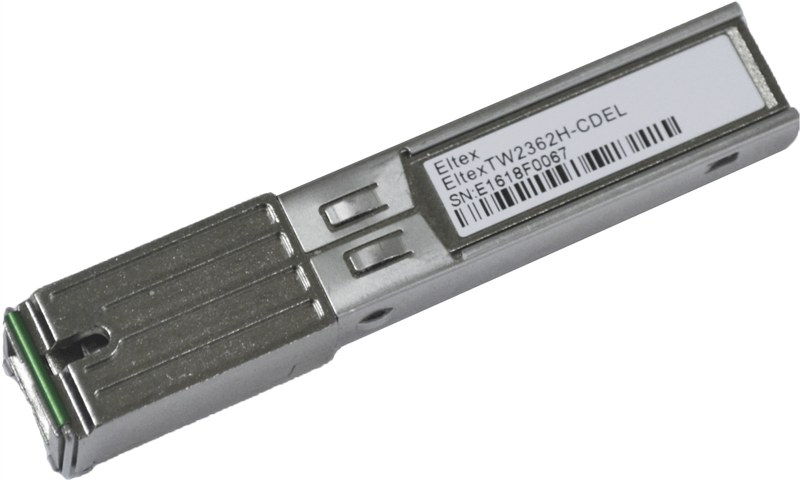

Конструктивно SFP-модуль объединяет оптический передатчик, фотоприемник, электрический интерфейс и корпус с направляющими для установки в порт. Компактный корпус уменьшает занимаемое место на лицевой панели оборудования и позволяет заменить трансивер без демонтажа всего сетевого узла. Для фиксации в слоте применяется защелка или откидная скоба, а оптический разъем защищается съемной заглушкой, предотвращающей попадание пыли внутрь до подключения кабеля. В режиме передачи электрический сигнал от оборудования поступает на входной интерфейс модуля. Электронная схема формирует управляющий ток лазерного излучателя, который преобразует последовательность битов в оптические импульсы. Принимающая сторона преобразует световой поток фотодиодом в электрический сигнал. Затем усилитель и цепи восстановления данных подготавливают сигнал к передаче в приемный тракт сетевого устройства. Скорость и качество передачи зависят от согласования передатчика и приемника, характеристик волокна и уровня оптических потерь.

Электрическое питание поступает от SFP-порта; номинал 3,3 В является типовым для данного форм-фактора. Встроенные цепи обеспечивают запуск оптического передатчика и обработку принимаемого сигнала. При включении оборудования порт обнаруживает модуль и считывает его идентификационные данные через управляющий интерфейс. Набор доступных диагностических сведений зависит от реализации конкретного трансивера и сетевого устройства. Некоторые связки отображают температуру, напряжение питания и уровни оптической мощности; доступность таких показателей для FH-SB3512CDL3 следует проверять по документации. Передача данных выполняется непрерывным потоком в пределах поддерживаемого протокола. Оптический модуль не маршрутизирует пакеты и не изменяет их сетевую адресацию: он обеспечивает физический уровень соединения между портами. Если модуль несовместим с оборудованием по скорости, типу волокна или параметрам оптической части, линк может не установиться либо работать нестабильно. Поэтому при оценке соединения учитывают одновременно спецификации обоих трансиверов и характеристики подключенной линии.

Режимы и условия эксплуатации

Рабочий режим определяется сетевым оборудованием и конфигурацией оптической линии. Модуль начинает передавать сигнал после подачи питания и установления соединения с портом. Индикатор линка на оборудовании обычно показывает состояние соединения, но не заменяет измерения оптического уровня и проверки физического канала. При эксплуатации учитывают следующие режимы и факторы:

• Передача данных в гигабитном канале при совместимости интерфейсов на обоих концах линии,
• Дуплексная передача по двум волокнам, если такова конструкция оптического интерфейса,
• Двунаправленная передача по одному волокну при использовании согласованной пары BiDi-модулей,
• Работа в температурном диапазоне, указанном в паспорте изделия,
• Передача сигнала с учетом затухания в волокне, соединителях и сварных соединениях.

Монтаж выполняют при отключенном лазерном канале или с соблюдением правил обращения с оптическими портами. Нельзя смотреть непосредственно в разъем или торец волокна: излучение может быть невидимым для глаза. Перед соединением очищают коннекторы предназначенными для оптики средствами, не касаясь торца пальцами. Заглушки снимают непосредственно перед установкой кабеля, а после отключения возвращают на место. Эти меры уменьшают риск загрязнения и снижения уровня принимаемого сигнала. При диагностике линии сначала проверяют посадку модуля в слот и фиксацию оптического коннектора, затем сверяют тип волокна и схему соединения. Для BiDi необходимо отдельно проверить соответствие парных длин волн. Если сетевое устройство сообщает об отсутствии сигнала, возможными причинами являются повреждение кабеля, загрязнение разъемов, превышение оптических потерь, несовместимость трансиверов или неподдерживаемая скорость порта. Измерение мощности оптическим измерителем помогает отделить неисправность линии от проблемы конфигурации оборудования.

Области применения

Модуль SFP Eltex FH-SB3512CDL3 может применяться в сетях передачи данных, где оборудование располагает совместимыми слотами и требуется оптическое соединение. Компактный формат удобен для установки в коммутационные узлы, серверные и распределенные шкафы связи. Типовые области использования включают:

• Соединение коммутаторов доступа и распределения по волоконно-оптической линии,
• Подключение маршрутизаторов и сетевых шлюзов с портами SFP,
• Построение каналов связи в офисных и производственных сетях,
• Организацию связи между телекоммуникационными шкафами и удаленными узлами,
• Расширение существующей инфраструктуры при наличии совместимой оптической трассы.

При вводе в эксплуатацию учитывают тип оптического волокна, требуемую дальность, конструкцию разъемов и параметры парного трансивера. Для стабильной работы необходимо, чтобы характеристики модулей соответствовали друг другу, а потери канала оставались в допустимых пределах. Проверка маркировки и документации особенно важна для изделий, обозначения которых близки, но предполагают разные длины волн или схемы передачи.
