Как подобрать оборудование Hager на 63 А для электрощита

Маркировка Hager 63A указывает номинальный ток, но не раскрывает функцию или модель. При таком значении выпускаются автоматы, выключатели нагрузки, УЗО и дифференциальные автоматы; они отличаются назначением, конструкцией и параметрами срабатывания. Оценка начинается с полного артикула и данных конкретного исполнения. 63 А нельзя считать универсально допустимым током любой линии. Номинал соотносят с нагрузкой, проводниками, пусковыми режимами, ожидаемым током короткого замыкания и условиями монтажа. Параметры, не следующие из обозначения, проверяют по документации конкретного изделия.

Функциональные исполнения

Первый этап — установить, какую функцию выполняет аппарат в цепи. К распространённым функциональным категориям относятся:

• автоматический выключатель, защищающий линию от перегрузки и короткого замыкания в пределах времятоковой характеристики и отключающей способности,

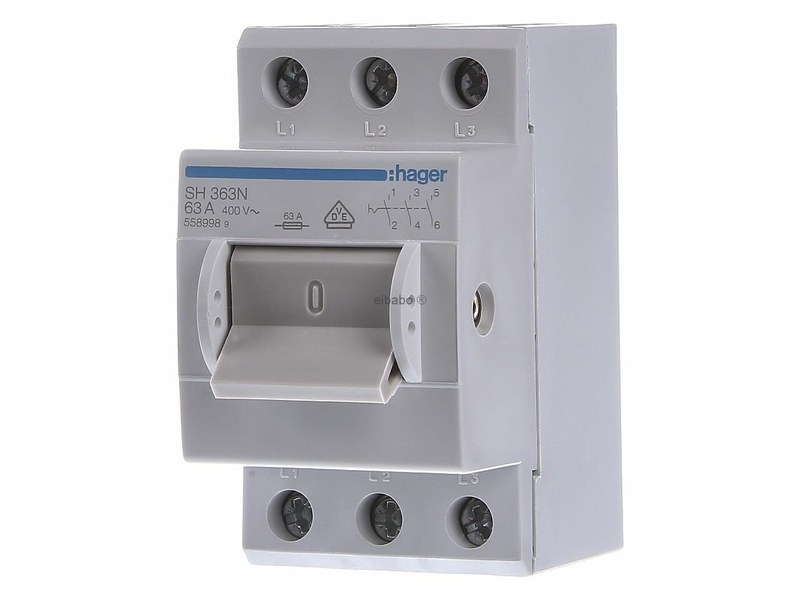

• выключатель нагрузки, предназначенный для коммутации в заданном режиме, но не заменяющий автоматическую защиту от сверхтока,
• устройство защитного отключения, реагирующее на дифференциальный ток и размыкающее цепь при достижении установленного порога,
• дифференциальный автомат, совмещающий отключение при сверхтоке с контролем дифференциального тока.

Аппараты с одинаковым номиналом не взаимозаменяемы: УЗО без встроенной защиты от сверхтока координируют с автоматом или предохранителем, а выключатель нагрузки не отключает перегрузку. Учитывают обозначение и схему изделия.

Расчёт номинала и защита линии

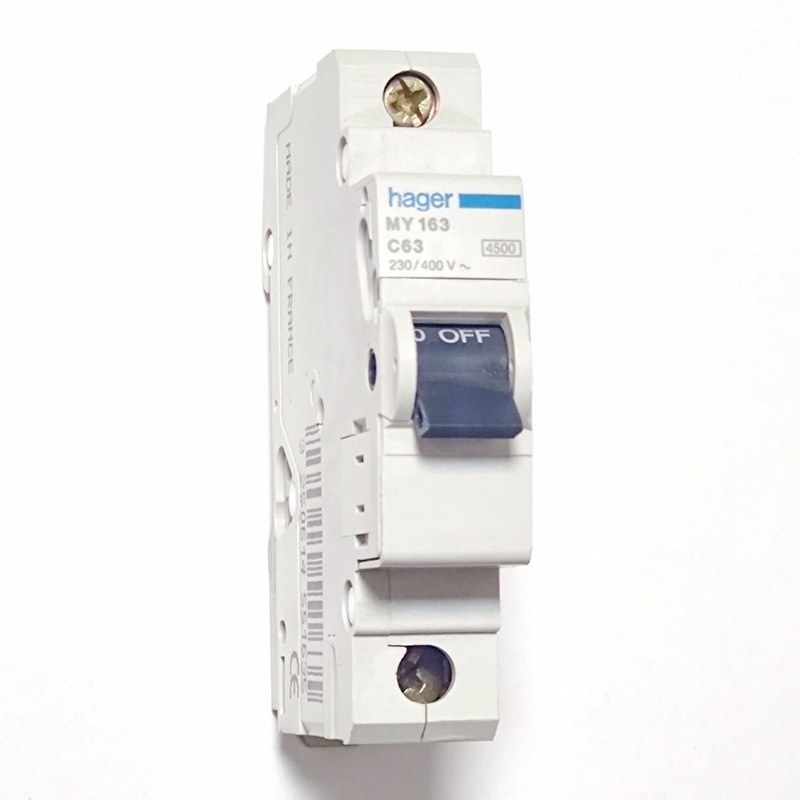

В автомате 63 А — номинальный ток In, а не порог мгновенного отключения. Тепловой расцепитель реагирует на длительность перегрузки, электромагнитный — на большой ток короткого замыкания. Характеристики B, C или D определяются моделью и влияют на реакцию при пуске; из маркировки Hager 63A их не установить. Расчётная проверка должна связать нагрузку, защиту и проводник. Основные действия включают:

• расчёт тока по мощности, напряжению, числу фаз и коэффициенту мощности нагрузки,
• определение допустимого тока кабеля с учётом сечения, материала жил, изоляции, прокладки и температуры,
• согласование номинала защиты с нагрузкой и допустимым током проводника,
• учёт пусковых токов, ожидаемого тока короткого замыкания и отключающей способности аппарата,
• проверку времени отключения, термической стойкости кабеля и селективности защит.

Номинал 63 А не задаёт сечение кабеля: допустимый ток зависит от прокладки и поправочных коэффициентов. Завышенная защита может не оградить проводник от перегрева, а неподходящая характеристика — отключать допустимый пуск. Решение основывают на расчёте сети.

Дифференциальная защита

УЗО и дифференциальный автомат имеют два разных параметра: токовую нагрузочную способность, например 63 А, и дифференциальный ток срабатывания, определяющий чувствительность к утечке. Поэтому 63 А не задаёт порог отключения по утечке. Тип чувствительности выбирают по форме остаточного тока и подключённой нагрузке. При выборе дифференциального исполнения проверяют:

• номинальный ток и координацию с защитой от перегрузки,
• дифференциальный ток срабатывания и тип AC, A, F или B по характеру нагрузки,
• число полюсов, подключение нейтрали и селективность с нижестоящими устройствами.

Конструкция и монтаж

Модульные аппараты Hager предназначены для установки на DIN-рейку; габариты и допустимое положение зависят от серии. Изоляционный корпус закрывает токоведущие детали, клеммы присоединяют проводники. Автомат включает расцепители и дугогасительный узел, а дифференциальное устройство — цепь обнаружения остаточного тока. Применение ограничено параметрами артикула. Перед подключением сверяют артикул, схему, назначение клемм, сечение жил, длину зачистки и момент затяжки. Жилу не повреждают, изоляцию не заводят под зажим; наконечник применяют согласно требованиям к клемме. Слабое соединение нагревается, чрезмерная затяжка повреждает зажим. Контроль монтажа включает:

• снятие напряжения и проверку его отсутствия измерительным прибором,
• фиксацию аппарата на рейке и подключение проводников по схеме,
• затяжку клемм установленным изготовителем моментом,
• проверку изоляции, отсутствия оголённых жил вне клемм и работы защит.

Проверка после монтажа

При вводе в эксплуатацию проверяют соответствие аппарата схеме, согласование полной характеристики защиты с нагрузкой, качество клеммных соединений. Испытания проводят в объёме, заданном проектом и применимыми нормами; проверка рукоятки не подтверждает все защитные свойства. Для измерений используют подходящие методы, исключающие повреждение подключённой электроники. Результаты фиксируют в документации объекта.

Таким образом, Hager 63A обозначает токовый номинал, но не устанавливает функцию, полюсность, отключающую способность или тип защиты. Применение требует идентификации артикула, расчёта линии, согласования защит и соблюдения монтажных параметров; эксплуатация — анализа срабатываний и контроля соединений. Компания «Олниса» осуществляет поставку промышленного оборудования, включая электротехнические аппараты Hager. Изделия на 63 А поставляются по согласованной спецификации; конкретный аппарат включают в проект по параметрам артикула и расчётным характеристикам сети.
