Точная диагностика контуров управления с мультиметром Fluke 787

Fluke 787 ProcessMeter совмещает цифровой мультиметр и калибратор токовой петли 4–20 мА. Он измеряет электрические параметры и позволяет оценивать реакцию устройств управления на заданный сигнал.

Функциональная архитектура

Fluke 787 — переносной прибор для электроизмерительных работ и диагностики автоматизированных систем. Его мультиметрическая часть контролирует также электрические параметры, а калибраторная формирует или имитирует постоянный ток. Режим измерения, источник и имитация требуют различных схем включения. Основные функции модели:

• измерение переменного и постоянного напряжения до 1000 В,
• измерение переменного и постоянного тока до 1 А, непрерывно — до 440 мА,
• измерение постоянного тока до 30 мА с разрешением 1 мкА,
• измерение сопротивления до 40 МОм, прозвонка и проверка диодов,
• измерение частоты от 0,5 Гц до 20 кГц,
• формирование и имитация тока до 24 мА.

Напряжение между любым входным гнездом и землёй не должно превышать 1000 В действующего значения. До подключения сверяют входы, положение переключателя и пределы проверяемой цепи.

Измерения и точность

Постоянное напряжение измеряется на диапазонах от 400 мВ до 1000 В; базовая точность — ±(0,1 % показания + 1 младший разряд). Для переменного напряжения применяется True RMS, то есть измерение действующего значения сигнала, включая сигналы с искажённой формой в пределах характеристик прибора. Для постоянного тока диапазон до 30 мА с разрешением 1 мкА имеет базовую точность ±(0,05 % показания + 2 отсчёта). Диапазон до 1 А применяется с ограничением непрерывного тока 440 мА. Для переменного тока предусмотрен предел 1 А; точность составляет около ±(1 % показания + 2 отсчёта), также при длительном измерении учитывают предел 440 мА. Сопротивление измеряется от 400 Ом до 40 МОм с базовой точностью ±(0,2 % показания + 1 отсчёт). Прозвонка подаёт звуковой сигнал при сопротивлении ниже приблизительно 100 Ом. Диодный режим показывает прямое падение напряжения, испытательное напряжение холостого хода — до 2,4 В. Частотная функция охватывает 0,5 Гц–20 кГц.

Конструкция и условия эксплуатации

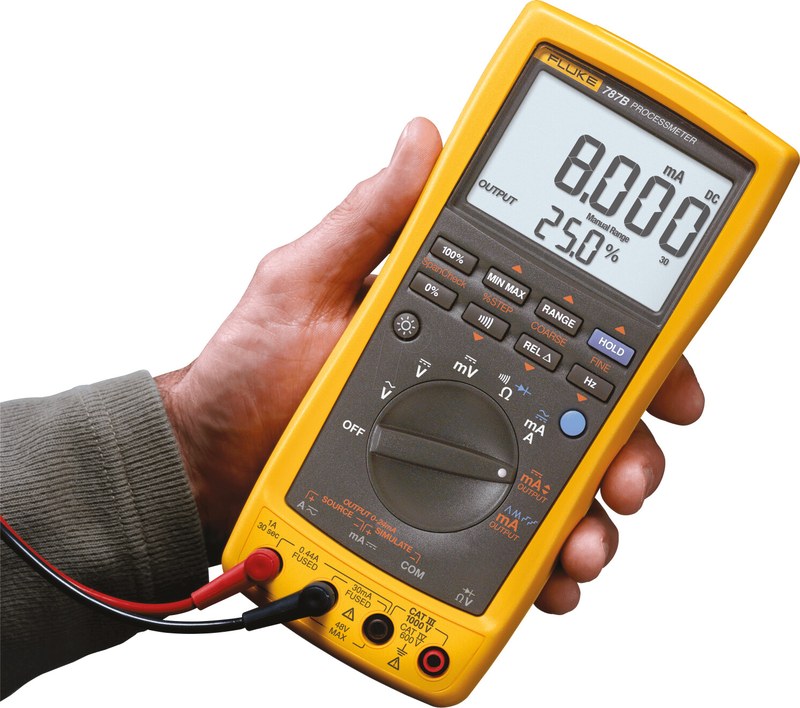

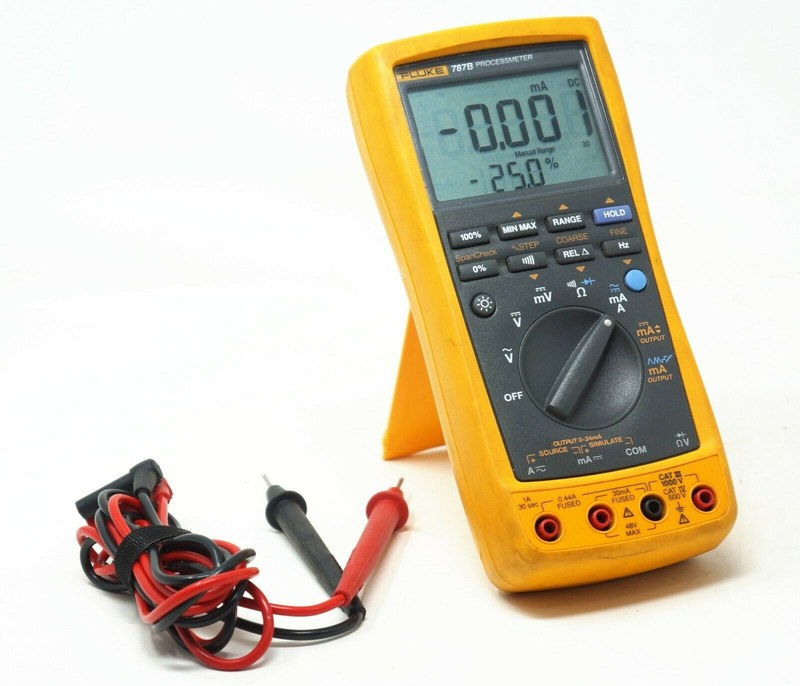

Прибор выполнен в ручном корпусе с защитной оболочкой; габариты составляют около 201 × 98 × 52 мм, масса — около 638 г. Дисплей показывает измеренное значение и процент шкалы петли. Питание обеспечивает одна щелочная батарея 9 В типа 6LR61; типичное время работы — около 50 часов при измерениях и 12 часов при выдаче 12 мА. Рабочая температура составляет −20...+55 C, хранения — −40...+60 C. При выходе за базовые условия учитывают снижение точности по спецификации.

Электробезопасность и подключение

Fluke 787 рассчитан на категорию CAT III до 1000 В. Она характеризует стойкость к переходным перенапряжениям в точке измерения, но не отменяет максимальные пределы входов. Перед работой осматривают изоляцию проводов, сверяют гнёзда и выбранную функцию. При измерении тока прибор включают последовательно, при измерении напряжения — параллельно участку. Подключение токового входа поперёк источника может вызвать короткое замыкание. Нельзя превышать входные пределы, оставлять щуп в токовом гнезде при измерении напряжения или переключать режим под нагрузкой, если это не предусмотрено процедурой. Проверку петли выполняют по следующей последовательности:

• выяснить, запитан ли контур, и выбрать источник либо имитацию,
• проверить полярность и допустимое сопротивление нагрузки,
• подключить прибор по схеме и задать контрольные уровни,
• сопоставить отклик системы после стабилизации показаний,
• вернуть сигнал к штатному значению и восстановить соединение.

Области инженерного применения

Fluke 787 используют при наладке аналоговых каналов, проверке преобразователей и входов контроллеров, индикаторов и регистраторов. Он измеряет фактический ток петли или подаёт контрольный сигнал; функции мультиметра помогают выявлять обрывы, замыкания и отклонения питания. Расхождение указывает на возможную ошибку масштабирования, сопротивление соединений, дефект входа или неверную конфигурацию. В ходе наладки токовую шкалу сопоставляют с заданными инженерными единицами. Для линейного канала 4 мА соответствует нижнему пределу измеряемого диапазона, 20 мА — верхнему; промежуточный ток служит контрольной точкой для проверки пропорциональности. Несовпадение показаний помогает локализовать отклонение между датчиком, проводкой, входным модулем и программным масштабированием. При работе с несколькими точками фиксируют заданный ток, индикацию канала и время установления результата по плану.

Таким образом, Fluke 787 сочетает измерительные функции мультиметра с формированием и имитацией токовых сигналов до 24 мА. При работе учитывают точность режимов, нагрузочную способность, непрерывный предел тока и категорию безопасности CAT III. Правильный выбор схемы подключения обеспечивает достоверную проверку электрических цепей и аналоговых каналов управления. Компания «Олниса» осуществляет поставку промышленного оборудования, включая измерительные приборы для производственных и инженерных подразделений. Fluke 787 может применяться на объектах, где требуется измерять параметры электрических цепей и проверять токовые контуры автоматизации. «Олниса» поставляет приборы для оснащения предприятий промышленным измерительным инструментом.
