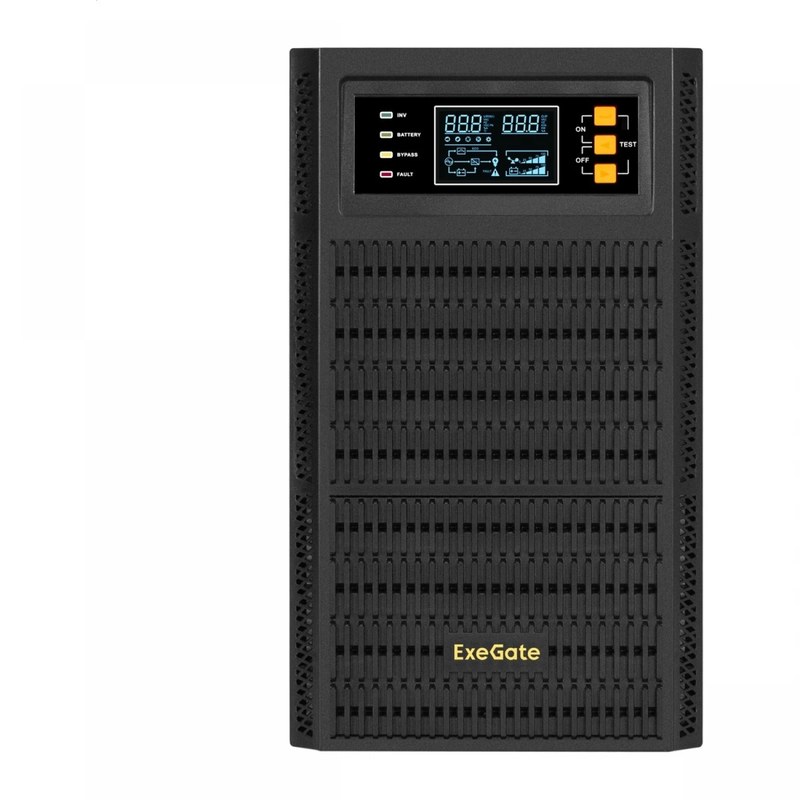

Источник бесперебойного питания ExeGate TL 3000: стабильность и надежность электроснабжения
Источник бесперебойного питания ExeGate TL 3000 предназначен для поддержания электропитания подключенной нагрузки при нарушениях параметров внешней сети. Обозначение модели указывает на номинальную полную мощность 3000 В·А. При оценке совместимости с нагрузкой важно учитывать также активную мощность, выраженную в ваттах: именно она определяет, какую совокупность потребителей ИБП способен питать с учетом коэффициента мощности. Одного значения в В·А для расчета недостаточно. В системах электроснабжения ИБП выполняет две связанные задачи: передает нагрузке энергию от сети при допустимых параметрах питания и обеспечивает переход на аккумуляторный резерв при исчезновении или существенном ухудшении напряжения. В зависимости от исполнения конкретной модификации ExeGate TL 3000 может отличаться отдельными параметрами, включая активную мощность, состав батарейного блока и способы подключения. Поэтому значения, не обозначенные в наименовании модели, следует сверять с маркировкой и документацией именно поставляемого экземпляра.
Технические характеристики
Номинальные параметры отражают пределы, в которых источник бесперебойного питания рассчитан работать с нагрузкой:
- Модель — ExeGate TL 3000,
- номинальная полная мощность — 3000 В·А,
- номинальное напряжение однофазной сети — 220–230 В в зависимости от исполнения и принятого стандарта обозначения,
- номинальная частота переменного тока — 50 Гц для сети электроснабжения соответствующего региона,
- тип подключения — однофазная линия переменного тока,
- основное назначение — резервирование и стабилизация электропитания нагрузки в пределах рабочих характеристик устройства,
- время автономной работы — зависит от фактической мощности нагрузки, емкости и состояния аккумуляторов,
- выходная активная мощность — определяется паспортом конкретной версии и не устанавливается одним только обозначением 3000 В·А,
- характер выходного напряжения — определяется схемой преобразования и исполнением ИБП,
- состав батарейного блока — зависит от комплектации конкретной версии,
- режимы работы — питание от сети, работа от аккумуляторов, переходные состояния при изменении параметров входной сети и защитное отключение при выходе за допустимые пределы.
Полная мощность в 3000 В·А характеризует суммарную нагрузку по напряжению и току, но не означает, что устройство может постоянно отдавать 3000 Вт. Активная мощность зависит от коэффициента мощности нагрузки и ограничений силовой электроники. При расчете нагрузки учитывают паспортные значения каждого прибора, а также возможные кратковременные пики потребления. Длительная работа на предельной мощности уменьшает запас устойчивости системы, поэтому нагрузку обычно оценивают с учетом резерва.
Принципы и режимы работы
Работа ИБП начинается с контроля входной сети. Электронная схема сравнивает измеренные параметры с допустимым диапазоном, после чего определяет, может ли нагрузка получать питание от сети. При штатном напряжении энергия проходит через силовые узлы устройства к выходу, а аккумуляторная цепь поддерживается в состоянии готовности. Если напряжение пропадает или выходит за пределы, установленные для конкретной версии, система переключает нагрузку на энергию аккумуляторов. При работе от батарей постоянный ток преобразуется в переменный выходной. Этот процесс обеспечивает продолжение питания подключенных устройств на протяжении времени, которое определяется запасом энергии аккумуляторов и величиной нагрузки. Чем выше потребляемая мощность, тем быстрее расходуется заряд. Расчет автономности поэтому нельзя свести к одному универсальному числу: он меняется при замене батарей, изменении температуры, старении аккумуляторов и подключении дополнительного оборудования.
В сетевом режиме важна не только передача энергии, но и реакция на отклонения входного напряжения. Если конструкция конкретного исполнения предусматривает ступенчатую коррекцию напряжения, она может изменять его уровень без перехода на аккумулятор при определенных отклонениях. При более серьезном нарушении параметров система использует батарейный резерв. Конкретные пороги и логика переключения зависят от аппаратной версии и должны оцениваться по техническому паспорту. Основные режимы работы устройства связаны с состоянием сети, силового преобразователя и аккумуляторной батареи. Их перечень описывает общий принцип функционирования, а точные индикация и переходы между режимами зависят от исполнения модели:
- Питание нагрузки от внешней сети при параметрах, допустимых для устройства,
- поддержание аккумуляторного резерва и восполнение заряда после разряда в пределах характеристик зарядного узла,
- питание нагрузки от аккумуляторов при отключении или недопустимом изменении входного напряжения,
- возврат к сетевому питанию после восстановления параметров входной линии,
- защитное отключение или сигнализация при перегрузке, критическом разряде батареи либо иных аварийных условиях.
Конструкция и функциональные узлы

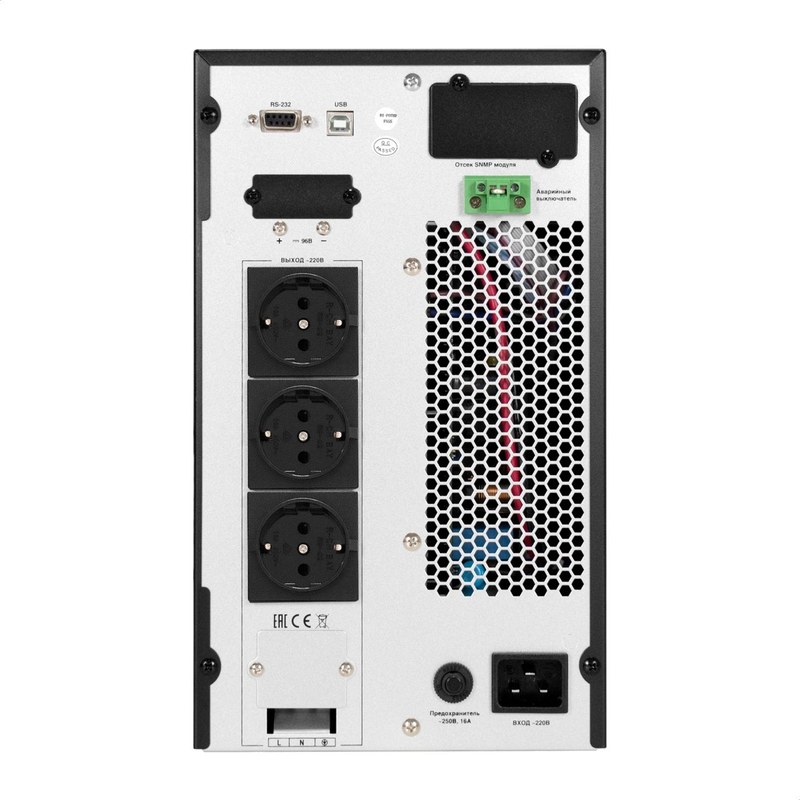

В конструкцию ИБП входят входная цепь, силовой преобразователь, узел управления, аккумуляторная подсистема и выходная цепь. Входной узел принимает переменное напряжение сети и передает данные о его состоянии управляющей электронике. Силовая часть обеспечивает передачу энергии к нагрузке и преобразование постоянного напряжения аккумуляторов в переменное при автономной работе. Контроллер координирует переходы между режимами и отслеживает параметры устройства. Аккумуляторная подсистема формирует запас энергии для кратковременного резервирования. Ее фактическая емкость, количество элементов и возможность использования внешних батарей зависят от конкретной модификации ExeGate TL 3000. При эксплуатации состояние аккумуляторов постепенно меняется: снижается доступная емкость, а значит, сокращается и время автономии. Поэтому расчет резервирования должен опираться на фактическую конфигурацию батарей, а не только на номинал источника в В·А. Корпус объединяет электрические узлы и обеспечивает их механическое размещение. При установке необходимо учитывать массу устройства, свободное пространство для теплоотвода и доступность соединительных разъемов. Силовая электроника выделяет тепло, причем его количество возрастает при высокой нагрузке и интенсивной работе преобразователя. Недостаточная вентиляция может приводить к повышению температуры компонентов и сокращению срока их службы.
Области применения
ExeGate TL 3000 может применяться в системах, где кратковременное прерывание электропитания приводит к остановке оборудования, потере данных или нарушению технологического процесса. При подключении важно сопоставлять параметры потребителей с характеристиками ИБП и учитывать совместимость формы выходного напряжения с конкретной нагрузкой. Сферы применения включают:
- серверные узлы, сетевые коммутаторы и телекоммуникационное оборудование с суммарной мощностью в пределах параметров выбранной версии,
- рабочие станции и периферийные устройства, для которых требуется завершение операций при отключении внешней сети,
- системы видеонаблюдения, контроля доступа и диспетчеризации,
- измерительное и управляющее оборудование, чувствительное к провалам и перерывам питания,
- отдельные элементы автоматизированных комплексов, если их пусковые токи и режимы нагрузки допустимы для ИБП.
Перед вводом в эксплуатацию нагрузку рассматривают как единую электрическую систему: учитывают активную и полную мощность, коэффициент мощности, пусковые процессы и требуемое время автономной работы. Для оборудования с электродвигателями или мощными импульсными преобразователями дополнительно оценивают кратковременные пики потребления. Подключение устройств с нагрузкой выше допустимой для ИБП может вызвать перегрузку и отключение выхода, даже если среднее потребление кажется приемлемым.
Таким образом, ExeGate TL 3000 — источник бесперебойного питания с номинальной полной мощностью 3000 В·А, предназначенный для резервирования электропитания оборудования в пределах характеристик конкретного исполнения. Его работа объединяет контроль входной сети, передачу энергии к нагрузке и переход на аккумуляторное питание при нарушении электроснабжения. Итоговые параметры системы определяются совместно мощностью потребителей, конфигурацией батарей и паспортными характеристиками поставляемой модификации. Компания «Олниса» поставляет промышленное оборудование для предприятий и организаций. В ассортименте «Олниса» представлены решения для электроснабжения и защиты подключенной техники. ExeGate TL 3000 можно приобрести у «Олниса» как часть номенклатуры промышленного оборудования для объектов различного назначения.
