Контактор Hager ESC225: надежное управление электрическими нагрузками

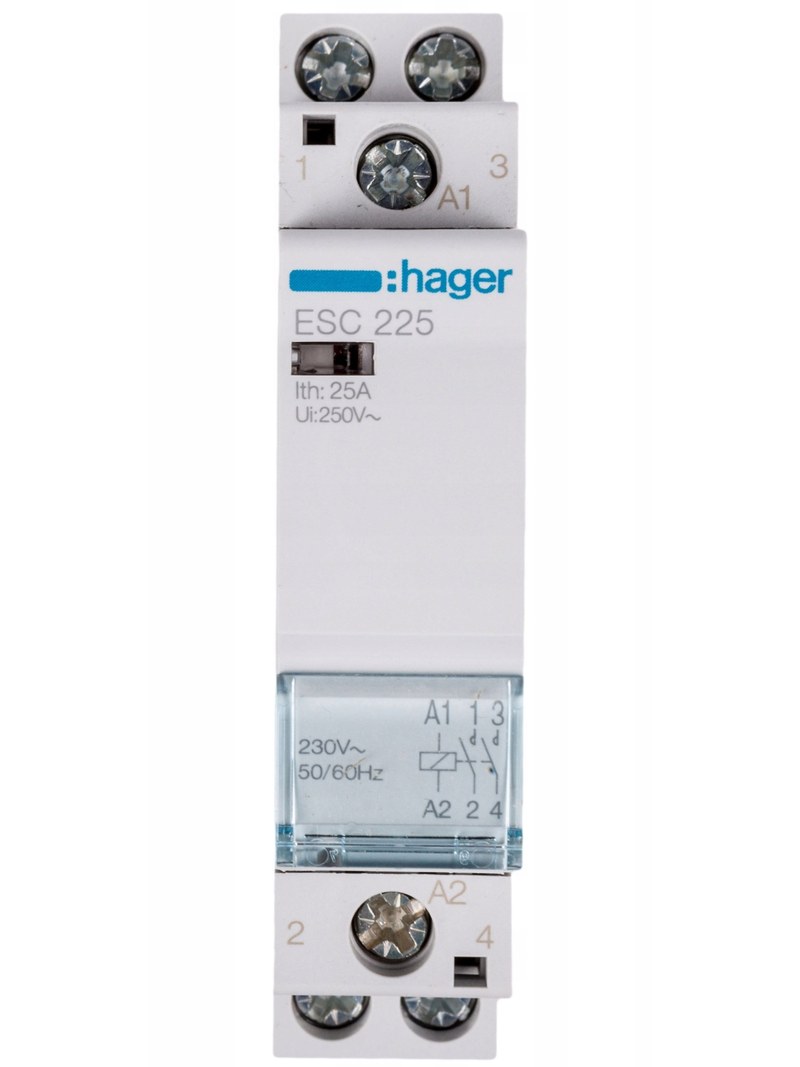

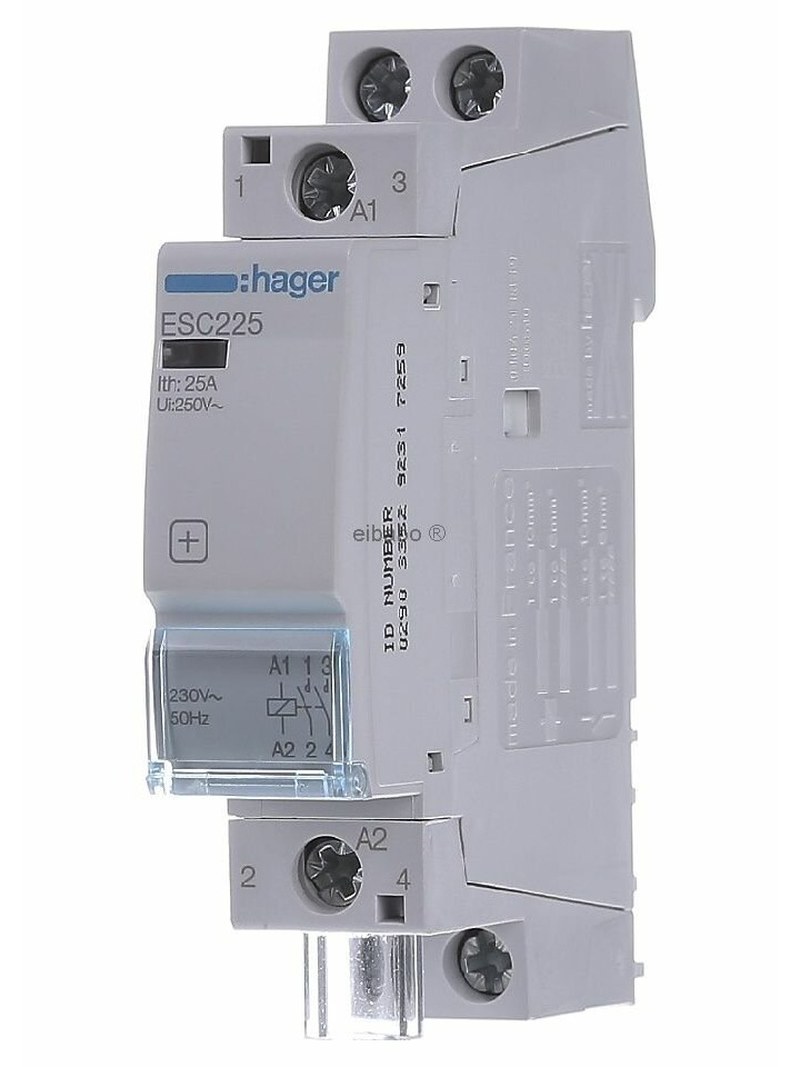

Hager ESC225 — модульный электромагнитный контактор для низковольтных распределительных щитов. Он позволяет дистанционно управлять нагрузкой по сигналу от термостата, реле времени или контроллера. Модель имеет два нормально разомкнутых силовых контакта, номинальный ток 25 А по AC-1 и катушку 230 В переменного тока, 50 Гц.

Функциональная роль

Контактор разделяет цепи управления и нагрузки. При подаче напряжения на катушку магнитное поле перемещает якорь и переключает контакты; при снятии сигнала возвратная пружина восстанавливает исходное состояние. Так маломощный выход автоматики управляет отдельной силовой цепью. Контактор не защищает линию от перегрузки и короткого замыкания: эти функции выполняют отдельные аппараты защиты. В расчёте учитывают нагрузку, пусковые режимы, частоту коммутации и нагрев в щите. Устройство устанавливают на DIN-рейку; силовые и управляющие проводники присоединяют к клеммам по схеме. При размещении учитывают ширину аппарата и отвод тепла. Габариты сверяют с артикулом. ESC225 имеет два нормально разомкнутых полюса: при возбуждении катушки оба замыкаются, после снятия управляющего напряжения размыкаются. Встроенного переключателя ручного управления у модели нет.

Электрические параметры и выбор модели

При расчёте разделяют параметры силовых контактов и катушки. Для ESC225 номинальный ток по категории AC-1 составляет 25 А, допустимый ток по AC-3 — 8,5 А. Рабочее напряжение и напряжение катушки — 230 В переменного тока, частота — 50 Гц. Номинальное напряжение изоляции Ui составляет 250 В, импульсное выдерживаемое Uimp — 4 кВ. Категории применения: AC-7a/AC-7b; рабочая температура: от −10 до +50 C. При выборе следует сопоставить следующие параметры:

• номинальный ток и рабочее напряжение коммутируемой цепи,
• категорию применения и тип нагрузки, включая двигательный режим,
• число полюсов, количество нормально открытых и нормально закрытых контактов,
• номинальное напряжение и род тока катушки управления,
• допустимые сечения гибких и жёстких проводников для зажимов,
• тепловые потери, пусковую мощность катушки и режим работы щита,
• электрическую и механическую износостойкость при заданной частоте коммутаций,
• габаритную ширину, глубину, высоту и совместимость с компоновкой DIN-рейки.

Для ESC225 допустимое сечение гибкой жилы составляет 1–6 мм2, жёсткой — 1–10 мм2; номинальный момент затяжки — 1,2 Н·м. Потери мощности при номинальном токе равны 4 Вт, потребление катушки при включении — 10,7 В·А. Механический ресурс составляет 100 000 операций, электрический — 30 000 циклов. Эти показатели характеризуют испытательные режимы; фактический срок службы зависит от типа нагрузки и частоты коммутации.

Принцип коммутации и схемы управления

Катушка получает сигнал от выключателя, таймера, термостата, датчика или контроллера. Выход автоматики коммутирует цепь управления, контакты контактора — ток нагрузки. Цепь катушки рассчитывают на рабочее и пусковое потребление, защищают и маркируют отдельно от силовой проводки. У ESC225 оба силовых контакта нормально разомкнуты и переключаются одновременно. Вспомогательных контактов в базовой модели нет; сигнализацию или блокировку реализуют отдельным совместимым модулем, проверив его допустимую нагрузку. При выборе схемы учитывают требования к отключению проводников. Для освещения проверяют пусковые токи драйверов, для нагревателей — длительный ток, для двигателей — пусковой ток и категорию применения. Выход за паспортный режим ускоряет износ и может вызвать сваривание контактов.

Монтаж, подключение и проверка

Монтаж выполняют на обесточенном щите после проверки артикула, схемы клемм и напряжения катушки. Аппарат фиксируют на DIN-рейке; проводники зачищают и затягивают установленным моментом. Слабый контакт вызывает нагрев, чрезмерная затяжка может повредить жилу или клемму. Гибкие жилы оконцовывают согласно конструкции зажима и правилам монтажа. Перед включением сверяют соединения со схемой и проверяют фиксацию аппарата. Функциональное испытание подтверждает срабатывание катушки и правильность переключения. Испытания изоляции учитывают подключённую электронику. Работы выполняют при снятом напряжении.

Области применения

Модульные контакторы ESC применяют в низковольтных распределительных системах, где необходимо отделить командную цепь от силовой и централизованно управлять нагрузкой. Типичные задачи включают:

• управление группами освещения по расписанию или сигналу автоматики,
• коммутацию электрических нагревателей и вспомогательных цепей,
• управление нагрузками в жилых, административных и малых коммерческих объектах,
• включение отдельных нагрузочных групп по команде термостата или контроллера,
• построение схем, в которых управляющий выход не рассчитан на прямую коммутацию нагрузки.

Для двигателей проверяют категорию нагрузки, ток при пуске и частоту включений; для нагревателей — длительную нагрузку и тепловой режим. Сигнализацию или блокировку проектируют с учётом характеристик совместимого вспомогательного модуля. Потери ESC225 при номинальном токе составляют 4 Вт; при оценке щита учитывают теплоотвод и соседние модули. Пусковое потребление катушки равно 10,7 В·А, поэтому управляющий выход выбирают с учётом индуктивной нагрузки. Для электродвигателя проверяют пусковой ток, категорию применения и частоту операций; защиту от перегрузки обеспечивает отдельный аппарат.

Таким образом, Hager ESC225 — двухполюсный контактор с катушкой 230 В AC для дистанционной коммутации нагрузки в паспортных режимах. Проектировщик согласует категорию и ток нагрузки, цепь управления, защитные аппараты, проводники и тепловые условия щита. Компания «Олниса» осуществляет поставку промышленного оборудования, включая контакторы Hager ESC225.
