Дополнительный контакт ДН-101 DEKraft — надежное решение для электротехнических систем

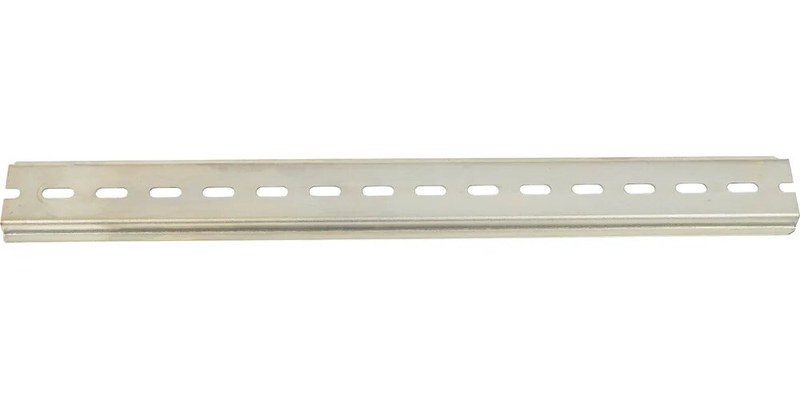

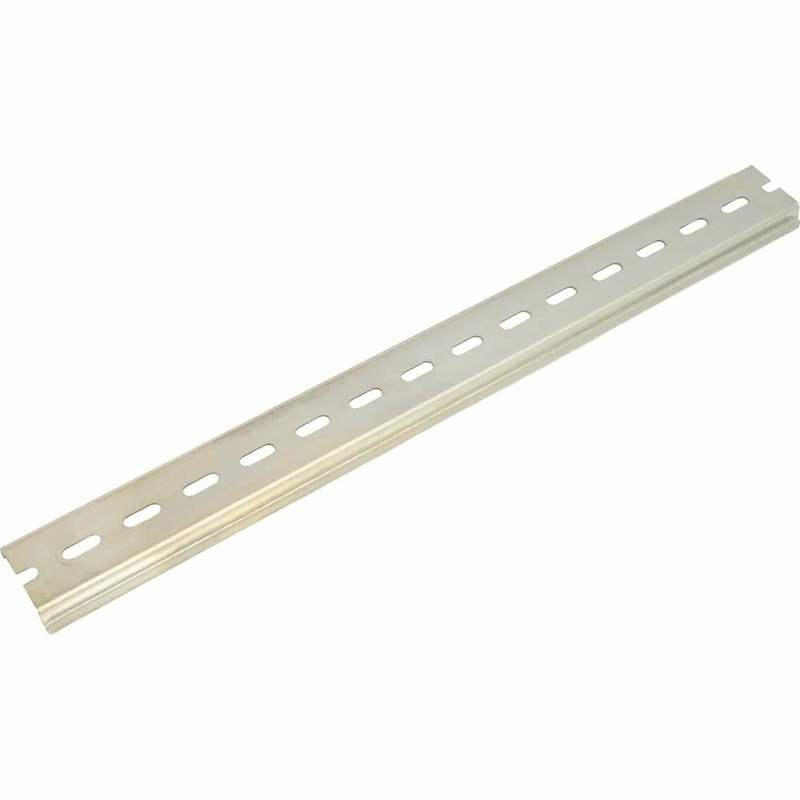

ДН-101 DEKraft — монтажная DIN-рейка для установки модульных аппаратов в корпусах низковольтных комплектных устройств. Профиль образует механическую опору для автоматических выключателей, устройств защитного отключения и совместимой аппаратуры, упорядочивает размещение оборудования и облегчает компоновку щита. Рейка не коммутирует цепь и не выполняет электрическую защиту: ее назначение ограничено креплением. Поэтому ее параметры необходимо рассматривать отдельно от номинальных характеристик установленных изделий.
Конструкция серии
Внутри шкафа ДН-101 связывает монтажную панель с модульным оборудованием и позволяет формировать аппаратные ряды. При установке защелка корпуса аппарата фиксируется на кромке профиля; для снятия используют предусмотренный конструкцией изделия фиксатор. Такая система сокращает число точек крепления отдельных аппаратов, но не гарантирует совместимости с любым устройством. Ключевые параметры серии:
- тип изделия — монтажная DIN-рейка ДН-101,
- ширина профиля — 35 мм,
- материал — оцинкованная сталь,
- покрытие — бело-серебристое, без шестивалентного хрома,
- исполнение — с универсальной перфорацией,
- толщина металла — 0,8 ± 0,15 мм,
- длины — 200, 250, 300, 600 и 1250 мм,
- область применения — монтаж аппаратуры в корпусах низковольтных комплектных устройств.
Ассортимент реек
В ассортимент входят пять типоразмеров:
- ДН-101-0020, длина 200 мм, артикул 32050DEK,
- ДН-101-0025, длина 250 мм, артикул 32051DEK,
- ДН-101-0030, длина 300 мм, артикул 32052DEK,
- ДН-101-0060, длина 600 мм, артикул 32053DEK,
- ДН-101-0125, длина 1250 мм, артикул 32054DEK.
Стальная основа формирует профиль, а цинковое покрытие ограничивает контакт стали с влагой и воздухом. Бело-серебристый цвет характеризует внешнее исполнение; по нему нельзя судить о допустимой нагрузке, степени защиты шкафа или пригодности к любой коррозионной среде. Отсутствие шестивалентного хрома относится к химическому исполнению покрытия и не отменяет оценки условий эксплуатации всей сборки.
Компоновка и монтаж
Рейку располагают с учетом доступа к рукояткам аппаратов, маркировке, защелкам и клеммам. Проводники прокладывают так, чтобы они не перекрывали фиксаторы, не передавали избыточное усилие на аппарат и не мешали его демонтажу. При нескольких рядах проверяют взаимные зазоры, возможность обслуживания и вывод проводов к клеммам. Тяжелые изделия и длинные рейки требуют оценки распределения нагрузки и опорной схемы применительно к конкретному щиту. При сборке контролируют:
- соответствие модели и длины проектной спецификации,
- отсутствие изгиба, скручивания, заусенцев и повреждений покрытия,
- разметку положения с учетом габаритов аппаратов и трасс проводов,
- крепление к основанию подходящими метизами с равномерной затяжкой,
- плотное прилегание опорной поверхности и отсутствие смещения,
- зацепление штатных фиксаторов и устойчивость каждого аппарата,
- удаление стружки и посторонних частиц из корпуса.
Работы выполняют при снятом напряжении и с соблюдением требований безопасной сборки электроустановок. Количество и координаты крепежных точек определяют по конструкции панели и нагрузке; неподтвержденные значения допустимого прогиба применять нельзя. После установки проверяют устойчивость аппаратов и то, что их перемещение не натягивает присоединенные проводники. Итоговая проверка щита охватывает схемы, соединения, защитные меры и требования к низковольтному комплектному устройству в целом.
Эксплуатация рейки
DIN-рейка не является корпусом, кабельным каналом, защитным аппаратом или автоматически заземляющим элементом. Она не обеспечивает защиту от сверхтока, прикосновения и электрической дуги, не заменяет PE-шину. Включать ее в цепь защитного проводника можно только при наличии соответствующего проектного решения и подтвержденной электрической непрерывности соединений. Механическое крепление не следует использовать как опору для изгиба проводников или как рукоятку при работах в шкафу. В эксплуатации обращают внимание на ослабление крепежа, деформацию, коррозию и ухудшение фиксации аппаратов. При потере геометрии или надежного зацепления рейку заменяют: смещение устройств способно передать нагрузку на проводники и нарушить компоновку. Электрические номиналы, токи короткого замыкания и параметры изоляции задаются аппаратами и конструкцией щита, а не монтажной рейкой.
Таким образом, DEKraft ДН-101 — оцинкованная стальная рейка шириной 35 мм с универсальной перфорацией и толщиной металла 0,8 ± 0,15 мм. Выпускаемые длины составляют 200, 250, 300, 600 и 1250 мм. Изделие служит механической основой для установки модульных автоматических выключателей, УЗО и другой аппаратуры в корпусах низковольтных комплектных устройств. Надежность узла обеспечивают правильный выбор длины, достаточное крепление к основанию, совместимость защелок и учет механической нагрузки конкретной сборки. Компания «Олниса» осуществляет поставку промышленного оборудования.
