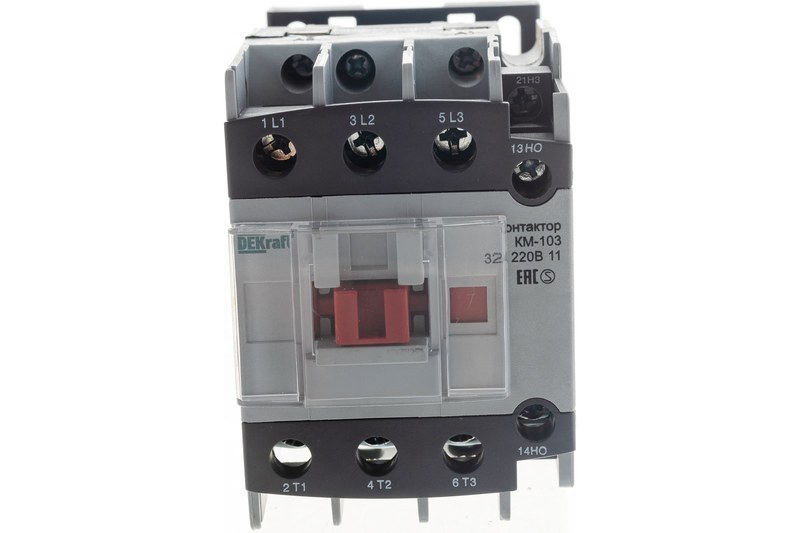

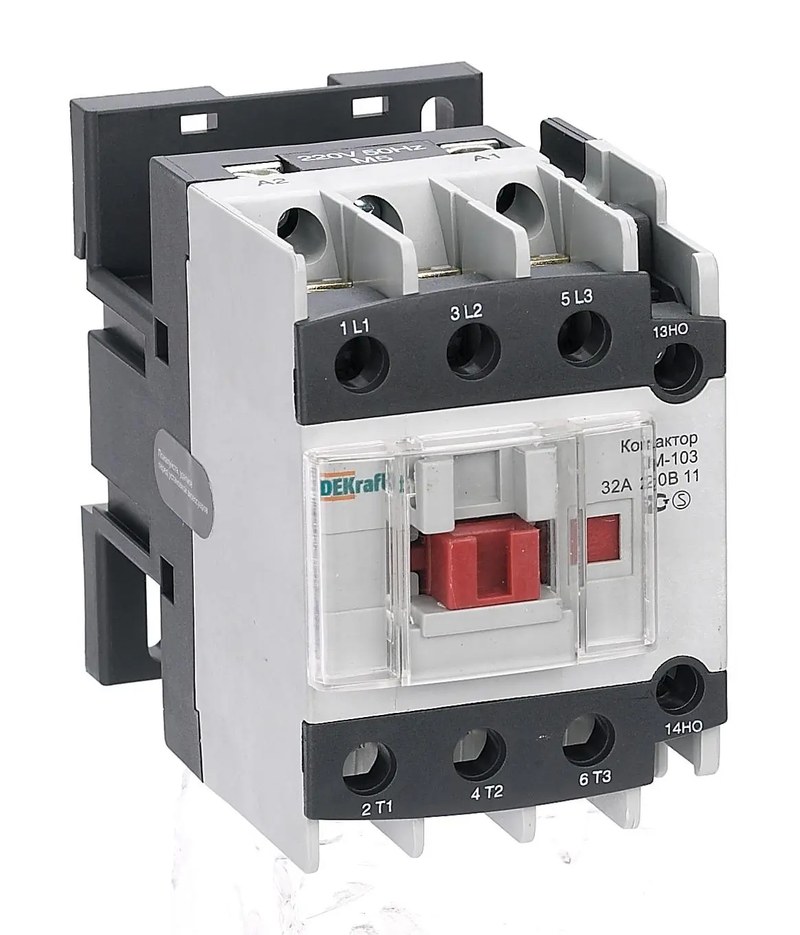

Контактор DEKraft 22123DEK — надежное решение для современных электрических систем
Контактор DEKraft 22123DEK серии КМ-103 представляет собой электромагнитный коммутационный аппарат для дистанционного управления трехфазными нагрузками. Его основная область применения — пуск и останов асинхронных двигателей с короткозамкнутым ротором в цепях переменного тока. Устройство ещё может коммутировать иные нагрузки при соблюдении их категории применения и параметров сети. При проектировании важно различать номинальный ток силовой цепи, допустимый для конкретного режима коммутации, и параметры катушки управления: эти характеристики описывают разные функциональные узлы и не заменяют друг друга. В настоящем тексте рассмотрены назначение аппарата, его электрические параметры, принцип действия, монтаж и ограничения при применении.
Технические характеристики
22123DEK — трехполюсный контактор с электромагнитным управлением и катушкой переменного тока. Включение катушки приводит к замыканию трех главных контактов, а снятие управляющего напряжения возвращает механизм в исходное положение. Такое действие позволяет включать двигатель по команде кнопочного поста, релейной логики, контроллера либо другого устройства управления. Контактор выполняет оперативную коммутацию; он не измеряет ток двигателя и сам по себе не обеспечивает защиту от перегрузки или короткого замыкания. Поэтому в составе моторного присоединения предусматривают согласованные аппараты защиты, выбранные с учетом тока двигателя, пускового режима, сечения проводников и ожидаемого тока короткого замыкания. Ключевые характеристики исполнения 22123DEK:
- серия — КМ-103,
- число силовых полюсов — 3,
- номинальный рабочий ток в категории AC-3 — 32 А,
- номинальное напряжение катушки управления — 220 В переменного тока,
- встроенные вспомогательные контакты — 1НО + 1НЗ,
- предельное рабочее напряжение серии — до 690 В переменного тока,
- монтаж — на стандартную DIN-рейку либо монтажную панель,
- степень защиты корпуса — IP20.
Электрические параметры и взаимодействие цепей
Пара встроенных вспомогательных контактов включает один нормально открытый и один нормально закрытый контакт. Их можно использовать в цепях самоподхвата, блокировки, сигнализации состояния или передачи дискретного сигнала в систему управления. Вспомогательные контакты не предназначены для замены силовых полюсов: допустимые для них напряжение, ток и категория коммутации определяются отдельными паспортными данными. При проектировании блокировок необходимо анализировать состояние схемы при потере управляющего питания, а также исключать возможность одновременной подачи команд, несовместимых по технологическому процессу. Практические исходные данные для выбора и согласования аппарата:
- ток двигателя следует сопоставлять с номиналом контактора именно для выбранного напряжения и категории AC-3,
- пусковой ток и частота пусков учитываются при проверке ресурса и теплового режима,
- ток короткого замыкания в точке установки сопоставляется с характеристиками вышестоящей защиты,
- номинал теплового реле настраивается по току двигателя согласно его шильдику и режиму работы,
- сечение кабеля определяется расчетом нагрузки, способом прокладки и условиями охлаждения,
- для сети управления проверяют наличие 220 В переменного тока и соответствие схемы катушке.
Конструкция, установка и подключение
В корпусе контактора размещены электромагнитная система, подвижный якорь, возвратный механизм, главные контакты и контактные выводы. При перемещении якоря контакты замыкаются с заданным усилием; при отключении цепи катушки пружина обеспечивает размыкание. В зоне главных контактов при коммутации возникает электрическая дуга. Конструкция контактной системы и дугогашения предназначена для ее ограничения при штатных условиях работы. Износ контактных поверхностей зависит от рода нагрузки, пусковой частоты, параметров сети и правильности выбора категории применения. Нагрев соединений, загрязнение и механические повреждения также могут снижать надежность коммутации. Перед монтажом проверяют отсутствие повреждений, читаемость маркировки, соответствие катушки напряжению цепи управления и пригодность аппарата по режиму нагрузки. При креплении на DIN-рейку обеспечивают надежную фиксацию корпуса; при монтаже на панель используют предусмотренные точки крепления. Проводники вводят в соответствующие зажимы без перекоса и повреждения жил. Затяжку выполняют установленным моментом, указанным в документации, поскольку слабый контакт повышает переходное сопротивление и температуру, а чрезмерное усилие может повредить зажим. После подключения проверяют отсутствие оголенных участков вне клемм и случайного контакта проводников с подвижными элементами.
Таким образом, DEKraft 22123DEK — контактор КМ-103 для трехфазной коммутации, прежде всего при управлении асинхронным двигателем в категории AC-3. При его применении необходимо раздельно оценивать силовой номинал, параметры сети управления, характеристики защитных аппаратов, пусковой режим и условия установки. Встроенные контакты 1НО+1НЗ расширяют возможности построения цепей управления и сигнализации, но не заменяют силовые полюса и защиту от сверхтоков. Корректная работа достигается согласованием всех элементов моторного присоединения, правильным подключением и периодической проверкой состояния клемм и механизма. Компания «Олниса» осуществляет поставку промышленного оборудования.
