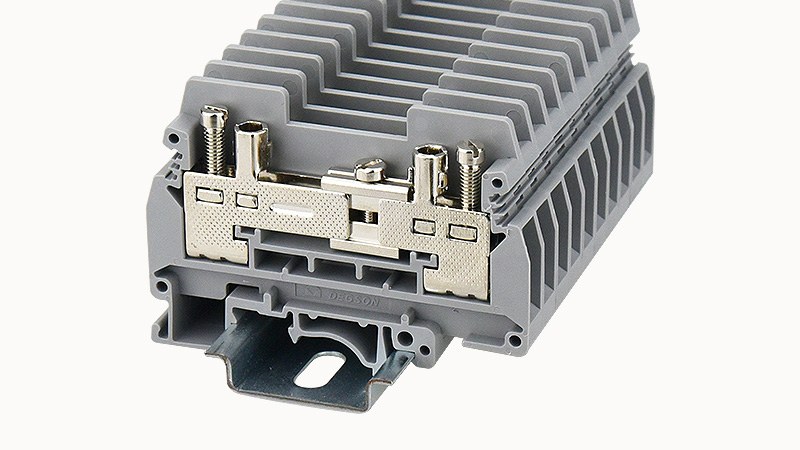

Клемма DEGSON PCTK6-01P-11-00Z(H) — надежное соединение и размыкание цепей на DIN-рейке
DEGSON PCTK6-01P-11-00Z(H) — электротехническая клемма для монтажа на стандартную DIN-рейку. Изделие предназначено для соединения проводников в распределительных шкафах и системах промышленной автоматизации. Модель рассчитана на номинальный ток 41 А и напряжение 400 В. Конструкция предусматривает подключение проводников сечением от 0,5 до 6 мм², обеспечивая механическую фиксацию и электрическую проводимость контактного узла. Особенность серии PCTK6 заключается в применении размыкаемой контактной конструкции, которая может использоваться в измерительных и контрольных цепях. В конкретной схеме функция разъединения определяется предусмотренным клеммным механизмом.
Технические характеристики
Основные параметры DEGSON PCTK6:
- производитель — DEGSON,
- категория — размыкаемая клемма для DIN-рейки,
- серия — PCTK6,
- модель — PCTK6-01P-11-00Z(H),
- артикул производителя — 11010000146,
- номинальное напряжение — 400 В,
- номинальный ток — 41 А,
- количество полюсов — 1,
- число присоединений — 2,
- количество электрических потенциалов — 1,
- диапазон сечений проводников — 0,5–6 мм²,
- диапазон AWG — 26–10,
- ширина корпуса — 8,2 мм,
- цвет изоляционного корпуса — серый,
- тип присоединения — винтовой,
- дополнительный механизм — размыкаемое соединение,
- монтаж — DIN-рейка NS35/7.5,
- альтернативная рейка — NS35/15,
- категория — промышленная клеммная аппаратура.
Особенности конструкции

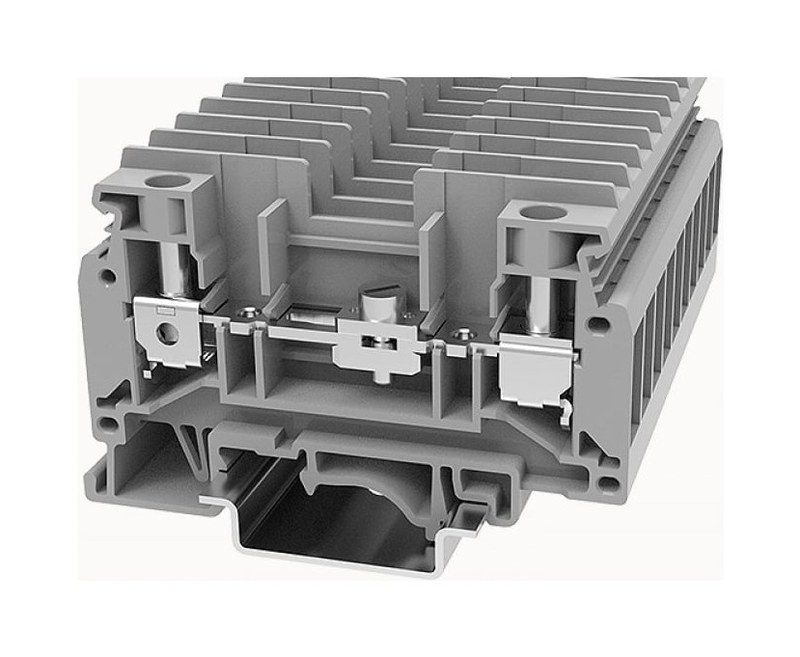

Клемма содержит изоляционный корпус, металлические токопроводящие детали, винтовые прижимные элементы и размыкаемый контактный механизм. Подготовленный проводник вводится в соответствующую контактную камеру. При затягивании винта создается механическое усилие, обеспечивающее прижатие жилы к металлическому токопроводящему элементу. Электрическая надежность соединения определяется площадью контакта, усилием закрепления и состоянием поверхностей. Недостаточное прижимное усилие способно увеличивать переходное сопротивление. При протекании значительного тока на контактном сопротивлении выделяется теплота. Поэтому неправильное соединение может приводить к локальному нагреву, ускоренному старению изоляции и повреждению токопроводящих частей. Размыкаемый механизм предназначен для электрического разъединения участков цепи без обязательного освобождения проводников из клеммных зажимов. Такая функция особенно полезна при выполнении измерений, когда необходимо временно разделить исследуемые электрические цепи. Однако назначение конкретного размыкаемого механизма необходимо учитывать в проекте. Клемма не является заменой автоматического выключателя и не обеспечивает самостоятельную защиту от короткого замыкания. Изоляционный корпус предназначен для разделения соседних электрических потенциалов и фиксации контактных элементов. Ширина 8,2 мм позволяет формировать компактные ряды из большого количества соединительных компонентов.
Области применения
DEGSON PCTK6 используется в промышленной коммутации:
- распределительные электрические шкафы,
- измерительные цепи,
- системы управления,
- клеммные сборки,
- электротехнические панели,
- автоматизированные установки,
- системы контроля параметров,
- промышленные испытательные стенды,
- оборудование энергетических объектов,
- коммутационные узлы.
Компания «Олниса» занимается поставками клеммных соединителей DEGSON, включая серию PCTK6. Предприятие поставляет электротехнические компоненты для промышленной автоматизации и распределительных устройств. Поставки выполняются по России.
Преимущества
Основные эксплуатационные достоинства:
- возможность разъединения цепи без демонтажа проводников,
- компактное размещение в клеммном ряду,
- надежная механическая фиксация,
- совместимость со стандартной DIN-рейкой,
- удобство построения измерительных цепей,
- применение в модульных электрических шкафах,
- упрощение доступа к отдельным цепям при проверках,
- возможность маркировки электрических соединений.
Таким образом, DEGSON PCTK6-01P-11-00Z(H) — размыкаемая клемма для промышленной коммутации проводников. Изделие сочетает винтовые контактные зажимы и механизм электрического разделения цепи. Компания «Олниса» поставляет клеммные компоненты DEGSON и организует поставки промышленного электрооборудования по всей России.
