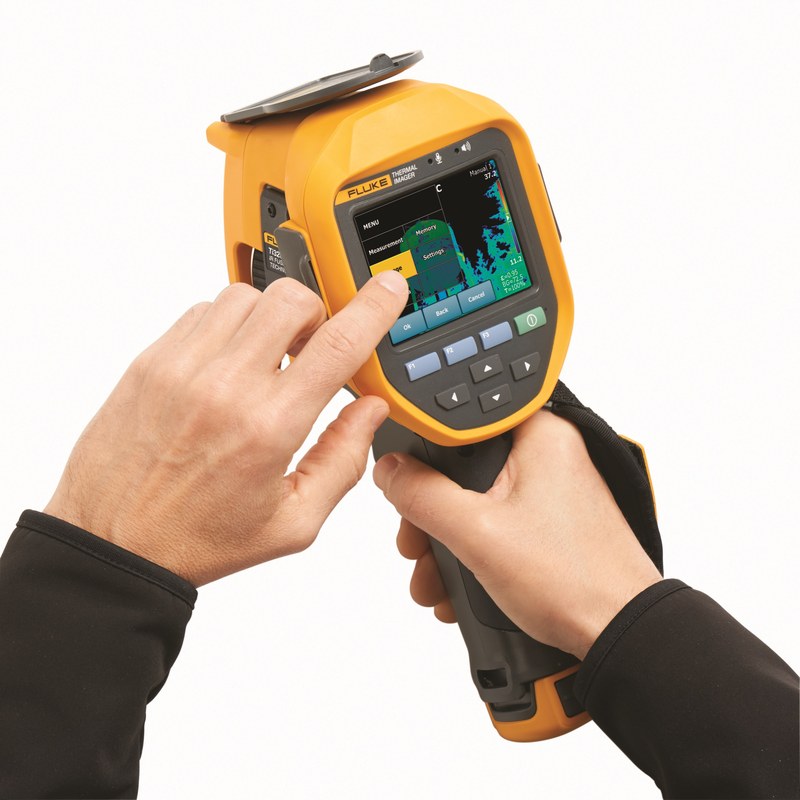

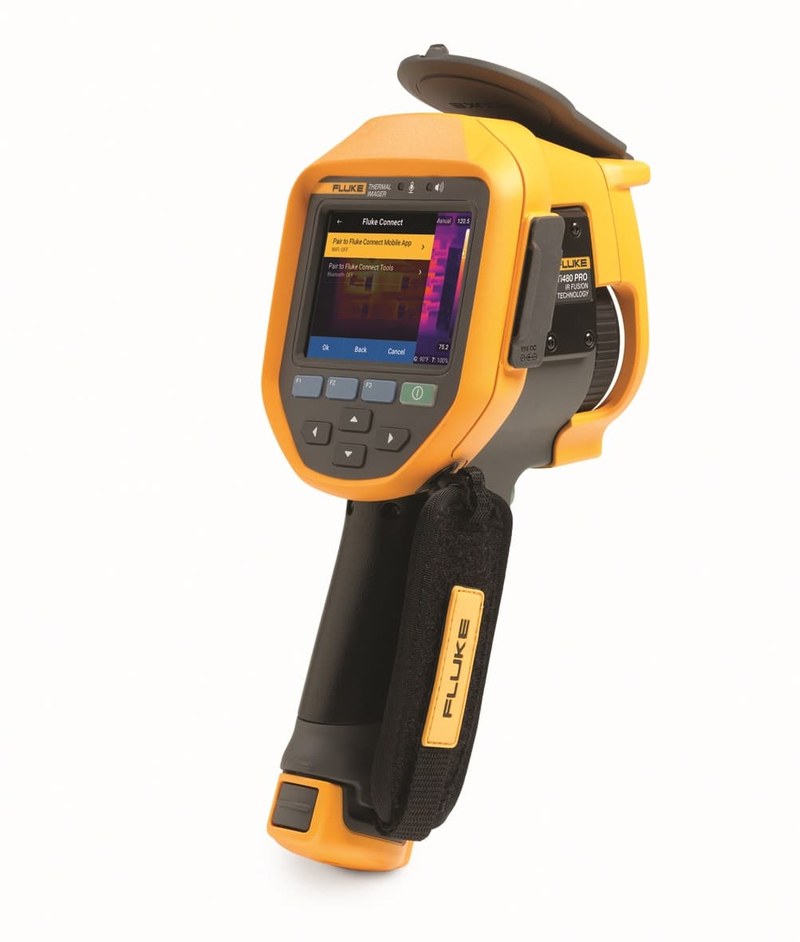

Тепловизор Fluke Ti480 PRO — высокоточная тепловизионная диагностика промышленного оборудования

Fluke Ti480 PRO — профессиональный инфракрасный тепловизор, предназначенный для бесконтактного измерения температуры и анализа распределения теплового излучения на поверхности технологического оборудования. Прибор используется при обследовании электроустановок, электродвигателей, механических передач, теплоизоляционных конструкций и промышленных энергетических систем. Модель оснащена инфракрасной матрицей разрешением 640 × 480 пикселей. Технология SuperResolution обеспечивает получение результирующего изображения размером 1280 × 960 пикселей посредством объединения нескольких измерительных кадров. Это позволяет подробнее изучать распределение температуры на обследуемой поверхности.

Технические характеристики

Основные параметры Fluke Ti480 PRO представлены ниже:

• производитель — Fluke,
• категория — профессиональный инфракрасный тепловизор,
• модель — Ti480 PRO,
• нижний предел заводской калибровки — −10 °C,
• погрешность измерения — ±2 °C или ±2%,
• температурная чувствительность NETD — не более 0,05 °C,
• отношение расстояния к размеру пятна — 1065:1,
• диагональ сенсорного дисплея — 3,5 дюйма,
• разрешение дисплея — 640 × 480 пикселей,
• разрешение встроенной цифровой камеры — 5 Мп,
• цифровое увеличение — 2× и 4×,
• автоматическая фокусировка — LaserSharp,
• многоплоскостная фокусировка — MultiSharp Focus,
• совмещение изображений — IR-Fusion,
• беспроводная передача — Wi-Fi,
• программная интеграция — Fluke Connect.

Особенности конструкции

Тепловизор представляет собой оптико-электронную систему с инфракрасным объективом, матричным приемником излучения, вычислительным модулем и дисплеем. Объектив направляет тепловое излучение обследуемой поверхности на чувствительную матрицу. Каждый элемент детектора регистрирует энергию, приходящую с соответствующего участка объекта, после чего электронная система преобразует сигнал в температурное значение. Прибор не измеряет температуру непосредственно путем контакта с поверхностью. Он анализирует инфракрасное излучение, интенсивность которого зависит от температуры, коэффициента излучения материала и окружающих условий. Для получения достоверных результатов необходимо корректно задавать коэффициент эмиссии. Блестящие металлические поверхности способны отражать излучение окружающих объектов, поэтому их кажущаяся температура может заметно отличаться от фактической. Встроенная функция компенсации отраженной температуры уменьшает влияние соответствующих источников погрешности. Однако правильность настройки зависит от условий конкретного обследования. Технология LaserSharp использует лазерный дальномер для определения расстояния до объекта и автоматической фокусировки. Это особенно удобно при исследовании оборудования, расположенного в труднодоступных местах. MultiSharp Focus позволяет получать изображение с несколькими четкими пространственными планами. Функция полезна при обследовании шкафов, в которых токоведущие и конструктивные элементы находятся на различном расстоянии от тепловизора. IR-Fusion объединяет тепловое изображение с фотографией видимого диапазона. Благодаря этому можно точнее определить положение перегретого контакта, подшипника или другого обследуемого элемента. Система SuperResolution улучшает детализацию результирующего изображения, но не заменяет физическое увеличение разрешения самого инфракрасного детектора. Качество анализа зависит от расстояния, фокусировки и размера контролируемого объекта.

Области применения

Fluke Ti480 PRO используется для тепловизионных обследований:

• электрические распределительные устройства,
• силовые трансформаторы,
• контакторы и кабельные соединения,
• подшипниковые узлы,
• промышленные электродвигатели,
• теплообменники,
• технологические трубопроводы,
• системы отопления и вентиляции,
• изоляционные конструкции,
• производственное оборудование.

Компания «Олниса» осуществляет поставки тепловизоров Fluke, включая Ti480 PRO. Предприятие поставляет тепловизионное и контрольно-измерительное оборудование для промышленности, энергетики и производственных предприятий. Поставки выполняются по России.

Преимущества

Основные эксплуатационные достоинства прибора:

• бесконтактное исследование температурного распределения,
• высокая детализация инфракрасного изображения,
• автоматическая лазерная фокусировка,
• выявление локальных температурных аномалий,
• совмещение тепловой и визуальной информации,
• удобство обследования труднодоступных элементов,
• сохранение результатов для сравнительного анализа,
• беспроводная передача измерительных данных.

Таким образом, Fluke Ti480 PRO — промышленный тепловизор для исследования температурных процессов и выявления аномального нагрева оборудования. Высокое разрешение детектора, функции автоматической фокусировки и цифровой обработки делают устройство пригодным для сложных тепловизионных обследований. Компания «Олниса» поставляет тепловизоры Fluke и другое промышленное измерительное оборудование. Поставки организуются для предприятий на территории России.
