Кабельный тестер Fluke Networks CableIQ CIQ-100 — квалификация Ethernet-линий и обнаружение неисправностей проводки

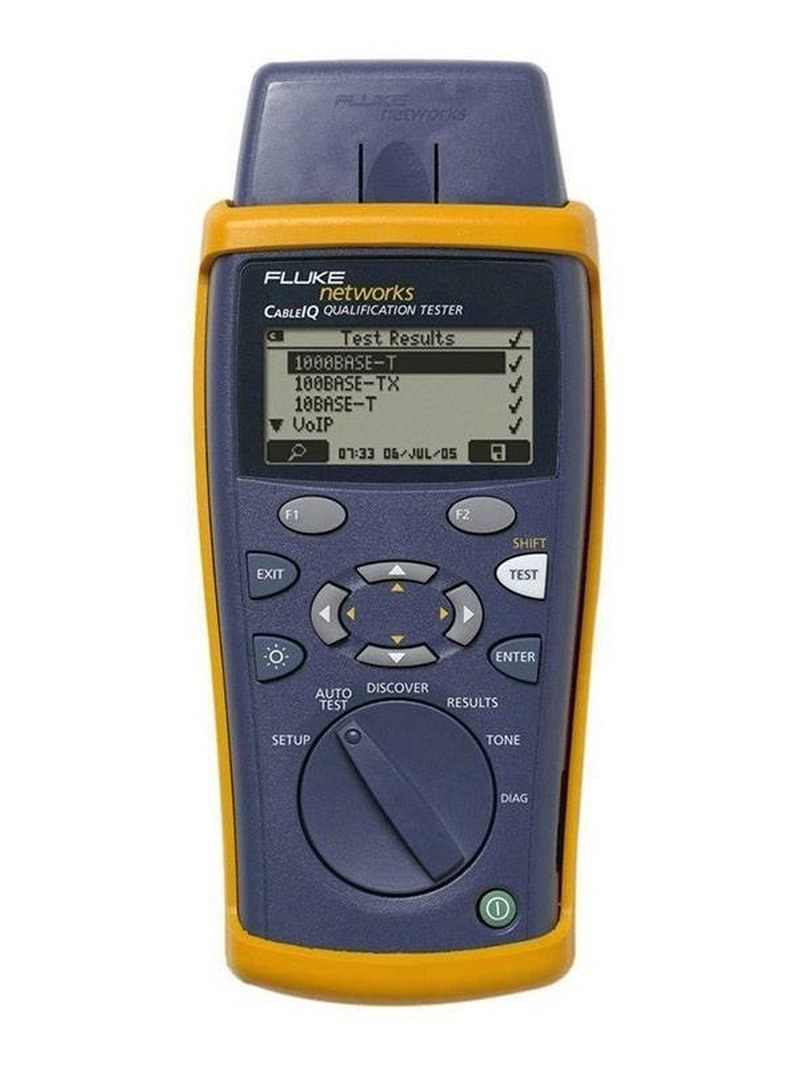

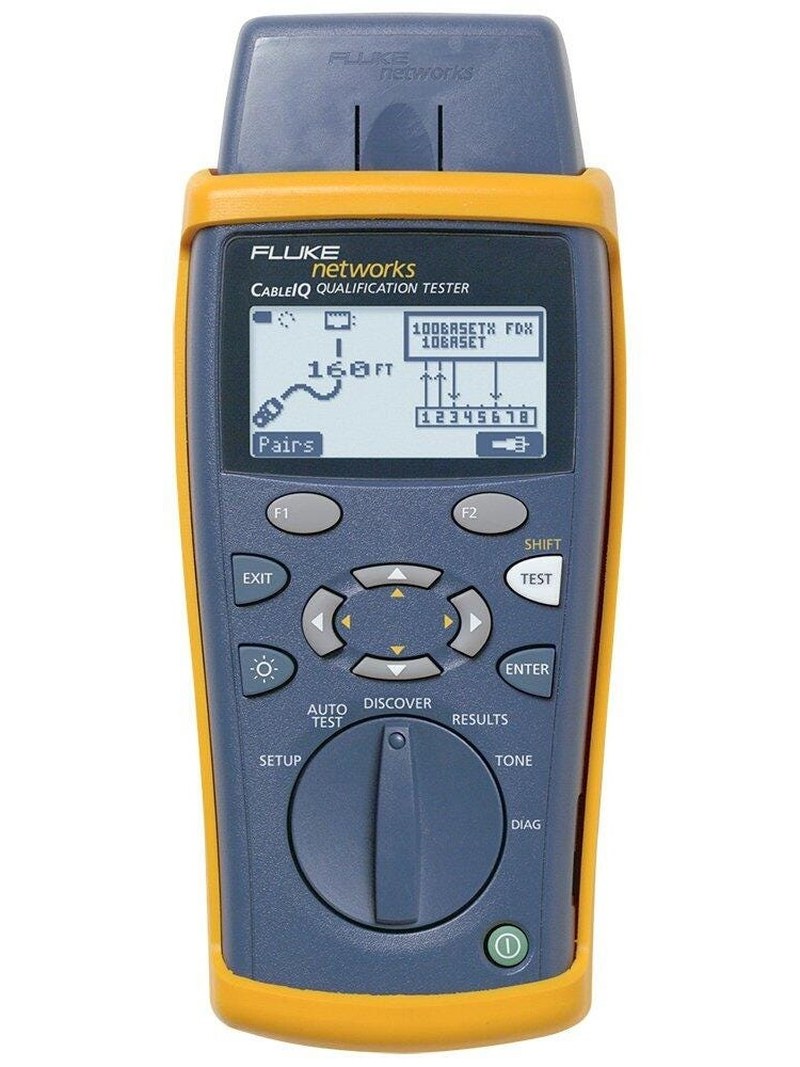

Fluke Networks CableIQ CIQ-100 — портативный анализатор медных кабельных линий, предназначенный для проверки правильности разводки проводников и оценки пригодности линии для работы сетевых приложений. В отличие от простого тестера целостности, устройство выполняет квалификацию кабельного соединения. Оно позволяет определить, подходит ли установленная линия для передачи Ethernet 10BASE-T, 100BASE-TX или 1000BASE-T. Прибор используется при обслуживании структурированных кабельных систем, промышленных сетей и коммуникационной инфраструктуры зданий. Результаты проверок могут сохраняться для последующего анализа.

Технические характеристики

Основные параметры Fluke Networks CIQ-100:

• производитель — Fluke Networks,
• коаксиальные кабели — RG6, RG59,
• дополнительные кабели — телефонные, аудио и охранные,
• проверка схемы соединений — Wiremap,
• проверка разделения пар — предусмотрена,
• измерение длины — предусмотрено,
• диагностика импеданса — предусмотрена,
• оценка перекрестных наводок — предусмотрена,
• идентификация удаленных окончаний — до 7,
• память результатов — до 250 проверок,
• генерация поискового тона — цифровая и аналоговая,
• питание — 4 батарейки AA,
• автономность — до 20 ч без подсветки,
• габариты — 178 × 89 × 45 мм,
• масса — около 0,55 кг.

Особенности конструкции

Кабельный анализатор содержит измерительный генератор, приемные цепи, микропроцессор и интерфейсы подключения тестируемых проводников. При проверке Wiremap устройство последовательно анализирует электрические соединения жил. Это позволяет обнаруживать обрывы, короткие замыкания, перепутанные и разделенные пары. Разделенная пара особенно опасна для высокоскоростной передачи данных. Внешне правильная последовательность контактов может сопровождаться нарушенной парной структурой, вызывающей увеличение перекрестных помех. При квалификации Ethernet анализатор оценивает электрические характеристики линии относительно требований выбранного приложения. В результате пользователь получает вывод о пригодности соединения для определенного режима передачи. Дополнительные измерения позволяют определять положение выраженных неисправностей. Для этого используются методы анализа отражений и характеристик распространения электрического сигнала. Измерение длины помогает локализовать обрыв либо установить приблизительную протяженность сегмента.

Области применения

Кабельный тестер используется в инфраструктурных сетях:

• структурированные кабельные системы,
• офисные Ethernet-сети,
• промышленные сети передачи данных,
• системы видеонаблюдения,
• телекоммуникационные шкафы,
• кабельные трассы зданий,
• проверка сетевых розеток,
• диагностика повреждений витой пары,
• проверка телефонных линий,
• квалификация сетевых подключений.

Компания «Олниса» осуществляет поставки кабельных тестеров Fluke Networks, включая CableIQ CIQ-100. Оборудование поставляется для эксплуатации и диагностики промышленных и корпоративных сетей. Доставка организуется по России.

Преимущества

Практические достоинства:

• оценка пригодности кабеля для сетевого приложения,
• обнаружение неправильного соединения пар,
• приблизительная локализация повреждений,
• сохранение результатов проверок,
• автономная работа,
• удобство обследования нескольких линий,
• поддержка различных медных кабельных сред.

Таким образом, Fluke Networks CableIQ CIQ-100 — анализатор для диагностики и квалификации медных кабельных линий. Прибор помогает выявлять физические неисправности и оценивать возможность использования существующей проводки в Ethernet-сетях. Компания «Олниса» поставляет сетевое измерительное оборудование Fluke Networks и организует доставку по всей России.
