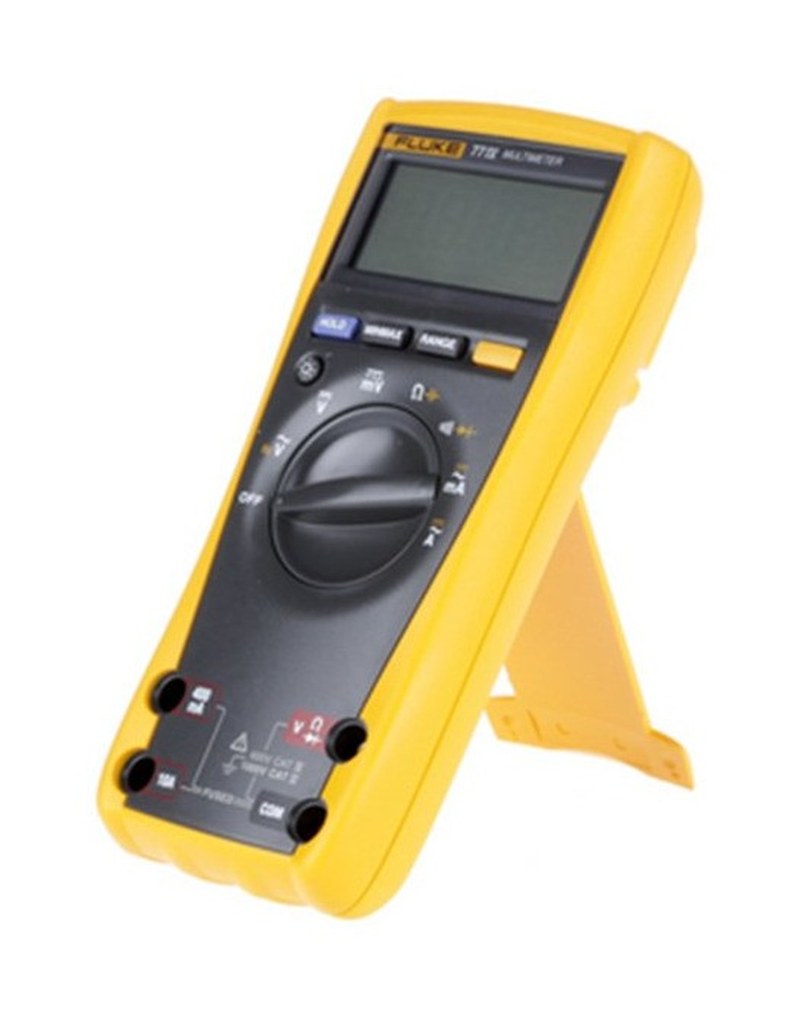

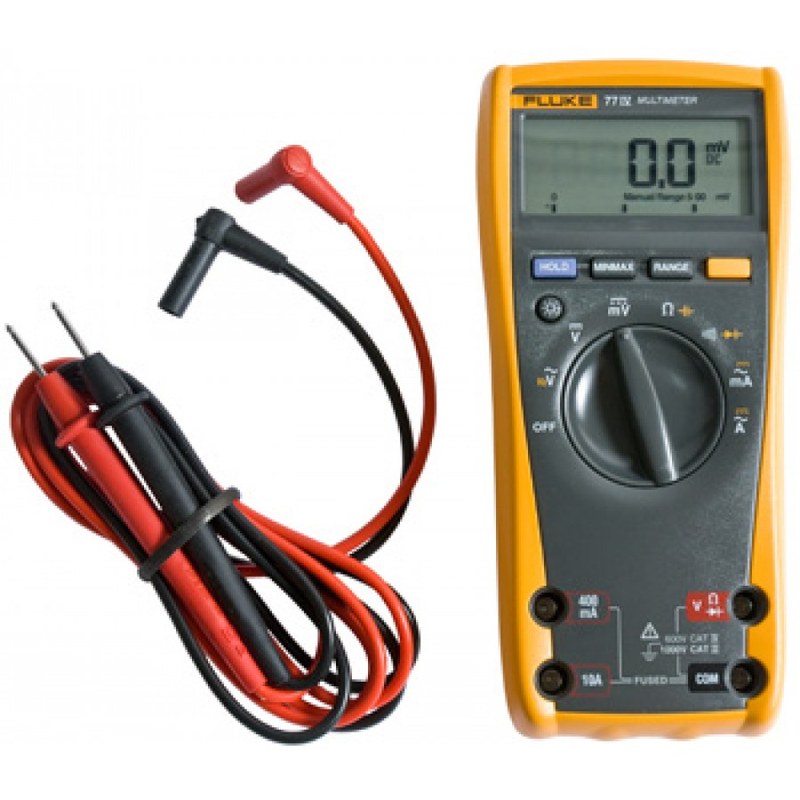

Цифровой мультиметр Fluke 77 IV — измерение электрических параметров и диагностика промышленной электроники
Fluke 77 IV — портативный цифровой мультиметр для определения напряжения, тока, сопротивления, частоты и электрической емкости. Прибор применяется при обслуживании электрических шкафов, источников питания, электронных блоков и промышленной автоматики. Модель является представителем четвертого поколения серии Fluke 77. По сравнению с ранними исполнениями она получила расширенные измерительные возможности, крупный дисплей и современные характеристики электрической безопасности. Мультиметр рассчитан на измерение напряжения до 1000 В и тока до 10 А в продолжительном режиме. Аналоговая графическая шкала дополняет цифровую индикацию и помогает наблюдать за изменениями сигнала.
Технические характеристики
Основные параметры Fluke 77 IV:
- производитель — Fluke,
- категория — цифровой универсальный мультиметр,
- модель — 77 IV,
- максимальное постоянное напряжение — 1000 В,
- базовая погрешность постоянного напряжения — ±(0,3% + 1),
- максимальное сопротивление — 50 МОм,
- разрядность основного дисплея — 6000 отсчетов,
- частота обновления дисплея — 4 раза/с,
- аналоговая графическая шкала — 33 сегмента,
- масса — 420 г.
Особенности конструкции
Измерительный тракт мультиметра объединяет входные защитные компоненты, делители напряжения, электронные преобразователи и микропроцессор. При измерении напряжения входной сигнал поступает через соответствующую измерительную цепь. Внутренняя электроника преобразует его в цифровое значение с учетом выбранного диапазона. Постоянное напряжение определяется на основании соответствующего электрического потенциала между щупами. При измерении переменного напряжения используется алгоритм, основанный на среднем значении выпрямленного сигнала и калибровке для синусоидальной формы. Поэтому Fluke 77 IV не следует отождествлять с мультиметрами True-RMS при измерении значительно искаженных периодических сигналов. При определении тока измерительная цепь включается последовательно с нагрузкой. Защитные предохранители ограничивают последствия определенных аварийных состояний, однако неправильное подключение может оставаться опасным. Для измерения сопротивления мультиметр формирует собственный измерительный сигнал. Поэтому такие измерения выполняются исключительно на обесточенном оборудовании.
Области применения
Fluke 77 IV используется при выполнении электрических измерений:
- промышленные электрические шкафы,
- источники питания,
- системы управления электродвигателями,
- контакторная аппаратура,
- кабельные линии,
- электронные модули,
- силовая автоматика,
- измерение частоты питания,
- техническая диагностика оборудования,
- электротехнические лаборатории.
Компания «Олниса» занимается поставками мультиметров Fluke, включая 77 IV. Предприятие поставляет цифровые измерительные приборы для промышленного и энергетического оборудования. Поставки организуются по всей России.
Преимущества
Основные достоинства мультиметра:
- широкий набор основных измерительных функций,
- высокая точность постоянного напряжения,
- наглядная графическая шкала,
- возможность регистрации крайних значений,
- защищенные токовые входы,
- автоматический и ручной выбор диапазона,
- удобство работы при недостаточном освещении,
- применимость для полевых и стационарных измерений.
Таким образом, Fluke 77 IV — универсальный цифровой мультиметр для измерения электрических параметров и обслуживания промышленной аппаратуры. Прибор сочетает точность, функциональность и соответствующие категории электрической безопасности. Компания «Олниса» поставляет мультиметры Fluke и организует поставки промышленной измерительной техники по России.
