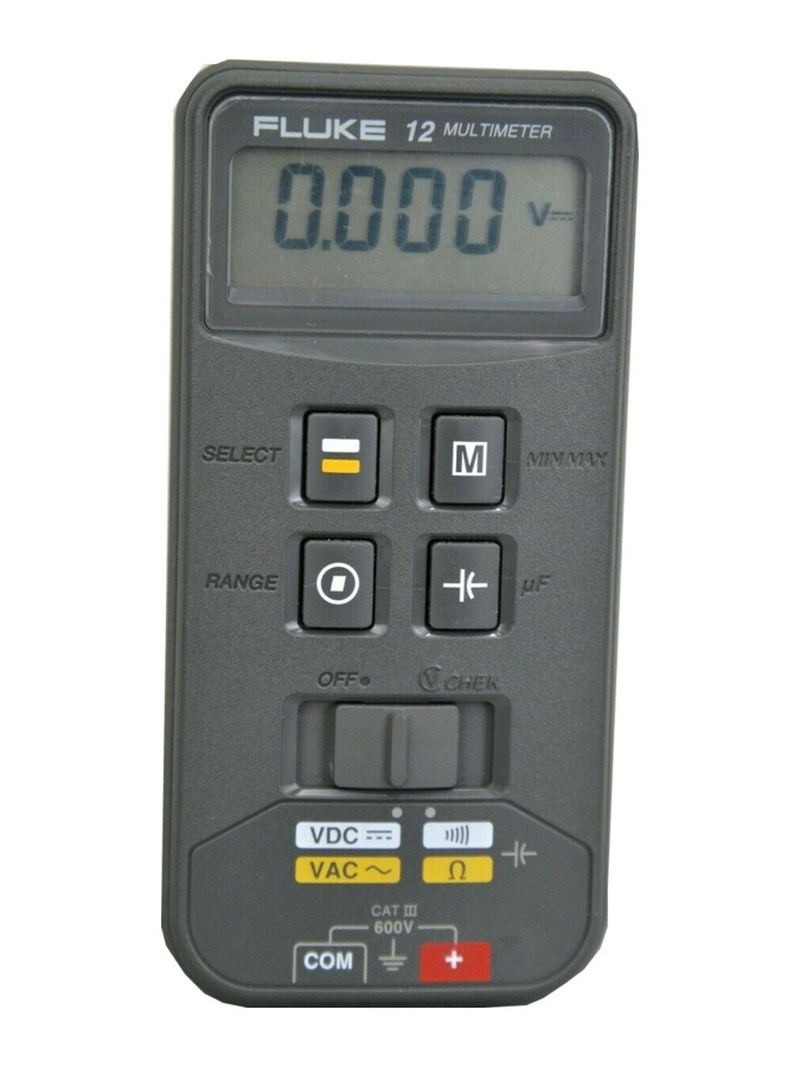

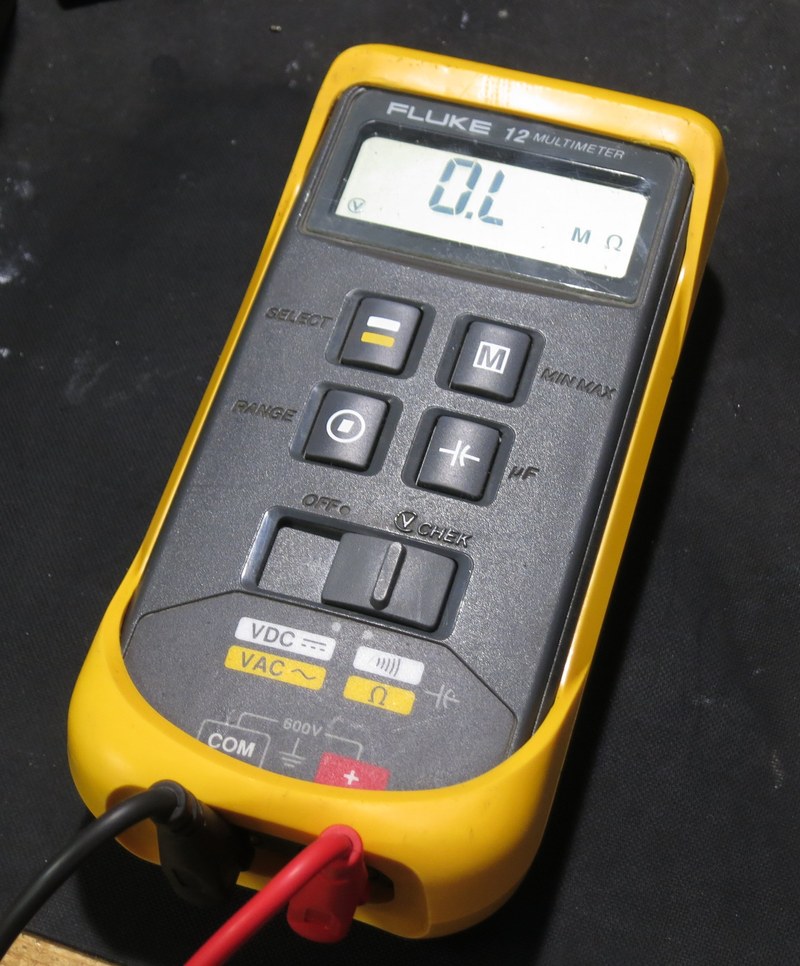

Мультиметр Fluke 12 — компактный измерительный прибор с функцией автоматической диагностики электрических цепей
Fluke 12 — цифровой мультиметр исторической серии Fluke, предназначенный для измерения напряжения, сопротивления и проверки электрических соединений. Прибор представляет собой компактное устройство для повседневной диагностики электронных и электротехнических цепей. Одной из особенностей модели является функция V-Chek, позволяющая выполнять автоматическую проверку цепи и переключать характер измерения в зависимости от обнаруженного электрического состояния. Мультиметр ориентирован на применение при обслуживании низковольтного оборудования. При рассмотрении модели необходимо учитывать ее поколение и характеристики первоначальной документации, не приписывая ей функции современных мультиметров True-RMS.
Технические характеристики
Основные подтвержденные параметры Fluke 12:
- производитель — Fluke,
- категория — компактный цифровой мультиметр,
- модель — 12,
- максимальное рабочее напряжение измерительных входов — 600 В,
- типовое напряжение тестирования диодов — 2,4–3,0 В,
- типовой испытательный ток проверки диодов — 0,95 мА,
- обнаружение кратковременного обрыва или замыкания — от 250 мкс,
- характерное время реакции Min/Max до 80% — 100 мс,
- диапазон таймера регистрации — до 100 ч,
- разрешение таймера — 1 мин,
- тип основной индикации — цифровой ЖК-дисплей,
- специальный режим — V-Chek,
- дополнительный режим — LoZ,
- назначение — диагностика электрических цепей.
Особенности конструкции
Измерительный тракт Fluke 12 включает входные защитные элементы, электронные делители напряжения, схему измерения сопротивления и цифровой преобразователь. При подключении к источнику напряжения входной сигнал проходит через соответствующую цепь обработки. Микропроцессор вычисляет результат и выводит его на дисплей. В режиме V-Chek прибор способен использовать предусмотренный алгоритм определения электрического состояния цепи. Это облегчает быстрые проверки, когда необходимо отличить наличие напряжения от состояния проводника. Режим LoZ характеризуется пониженным входным сопротивлением. Он позволяет уменьшать влияние некоторых паразитных напряжений, возникающих в результате электромагнитной связи между соседними проводниками. Однако включение LoZ создает дополнительную нагрузку на проверяемую цепь. Поэтому использовать его следует только там, где такое воздействие допустимо. При измерении сопротивления мультиметр формирует собственный испытательный сигнал. Если в цепи присутствует внешнее напряжение, результат может быть ошибочным, а измерительная операция — опасной.
Области применения
Fluke 12 применяется для электротехнических проверок:
- проводка оборудования,
- источники питания,
- релейная автоматика,
- контактные соединения,
- диодные цепи,
- электронные модули,
- диагностика обрывов,
- проверка напряжения,
- обслуживание приборной электроники,
- лабораторные работы.
Компания «Олниса» осуществляет поставки измерительных приборов Fluke. Поставка модели Fluke 12 зависит от доступности соответствующего исторического исполнения. Предприятие поставляет контрольно-измерительную технику по России.
Преимущества
Основные практические достоинства:
- быстрая проверка электрического состояния цепи,
- режим снижения влияния наведенного напряжения,
- фиксация кратковременных нарушений непрерывности,
- компактная конструкция,
- простое управление,
- проверка полупроводниковых переходов,
- возможность регистрации изменения измеренного параметра.
Таким образом, Fluke 12 — цифровой мультиметр для диагностики напряжения, сопротивления и электрической непрерывности. Его специальные режимы позволяют выполнять проверки цепей с учетом особенностей паразитных напряжений и кратковременных контактных нарушений. Компания «Олниса» поставляет измерительное оборудование Fluke и организует поставки приборов для промышленной электротехники по России.
