Портативный счетчик частиц Fluke 985 — точность измерений и удобство эксплуатации
Fluke 985 представляет собой портативный оптический счетчик аэрозольных частиц, предназначенный для исследования чистоты воздуха в помещениях и воздушных потоках. Прибор регистрирует отдельные частицы, распределяет их по размерным каналам и формирует количественные результаты для заданного объема пробы. Его применяют при проверке вентиляции, оценке эффективности фильтрации и наблюдении за состоянием контролируемых производственных зон.
Технические характеристики
Основные параметры Fluke 985 определяют:
- количество размерных каналов — 6,
- пороговые размеры частиц — 0,3; 0,5; 1,0; 2,0; 5,0 и 10,0 мкм,
- объемный расход воздуха — 2,83 л/мин, что соответствует 0,1 кубического фута в минуту,
- эффективность счета для частиц размером 0,3 мкм — 50 %,
- эффективность счета для частиц размером более 0,45 мкм — 100 %,
- контроль нулевого счета — не более 1 частицы за 5 минут,
- емкость памяти — 10 000 записей,
- диагональ цветного дисплея — 3,5 дюйма,
- разрешение дисплея — 320 × 240 пикселей,
- продолжительность автономной работы — до 10 часов,
- время зарядки аккумулятора — около 3,5 часа,
- интерфейсы передачи данных — USB и Ethernet.
Эффективность счета выражает вероятность регистрации частиц заданного размера относительно эталонного метода. Значение 50 % на нижнем пороге чувствительности связано с особенностями обнаружения наиболее слабых оптических импульсов. Его нельзя интерпретировать как универсальную погрешность всех каналов: для более крупных частиц условия регистрации отличаются. Расход 2,83 л/мин задает объем воздуха, прошедшего через измерительную систему. При непрерывном отборе в течение 1 минуты номинальный объем пробы составляет 2,83 л, за 5 минут — 14,15 л, за 10 минут — 28,3 л. Увеличение продолжительности отбора повышает число зарегистрированных событий и улучшает статистическую устойчивость оценки малых концентраций.
Принцип работы оптической системы
Измерительный цикл включает перемещение воздуха через чувствительную область, преобразование рассеянного света в электрические импульсы и распределение событий по каналам. Функциональная последовательность имеет следующий вид:
- поступление аэрозоля через входной патрубок,
- протягивание пробы встроенным насосом,
- пересечение частицей освещенной лазером области,
- сбор рассеянного излучения оптической системой,
- преобразование света фотоприемником в электрический сигнал,
- оценка амплитуды импульса и отнесение события к размерному каналу,
- накопление счетных результатов и сохранение записи.
Амплитуда сигнала связана с оптическими свойствами и размером частицы. Поэтому определяемый диаметр является оптическим эквивалентом, установленным при калибровке. Форма, показатель преломления и прозрачность реального аэрозоля могут влиять на распределение по размерным группам. При сравнении разных сред необходимо учитывать эту зависимость.
Режимы измерения и представления данных
Настройки измерительного цикла позволяют организовать разовую проверку или последовательное наблюдение. Пользователь задает продолжительность отбора, число повторений и интервалы между пробами. Основные способы работы и обработки результатов включают:
- однократный отбор пробы для оценки конкретной точки,
- повторяемые измерения для наблюдения за изменением концентрации,
- непрерывный счет для оперативного отслеживания загрязнения,
- кумулятивное представление количества частиц выше выбранного порога,
- дифференциальное представление количества частиц в размерном интервале,
- сохранение результатов с привязкой к месту и времени отбора.
Кумулятивный канал 0,5 мкм отражает частицы размером от 0,5 мкм и выше. Дифференциальное представление выделяет отдельные диапазоны: например, между порогами 0,5 и 1,0 мкм. Эти способы описывают одну пробу по-разному, поэтому их нельзя смешивать при сравнении серий измерений или оценке динамики загрязнения. Численную концентрацию рассчитывают делением зарегистрированного количества на объем пробы. Если за 1 минуту зарегистрировано 283 частицы, то при номинальном расходе 2,83 л/мин концентрация составляет 100 частиц/л, или 100 000 частиц/м3. Такой расчет иллюстрирует нормирование объема и не заменяет проверку фактического расхода.
Конструкция и организация контроля

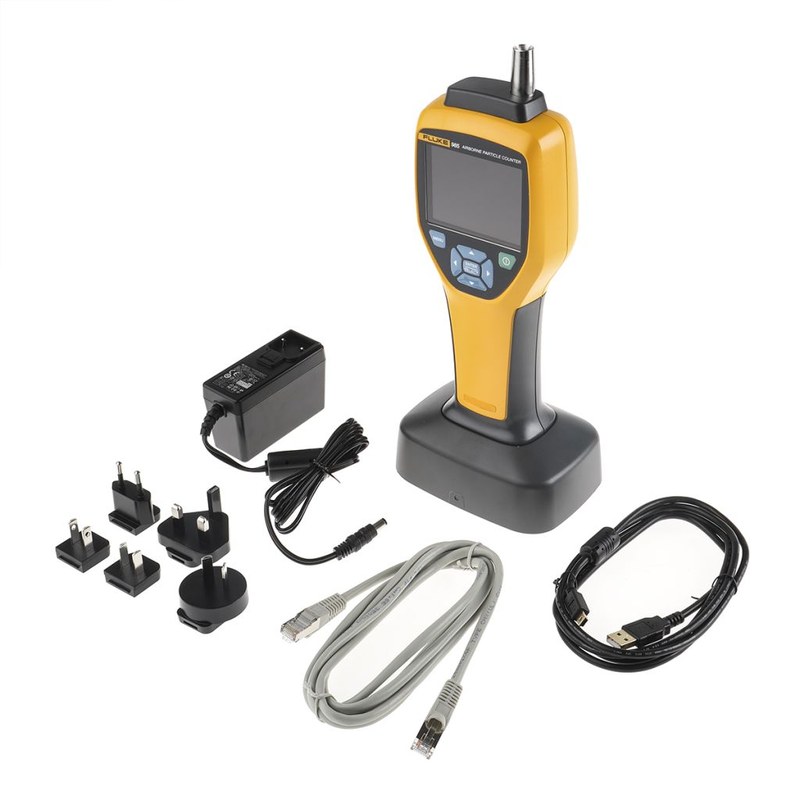

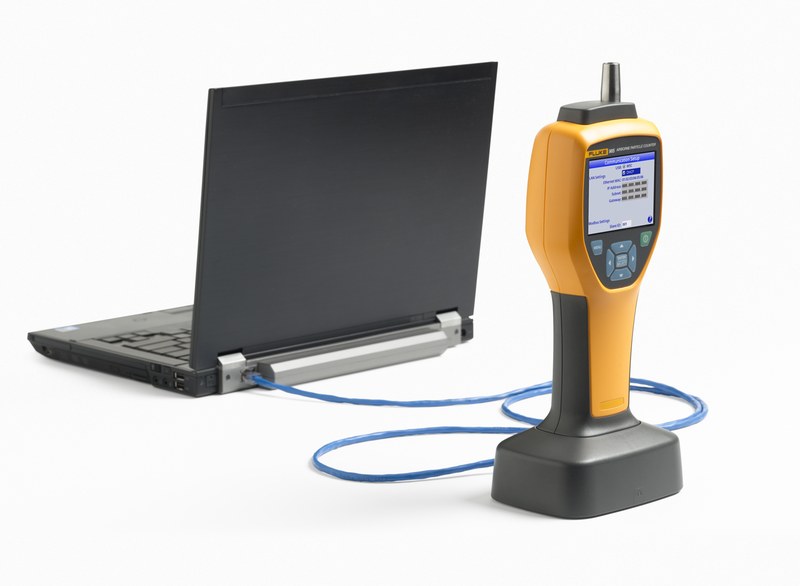

Корпус прибора объединяет воздушный тракт, оптический блок, насос, электронную систему обработки и аккумулятор. Цветной дисплей отображает результаты по каналам. Встроенная память позволяет сохранять серии измерений, а интерфейсы связи обеспечивают перенос данных для дальнейшего анализа. При подготовке измерений важна воспроизводимость условий. Воздухозаборник располагают в выбранной точке без перекрытия входа, а при контроле направленного потока учитывают ориентацию пробоотборного устройства. Длинные соединительные трубки и резкие изгибы могут увеличивать потери крупных частиц, изменяя состав аэрозоля до его поступления в чувствительную область.
Таким образом, Fluke 985 обеспечивает количественную оценку аэрозольного загрязнения по 6 размерным каналам и позволяет сопоставлять результаты при фиксированных условиях отбора. Информативность контроля определяется совместным учетом размера частиц, объема пробы и режима воздушного потока. Компания «Олниса» поставляет промышленное оборудование для предприятий и производственных объектов. Поставка счетчиков частиц Fluke 985 расширяет возможности оснащения систем контроля чистоты воздуха. «Олниса» — поставщик измерительного оборудования для задач промышленного контроля.
