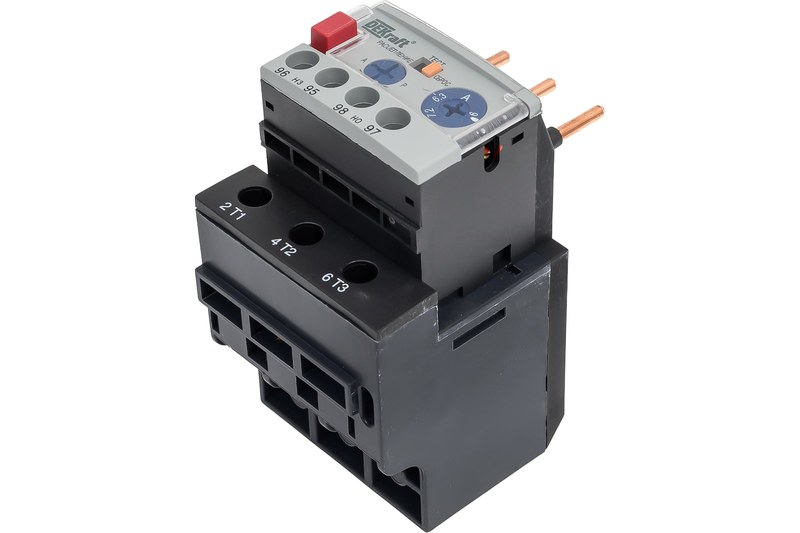

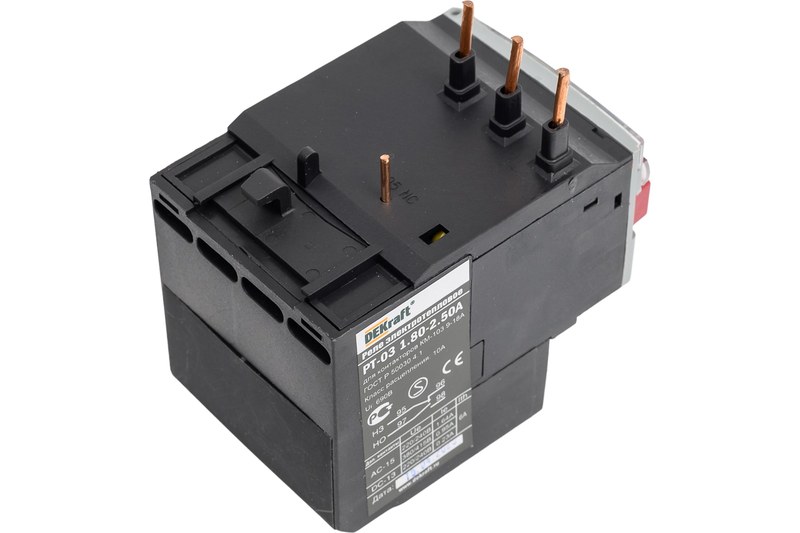

Реле контроля тока DEKraft — функциональное оборудование для промышленных электроустановок
Реле тока используют для контроля электрической нагрузки и передачи сигнала при выходе измеряемого значения за установленный предел. Устройства включают в схемы управления двигателями, насосами и другими потребителями, чтобы обнаруживать перегрузку, недогрузку, остановку или обрыв цепи.
Технические параметры
Перед применением сверяют электрические, измерительные и эксплуатационные данные:
- род измеряемого тока — переменный, постоянный или иной предусмотренный сигнал,
- номинальную частоту сети; 50 Гц приведены как пример распространенной частоты,
- диапазон измерения и пределы настройки уставки в амперах,
- точность измерения и погрешность порога в процентах,
- напряжение питания реле, отличное от напряжения контролируемой цепи,
- диапазон задержки срабатывания и возврата, если доступна настройка,
- величину гистерезиса или способ ее задания,
- номинальный ток и напряжение выходных контактов для требуемой категории нагрузки,
- электрическую износостойкость, степень защиты и допустимую температуру,
- тип монтажа, габариты, сечение проводников и момент затяжки клемм.
Конструкция
Типовой аппарат включает измерительный вход, преобразователь сигнала, электронный блок сравнения, органы настройки и выходной коммутационный элемент. Измерение выполняется непосредственно или через внешний трансформатор тока. При трансформаторном включении первичный проводник проходит через магнитопровод, а вторичная обмотка передает на реле уменьшенный сигнал; коэффициент трансформации и требования ко вторичной цепи должны соответствовать схеме. К функциональным узлам и элементам конструкции относятся:
- измерительный вход, рассчитанный на паспортный диапазон тока,
- вход питания электронной схемы с указанным изготовителем напряжением,
- регулятор уставки, задающий порог в амперах или долях номинального значения,
- регулятор выдержки времени, если он предусмотрен исполнением,
- выходные контакты NO и NC — нормально разомкнутую и нормально замкнутую пары,
- индикатор наличия питания или срабатывания, если он предусмотрен,
- клеммы питания, измерения и выходного сигнала с маркировкой назначения.
Принципы и режимы работы
Преобразователь формирует сигнал, пропорциональный току, а электронная схема сравнивает его с уставкой. При выполнении условия выход переключается сразу или по истечении задержки. Если предусмотрен гистерезис, порог возврата отличается от порога срабатывания, что уменьшает многократное переключение при небольших колебаниях тока. Типовая логика контроля максимального тока включает следующие состояния:
- при значении ниже уставки выход сохраняет исходное состояние,
- при превышении порога начинается отсчет задержки, если она задана,
- после выдержки контакт переключается и передает сигнал управления,
- при снижении тока ниже порога возврата выход восстанавливается или ожидает сброса при наличии фиксации.
Таким образом, реле тока DEKraft контролирует нагрузку и передает сигнал в цепь управления. Его параметры зависят от модели, а значения 12 А, 15 А, коэффициент 1,25 и частота 50 Гц выше приведены только как примеры. Компания «Олниса» поставляет промышленное оборудование для предприятий и инженерных систем. В каталоге «Олниса» представлены реле тока DEKraft и другая электротехническая аппаратура промышленного назначения. «Олниса» поставляет компоненты для электрических систем предприятиям промышленности.
