Набор щупов Fluke для точного контроля электрических параметров
Набор щупов Fluke представляет собой комплект контактных принадлежностей, соединяющих входы измерительного прибора с исследуемой электрической цепью. Характеристики комплекта определяют допустимые условия подключения, но сами щупы не выполняют вычисление измеряемой величины.
Технические характеристики

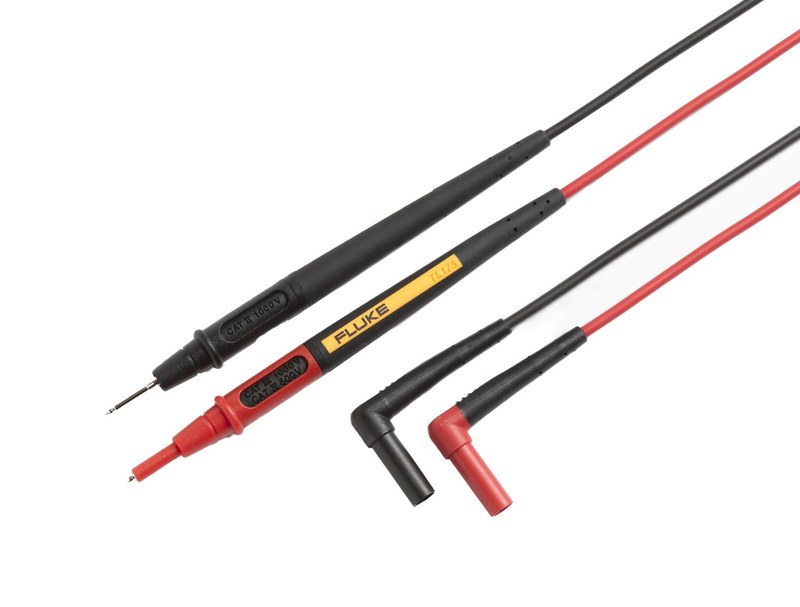

Для комплекта TL175 основными параметрами являются:
- количество испытательных проводов — 2, красный и черный,
- номинальный допустимый ток комплекта — 10 А,
- длина каждого испытательного провода — 1,2 м,
- регулируемая длина открытого металлического наконечника — от 4 до 19 мм,
- категория при минимально открытом наконечнике — CAT III 1000 В,
- дополнительная категория при минимально открытом наконечнике — CAT IV 600 В,
- категория при полностью открытом наконечнике — CAT II 1000 В,
- тип приборного соединения — защищенный штекер диаметром 4 мм,
- материал наружной изоляции проводов — силикон,
- система контроля повреждения изоляции — WearGuard,
- механизм регулирования защитной части — TwistGuard.
Значение 10 А характеризует принадлежность и не разрешает подключать любой вход мультиметра к цепи такого тока. Допустимый режим определяется одновременно щупами, входным гнездом, предохранителем и пределом самого прибора. Аналогично обозначение 1000 В нельзя переносить на каждую категорию: для CAT IV в приведенном исполнении указан предел 600 В.
Конструкция и контактные элементы
Комплект образует непрерывный электрический путь от металлического наконечника до приборного штекера. Основные элементы выполняют следующие функции:
- металлический наконечник создает непосредственный контакт с выводом или клеммой,
- изолирующая защитная часть ограничивает доступную длину металла,
- корпус рукоятки обеспечивает удержание и позиционирование щупа,
- защитный упор отделяет область захвата от рабочей части,
- гибкий провод передает электрический сигнал к прибору,
- разгрузка натяжения уменьшает изгибающую нагрузку у соединений,
- защищенный штекер закрывает контакт приборного конца изолирующей оболочкой.

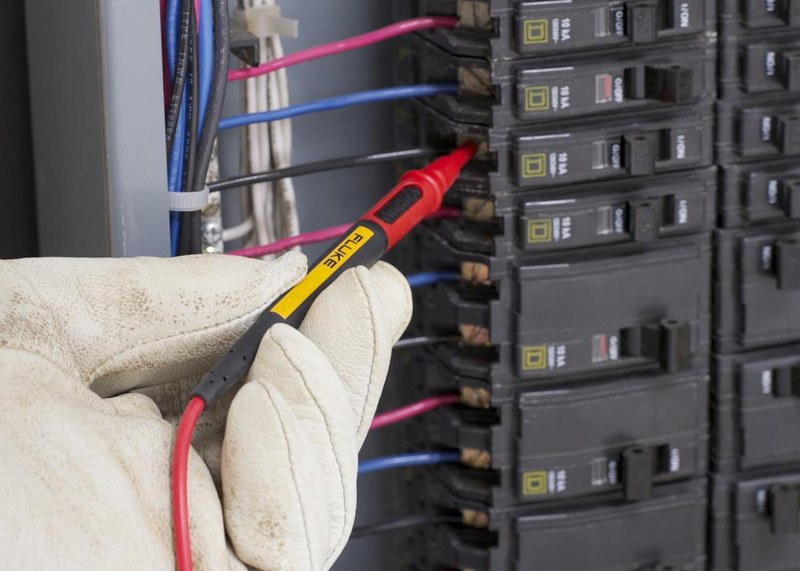

Механизм TwistGuard изменяет длину открытого наконечника вращением защитной части. Минимальное открытие 4 мм уменьшает вероятность случайного касания соседних токоведущих деталей. Открытие до 19 мм облегчает доступ к углубленным контактам, однако сопровождается переходом к условиям CAT II. Положение защиты выбирают до подключения к цепи. Двухслойная изоляция WearGuard позволяет заметить износ наружного слоя по появлению контрастного внутреннего материала. Этот признак служит основанием для прекращения применения поврежденного провода. Система не измеряет сопротивление изоляции и не заменяет осмотр наконечников, штекеров и мест входа кабеля в корпус.
Принцип работы и измерительные режимы
Электрическая функция щупов определяется схемой включения прибора. В режиме напряжения через вход проходит небольшой ток, ограниченный входным сопротивлением мультиметра. В режиме измерения тока проводники включаются в разрыв цепи, поэтому через них протекает измеряемый ток. Режим задается самим мультиметром. Типовые варианты использования различаются следующим образом:
- измерение постоянного напряжения — подключение к двум точкам с учетом полярности,
- измерение переменного напряжения — подключение к двум точкам исследуемой цепи,
- измерение сопротивления — подача прибором испытательного сигнала на обесточенный элемент,
- проверка целостности — регистрация прибором малого сопротивления соединения,
- проверка диодов — измерение падения напряжения при заданном прибором токе,
- измерение тока — последовательное подключение через соответствующий токовый вход.
Качество контакта влияет на результат через дополнительное сопротивление и устойчивость соединения. При измерении малых сопротивлений двухпроводная схема учитывает сопротивление обоих проводов и контактных переходов. При токе 10 А даже сопротивление соединения 0,01 Ом вызывает падение напряжения 0,1 В и выделение мощности 1 Вт. Это расчетный пример, а не паспортное сопротивление TL175.
Совместимость и условия применения
Применимость набора определяется не только диаметром штекера. Необходимо учитывать форму защитной оболочки, глубину гнезда и допустимые параметры измерительного входа. Перед подключением проверяют следующие условия:
- соответствие штекеров конструкции входных гнезд прибора,
- совпадение выбранного режима с назначением используемых входов,
- допустимость напряжения для прибора и всех принадлежностей,
- соответствие категории безопасности месту измерения,
- отсутствие трещин, надрезов и оголения проводников,
- устойчивость наконечников и надежность приборных соединений,
- отсутствие загрязнений, способных ухудшить изоляцию.
Таким образом, набор щупов Fluke TL175 обеспечивает контактное подключение измерительного прибора и позволяет регулировать открытие наконечника от 4 до 19 мм. Его практическая ценность определяется сочетанием гибких проводов, защищенных соединений и визуального контроля износа изоляции. Достоверность измерения зависит от исправности принадлежностей, качества контакта и правильной схемы подключения. Компания «Олниса» поставляет промышленное оборудование и измерительные принадлежности Fluke. Поставка наборов щупов Fluke позволяет оснащать предприятия принадлежностями для электрических измерений. «Олниса» — поставщик промышленного оборудования для производственных и эксплуатационных задач.
