Источники бесперебойного питания ELTEX для надежного электропитания оборудования

Источники бесперебойного питания (ИБП) применяются для поддержания электропитания оборудования при нарушениях в сети переменного тока. Для телекоммуникационных узлов это особенно важно: прекращение питания маршрутизатора, коммутатора или другого сетевого устройства может привести к потере связи и нарушению обмена данными. ИБП Eltex рассматривается в данной статье как аппарат для защиты совместимой аппаратуры связи и вычислительных устройств. Точные параметры зависят от модели и исполнения, поэтому численные диапазоны ниже описывают типовые инженерные значения для ИБП соответствующего класса, а не паспорт одной конкретной модели.

Принцип действия и основные режимы

В типовой схеме сетевое напряжение поступает на входной блок, затем преобразуется и подается на нагрузку. При наличии сети ИБП одновременно поддерживает аккумулятор в заряженном состоянии. Если входное напряжение исчезает или выходит за допустимые пределы, устройство задействует накопленную энергию батареи и преобразует ее в выходное напряжение. Продолжительность автономной работы определяется емкостью аккумулятора и фактической потребляемой мощностью нагрузки. Режимы работы, реализуемые в зависимости от топологии и модели, включают следующие состояния:

• Работа от сети — нагрузка питается от внешнего источника через входные цепи ИБП, а зарядное устройство восполняет запас энергии аккумулятора,
• Работа от батареи — инвертор формирует выходное переменное напряжение из постоянного напряжения аккумуляторной батареи,
• Автоматический переход — при исчезновении сети или недопустимом отклонении напряжения нагрузка переключается на инвертор; время перехода у линейно-интерактивных и резервных схем обычно составляет единицы миллисекунд, тогда как онлайн-схема с двойным преобразованием может обеспечивать питание без перерыва,
• Байпас — нагрузка соединяется с входной сетью в обход инвертора, если это предусмотрено конструкцией; такая цепь может использоваться при перегрузке или обслуживании,
• Заряд и поддержание батареи — зарядный узел восстанавливает емкость после разряда и поддерживает аккумулятор в готовности, ограничивая ток и напряжение в соответствии с применяемой батареей,
• Сигнализация и контроль — световые индикаторы, звуковые сигналы или интерфейс связи сообщают о состоянии сети, батареи, нагрузки и неисправностях.

Конструкция и функциональные узлы

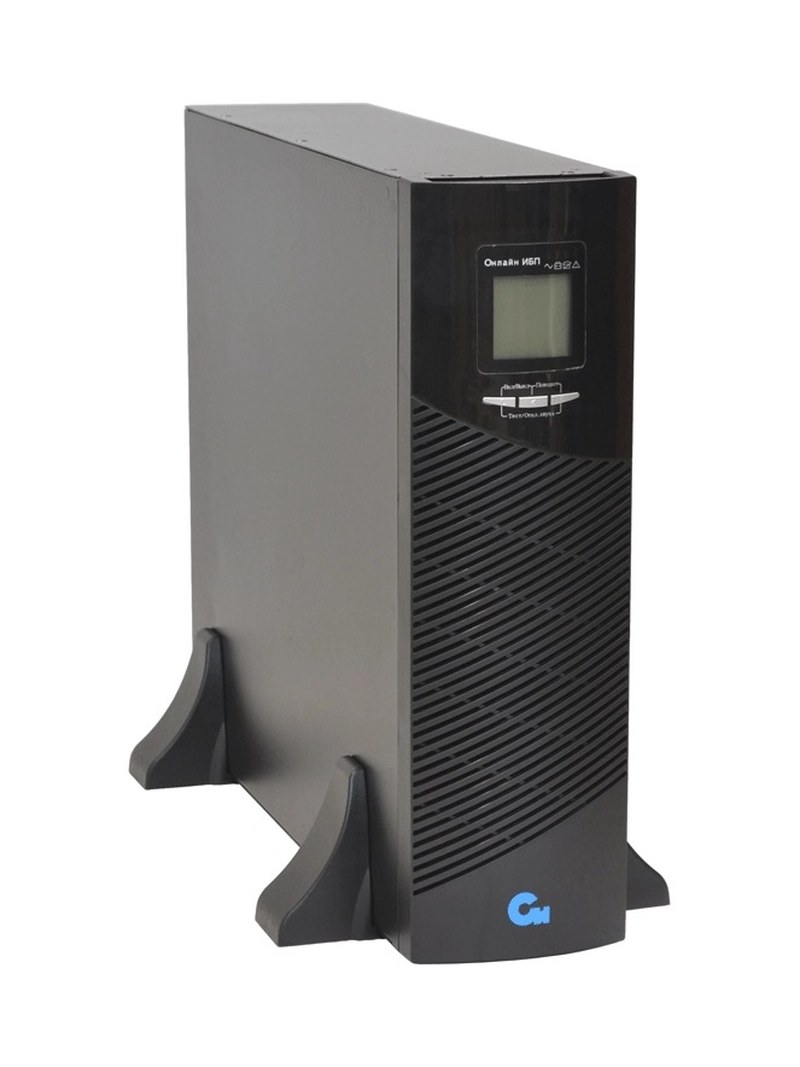

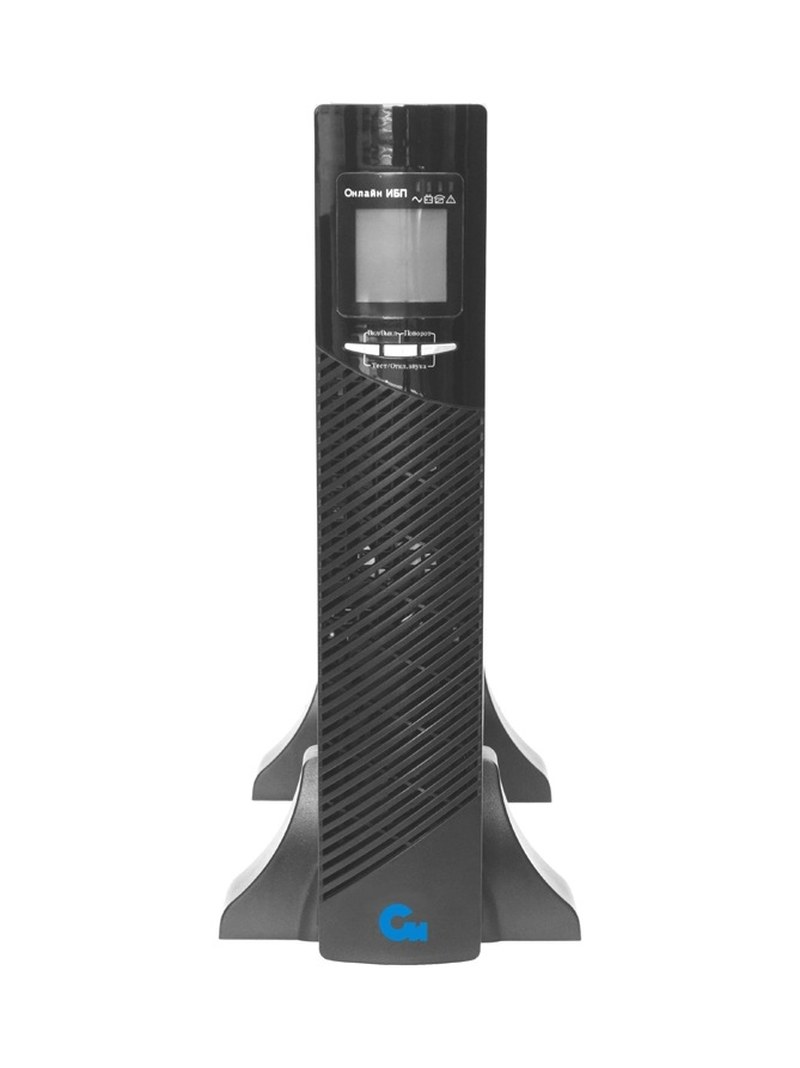

Конструктивно ИБП объединяет входной фильтр, блок преобразования энергии, аккумуляторную батарею, систему управления и выходные цепи. В изделиях для телекоммуникационного применения корпус может быть рассчитан на установку в шкаф или стойку; исполнение и высота в монтажных единицах U устанавливаются для каждой модели отдельно. Электрические соединители, вентиляционные каналы и органы индикации располагаются так, чтобы обеспечить подключение, отвод тепла и контроль состояния аппарата. Основные узлы выполняют взаимосвязанные функции:

• Входной фильтр снижает воздействие части импульсных помех и высокочастотных составляющих, поступающих из питающей сети,
• Выпрямитель преобразует входное переменное напряжение в постоянное и обеспечивает энергией внутреннюю шину постоянного тока,
• Зарядное устройство регулирует ток заряда батареи; для распространенных свинцово-кислотных аккумуляторов номинальное напряжение одной ячейки составляет 2 В, а батареи собирают из нескольких последовательно соединенных ячеек,
• Аккумуляторный блок хранит энергию для автономного режима; его емкость указывается в ампер-часах, например 7 или 9 А·ч для отдельных малых батарей, но наличие таких значений не является характеристикой всех аппаратов Eltex,
• Инвертор преобразует постоянное напряжение в переменное; выход может иметь синусоидальную или ступенчатую форму, что следует учитывать при подключении нагрузки,
• Контроллер сопоставляет измеренные значения напряжения и тока с заданными порогами, управляет переключением режимов и формирует сигналы состояния,
• Выходной блок содержит разъемы для нагрузки, а в отдельных исполнениях — дополнительные коммуникационные интерфейсы для мониторинга.

Технические характеристики и их интерпретация

Номинальная мощность ИБП задается в вольт-амперах (ВА) и ваттах (Вт). ВА отражают полную мощность, а Вт — активную составляющую, непосредственно потребляемую нагрузкой. При коэффициенте мощности 0,7 аппарат на 1000 ВА может обеспечивать около 700 Вт активной мощности; фактическое соотношение зависит от модели. Поэтому оценивать совместимость только по числу ВА недостаточно: необходимо учитывать паспортную мощность ИБП, пусковые токи и суммарное потребление подключенных устройств. Параметры, которые описывают работу аппарата и требуют проверки в документации, включают:

• Номинальное входное напряжение — для однофазных устройств распространено значение 220–230 В переменного тока с частотой 50 Гц,
• Номинальное выходное напряжение — в однофазных сетях обычно составляет 220–230 В при частоте 50 Гц,

• Допустимый диапазон входного напряжения — у разных схем и моделей может составлять, например, приблизительно 160–280 В без перехода на батарею; точные пороги различаются,
• Выходная мощность — задается в ВА и Вт, а длительная нагрузка не должна превышать ни одного из этих ограничений,
• Время автономной работы — определяется емкостью батареи, ее состоянием, температурой и мощностью нагрузки; его рассчитывают для конкретного сочетания ИБП и потребителей,
• Время переключения — для схем с переходом между сетью и инвертором обычно измеряется миллисекундами; у онлайн-архитектуры двойного преобразования переход нагрузки между источниками может отсутствовать,
• Форма выходного напряжения — синусоидальная форма предпочтительна для чувствительных блоков питания, а допустимость ступенчатой формы устанавливается изготовителем подключаемой аппаратуры,
• Коэффициент мощности нагрузки — отражает соотношение активной и полной мощности и влияет на допустимую суммарную нагрузку,
• Защита от перегрузки — задается по величине и длительности превышения номинала, после чего ИБП может ограничить выход или перейти в байпас,
• Температура эксплуатации — рабочий диапазон устанавливается паспортом; при повышенной температуре сокращается срок службы аккумулятора,
• Интерфейсы мониторинга — наличие USB, последовательного порта или сетевого модуля зависит от конкретной конфигурации.

Расчет нагрузки и времени автономии

Для корректной работы сначала суммируют потребляемую активную мощность всех подключаемых приборов. Затем результат сравнивают с предельной мощностью ИБП в ваттах и проверяют полную мощность в вольт-амперах. Для оборудования с импульсными блоками питания учитывают коэффициент мощности и кратковременные пусковые токи. Практический запас по мощности снижает риск перегрузки и оставляет возможность подключить дополнительный прибор, если это допускает модель. Параллельное соединение батарей повышает емкость при сохранении напряжения только при соответствующей поддержке со стороны устройства и одинаковых параметрах аккумуляторов. Последовательное соединение повышает напряжение батарейного блока, но не его емкость в ампер-часах. Изменять состав аккумуляторной цепи произвольно нельзя: необходимо соблюдать допустимые напряжение, тип батарей и режим заряда, указанные изготовителем ИБП.

Таким образом, ИБП Eltex предназначен для сохранения электропитания подключенной аппаратуры при перерывах и отклонениях в сети, а результат определяется архитектурой преобразования, запасом энергии батареи и характеристиками нагрузки. Номинальная мощность, диапазон входного напряжения, время переключения, тип выходного сигнала и емкость батареи должны оцениваться совместно и уточняться по паспорту конкретного исполнения. Компания «Олниса» поставляет промышленное оборудование, включая источники бесперебойного питания Eltex. В ассортименте представлены решения для задач электропитания телекоммуникационной и промышленной инфраструктуры. «Олниса» обеспечивает поставку оборудования для предприятий и организаций, которым необходимы надежные компоненты для построения систем электроснабжения.
