Анализатор аккумуляторных батарей Fluke BT520 — функциональные возможности и особенности эксплуатации
Fluke BT520 предназначен для диагностики стационарных аккумуляторных батарей, применяемых в источниках бесперебойного питания, системах резервного электроснабжения и распределительных установках. Прибор измеряет внутреннее сопротивление и напряжение батареи, позволяет проверять межэлементные соединения и сравнивать результаты последовательных обследований. Основная задача такого контроля — обнаружение изменений электрических параметров до выраженного ухудшения работы аккумуляторной цепи.
Технические характеристики
Измерительные диапазоны прибора охватывают низкоомные цепи аккумуляторных установок и напряжения, встречающиеся в батарейных сборках. Основные числовые параметры представлены ниже:
- диапазоны измерения сопротивления — 3, 30, 300 и 3000 мОм,
- разрешение на диапазоне 3 мОм — 0,001 мОм,
- разрешение на диапазоне 30 мОм — 0,01 мОм,
- разрешение на диапазоне 300 мОм — 0,1 мОм,
- разрешение на диапазоне 3000 мОм — 1 мОм,
- предельное измеряемое сопротивление — 3 Ом,
- верхний предел измерения постоянного напряжения — 1000 В,
- верхний предел измерения переменного напряжения — 600 В,
- категория измерений для соответствующих условий применения — CAT III 600 В и CAT II 1000 В,
- номинальное напряжение аккумуляторного блока питания — 7,4 В,
- емкость аккумуляторного блока питания — 3000 мА·ч,
- продолжительность работы от заряженного аккумулятора — до 8 ч.
Разрешение характеризует шаг отображения, но не заменяет погрешность. Шаг 0,001 мОм соответствует 1 мкОм. На результат влияют контакт щупов, состояние выводов и электрические помехи.
Принцип измерения сопротивления
В основе контроля низких сопротивлений лежит четырехпроводная схема. Для определения сопротивления используются отдельные токовые и потенциальные контакты. Такое разделение уменьшает влияние сопротивления измерительных проводов на зарегистрированное падение напряжения и особенно важно при работе с величинами порядка единиц миллиом. Измерительный процесс включает несколько связанных операций:
- подачу измерительного сигнала через токовую пару контактов,
- регистрацию отклика через отдельную потенциальную пару,
- вычисление сопротивления по электрическому отклику исследуемого участка,
- одновременное представление сопротивления и напряжения батареи,
- сопоставление результата с установленными порогами.
При измерении аккумулятора прибор оценивает сопротивление по отклику на переменный измерительный сигнал. Полученное значение зависит от метода испытания и не тождественно сопротивлению, рассчитанному по изменению постоянного тока при нагрузочном тесте. Сравнивать результаты разных методов без учета этих различий некорректно. Для наблюдения динамики желательно сохранять одинаковую методику и одинаковые точки подключения.
Режимы работы и регистрация
BT520 поддерживает обычные измерения и последовательный контроль батарейной цепи. Разделение этих режимов позволяет использовать прибор как для проверки отдельного соединения, так и для организованного обследования большого числа аккумуляторов. Сохранение результатов уменьшает риск смешения данных разных элементов. Рабочие функции прибора охватывают следующие операции:
- измерение внутреннего сопротивления аккумулятора,
- измерение постоянного напряжения на его выводах,
- контроль переменного напряжения,
- измерение пульсаций напряжения,
- проверку сопротивления межэлементных соединений,
- обычный режим для отдельных измерительных точек,
- последовательный режим для обследования батарейной сборки,
- сохранение результатов во внутренней памяти,
- передачу сохраненных данных на компьютер через USB.
Контроль пульсаций дополняет измерение постоянной составляющей напряжения. Переменная составляющая возникает вследствие работы зарядного устройства и взаимодействия батареи с нагрузкой. Ее повышенный уровень может сопровождаться дополнительным нагревом и ускоренным старением. Интерпретировать пульсации следует с учетом допустимых значений для конкретного аккумулятора и характеристик зарядной системы.
Конструкция и организация контроля

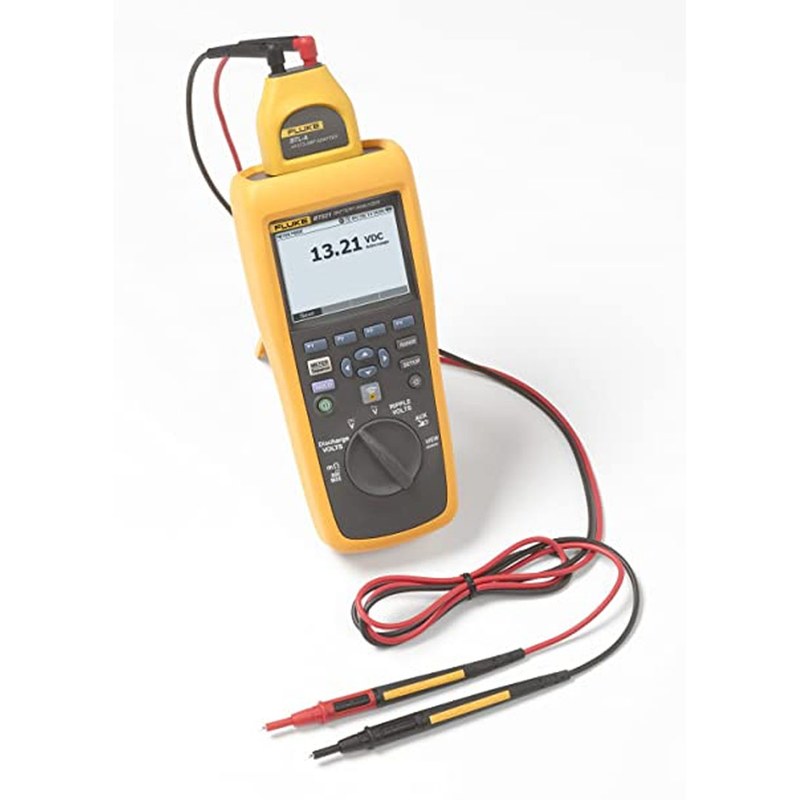

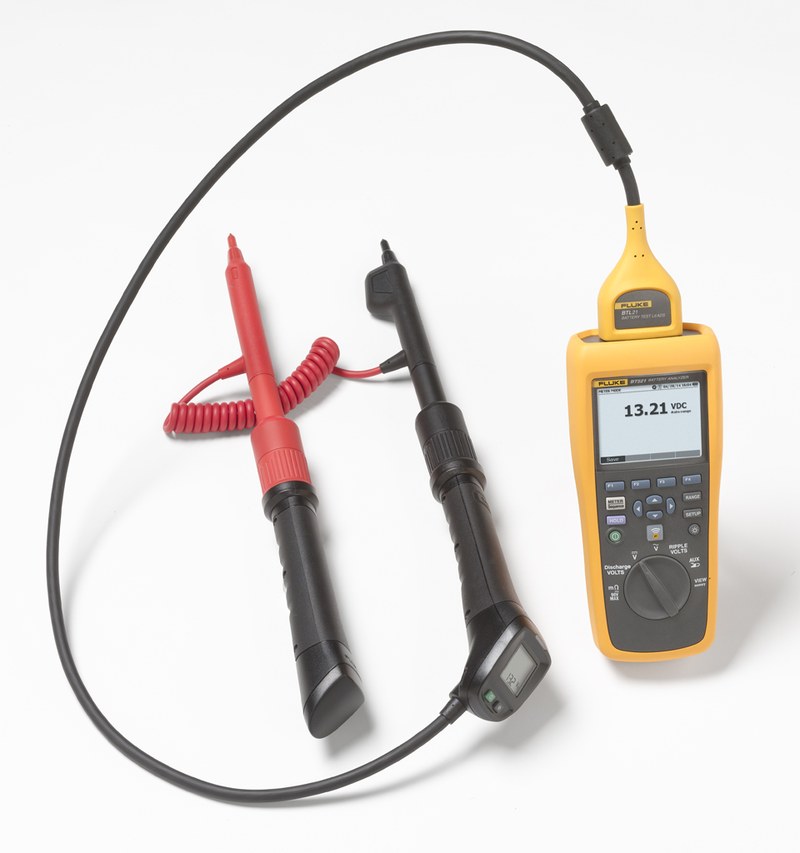

BT520 объединяет измерительный блок, дисплей, клавиши и автономное питание. Щупы обеспечивают раздельное подключение токовых и потенциальных цепей. Практическую работу определяют следующие конструктивные элементы:
- дисплей для отображения измеренных величин и состояния прибора,
- клавишные органы управления режимами и сохранением данных,
- измерительные входы для подключения батарейных щупов,
- четырехпроводные принадлежности для низкоомных измерений,
- перезаряжаемый аккумулятор для автономной работы,
- USB-интерфейс для переноса зарегистрированных результатов.
Таким образом, Fluke BT520 объединяет измерение низких сопротивлений, контроль напряжения и последовательную регистрацию результатов. Совместная оценка этих данных позволяет обнаруживать неоднородность батарейной цепи и изменения контактных соединений. При повторных измерениях наиболее информативна динамика параметров, полученная по устойчивой методике. Компания «Олниса» поставляет промышленное оборудование, включая измерительные приборы Fluke. Поставка Fluke BT520 от «Олниса» обеспечивает предприятия оборудованием для контроля аккумуляторных систем. «Олниса» — поставщик промышленного оборудования для задач надежного электроснабжения.
