Купить Fluke 106 в «Олниса» — компактный цифровой мультиметр для точных измерений
Fluke 106 представляет собой переносной цифровой мультиметр для измерения напряжения, силы тока, сопротивления и емкости. Прибор предназначен для проверки электрических цепей, компонентов и источников питания в пределах установленных диапазонов. Прибор применяют для контроля электрооборудования и электронных узлов.
Технические характеристики
Параметры определяют допустимые нагрузки сети. Для Fluke 106 заданы характеристики:
- максимальное отображаемое число — 6000 отсчетов,
- верхний предел измерения постоянного напряжения — 600 В,
- верхний предел измерения переменного напряжения — 600 В,
- максимальный измеряемый постоянный ток — 10 А,
- максимальный измеряемый переменный ток — 10 А,
- верхний предел измерения сопротивления — 40 МОм,
- верхний предел измерения емкости — 1000 мкФ,
- категория электрической безопасности — CAT III 600 В,
- питание — 2 батареи типоразмера AAA,
- типовая продолжительность работы батарей — 200 ч,
- габариты корпуса — 142 × 69 × 28 мм,
- масса прибора — около 200 г.
Число отсчетов характеризует дискретность индикации. На диапазоне 6 В разрешение составляет 0,001 В, на диапазоне 600 В — 0,1 В. При смене предела изменяется вклад младших разрядов в погрешность.
Измерение напряжения
Контроль напряжения выполняется при параллельном подключении прибора к участку цепи. Входная схема ослабляет сигнал до уровня, допустимого для аналого-цифрового преобразователя. Диапазоны постоянного напряжения включают:
- 600 мВ с разрешением 0,1 мВ,
- 6 В с разрешением 0,001 В,
- 60 В с разрешением 0,01 В,
- 600 В с разрешением 0,1 В.
Базовая погрешность измерения постоянного напряжения составляет ±(0,5 % показания + 3 единицы младшего разряда). При показании 100,0 В на диапазоне 600 В расчетная граница погрешности равна ±0,8 В: процентная составляющая дает 0,5 В, разрядная — 0,3 В. Такая запись позволяет связать паспортную точность с конкретным результатом. Для переменного напряжения предусмотрены пределы 6, 60 и 600 В. Погрешность составляет ±(1,0 % показания + 3 единицы младшего разряда) в частотном интервале 40–500 Гц. Fluke 106 не относится к мультиметрам True RMS: при искаженной форме напряжения показания могут отличаться от истинного среднеквадратического значения. Особенно это важно для выходов преобразователей частоты и импульсных регуляторов.
Измерение тока
В режиме амперметра ток проходит через внутренний измерительный шунт. Напряжение на шунте преобразуется в числовое значение силы тока. Для подключения необходимо разорвать цепь и включить прибор последовательно с нагрузкой. Основные особенности режима следующие:
- измерение постоянного и переменного тока через отдельное токовое гнездо,
- использование общего гнезда COM для второго измерительного провода,
- верхняя граница измерения — 10 А,
- защита токового входа плавким предохранителем.
Подключение токового входа непосредственно к источнику напряжения создает путь с малым сопротивлением и способно вызвать короткое замыкание. Поэтому перед измерением проверяют положение переключателя и подключение проводов. При оценке тока учитывают также падение напряжения на шунте: включение амперметра изменяет сопротивление исследуемой цепи. Допустимую продолжительность измерения больших токов и интервалы охлаждения определяют по руководству прибора. Исправность предохранителя обязательна для защиты токового тракта.
Сопротивление, прозвонка и емкость
Пассивные параметры проверяют на обесточенном участке. В режиме сопротивления мультиметр формирует тестовый сигнал и оценивает отклик цепи. Рабочие диапазоны сопротивления составляют:
- 400 Ом,
- 4 кОм,
- 40 кОм,
- 400 кОм,
- 4 МОм,
- 40 МОм.
При измерении малых сопротивлений учитывают сопротивление проводов и контактов. На мегаомных пределах влияют загрязнение, влажность и касание выводов. Параллельные элементы схемы могут уменьшать результат. Прозвонка сопровождается звуковой сигнализацией при низком сопротивлении проверяемого участка. Этот режим удобен для обнаружения разрывов проводников и проверки соединений. Звуковой сигнал подтверждает наличие проводящего пути, однако не характеризует качество силового контакта при рабочей нагрузке. Емкость измеряется по электрическому отклику конденсатора на тестовое воздействие. Верхняя граница 1000 мкФ позволяет проверять широкий круг элементов. Перед подключением конденсатор разряжают; остаточное напряжение и параллельные цепи способны исказить результат. Измерение емкости не определяет автоматически эквивалентное последовательное сопротивление и ток утечки.
Конструкция и обработка сигнала

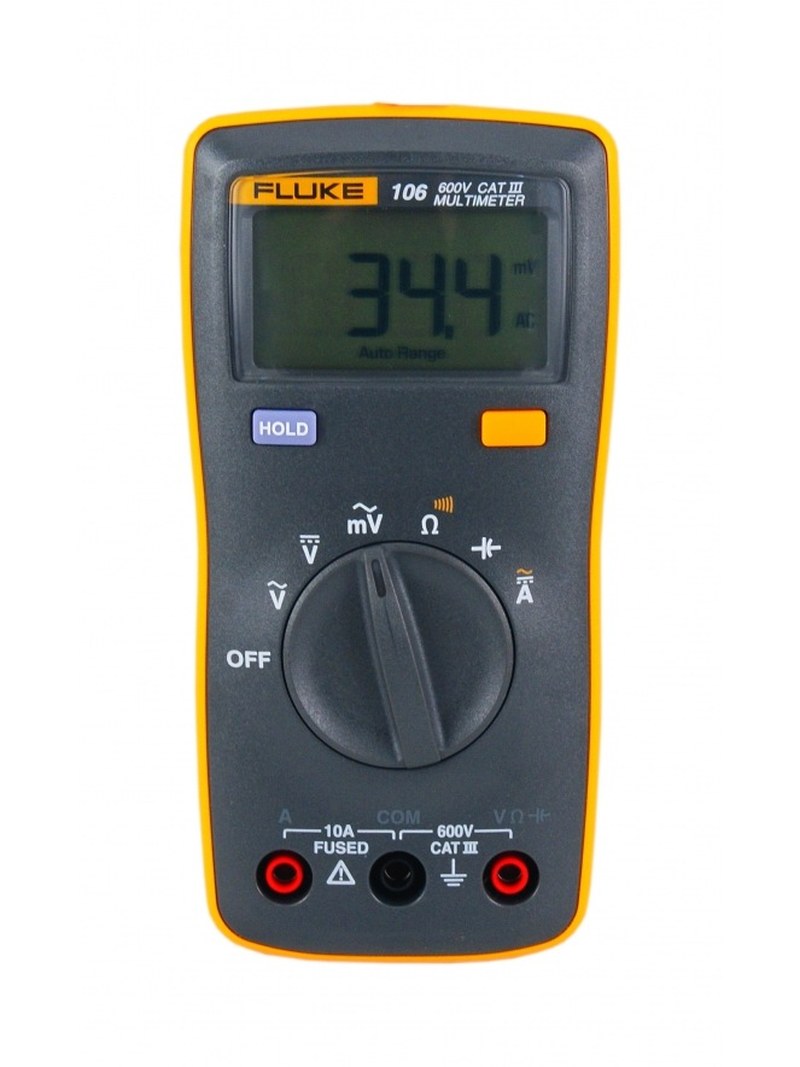

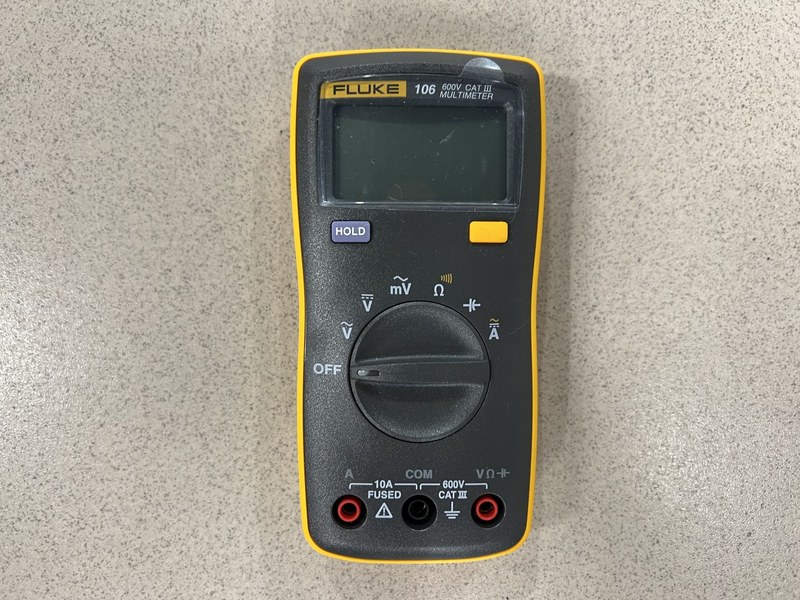

Устройство объединяет входные цепи, преобразователь и систему индикации в одном корпусе. Функционально конструкция включает:
- поворотный переключатель измеряемой величины,
- жидкокристаллический дисплей цифровых показаний,
- входные гнезда для напряжения, сопротивления и тока,
- общий измерительный вход COM,
- электронную схему автоматического выбора диапазона,
- кнопку удержания показаний Data Hold,
- батарейный отсек для 2 элементов AAA.
Автоматический выбор диапазона согласует сигнал с возможностями преобразователя. Data Hold сохраняет число для считывания. Функции осциллографического анализа и журналирования отсутствуют.
Таким образом, Fluke 106 сочетает диапазоны до 600 В и 10 А с контролем сопротивления до 40 МОм и емкости до 1000 мкФ. Его техническая ценность определяется компактностью, автоматическим выбором предела и понятной индикацией при соблюдении условий измерения. Компания «Олниса» поставляет промышленное оборудование, включая измерительные приборы Fluke. Купить Fluke 106 в «Олниса» можно для оснащения предприятий и производственных подразделений. Поставка мультиметров Fluke помогает пополнять парк приборов для повседневного электрического контроля.
