Реле напряжения DEKraft 220 В — защита электрических цепей от повышенного и пониженного напряжения

Реле напряжения DEKraft для однофазной сети 220 В автоматически контролирует действующее значение напряжения и отключает подключенную линию при выходе показателя за заданные пределы. После нормализации параметра устройство выдерживает заданную паузу и восстанавливает питание. Такой принцип снижает риск повреждения бытовой и промышленной аппаратуры при продолжительном повышении или понижении напряжения. Реле не стабилизирует сеть, не защищает от перегрузки и короткого замыкания и не заменяет автоматический выключатель.

Технические характеристики

Основные электрические параметры задаются изготовителем для каждого исполнения:

• Номинальное напряжение сети — 220 В переменного тока,
• Номинальная частота — 50 Гц,
• Число контролируемых фаз — 1,
• Контролируемая величина — действующее значение напряжения,
• Верхний порог отключения — регулируемый или фиксированный согласно модели,
• Нижний порог отключения — регулируемый или фиксированный согласно модели,
• Ток силовых контактов — паспортное значение артикула, например 16, 32 или 40 А,
• Время возврата — фиксированное или регулируемое согласно диапазону конкретного изделия,
• Монтаж — на DIN-рейку 35 мм для модульного исполнения,
• Ширина корпуса — число модулей по 17,5 мм, определяемое исполнением,
• Степень защиты — значение IP согласно паспорту,
• Рабочая температура — паспортный диапазон окружающей среды,
• Тип индикации — экран и/или светодиодные индикаторы, если предусмотрены конструкцией.

Принцип измерения и отключения

Фазный и нейтральный проводники подключаются согласно схеме на корпусе. Измерительная цепь преобразует входной сигнал, а электронный контроллер определяет его действующее значение и сравнивает его с порогами. При аварийном отклонении управляющая схема переводит силовой элемент в отключенное состояние. В модульных устройствах часто применяется электромеханическое реле; конкретный способ коммутации и характеристики контактов уточняются по паспорту артикула. После срабатывания нагрузка отделяется от контролируемой сети. Когда напряжение устойчиво возвращается в допустимое окно, контроллер выжидает заданную задержку и замыкает выход. Задержка предотвращает повторные пуски нагрузки сразу после аварийного восстановления. Реле реагирует на уровень напряжения, но не исправляет его и не устраняет краткий импульс, возникающий за микросекунды. Для стабилизации, защиты от сверхтока и импульсных перенапряжений применяются отдельные аппараты.

Конструкция и монтаж

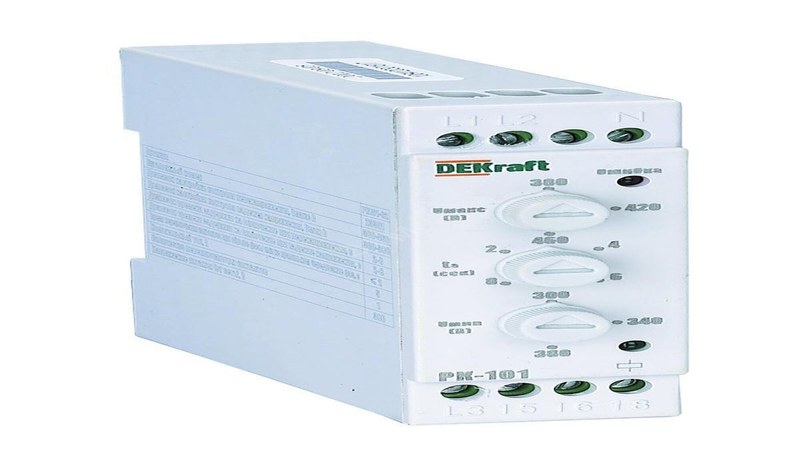

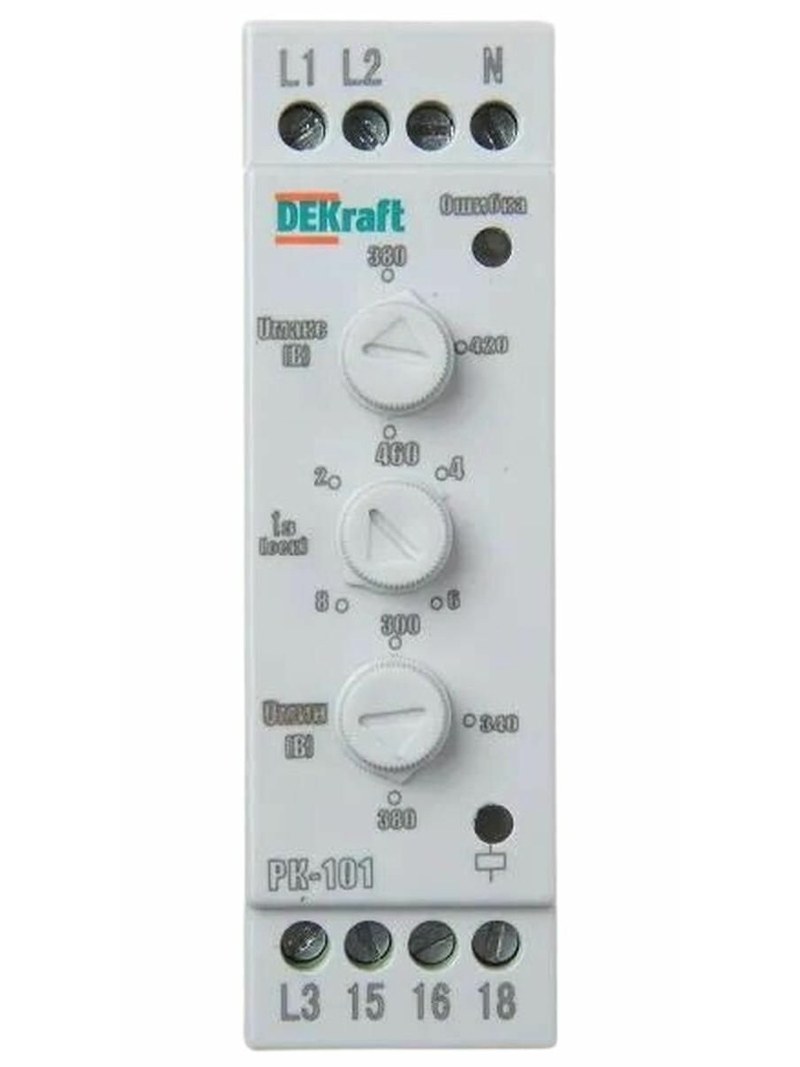

Типовое модульное изделие устанавливается в распределительном щите на DIN-рейку шириной 35 мм. На передней панели могут находиться цифровой дисплей, световые индикаторы, кнопки настройки и схема клемм. В корпусе размещаются электронная плата, измерительный узел, источник питания и коммутационный элемент. Один модуль обычно имеет ширину 17,5 мм; корпус конкретного реле может занимать один или несколько модулей, поэтому фактические габариты определяют по паспорту. Входные клеммы соединяют с питающей сетью, выходные — с защищаемой линией. Номинальный ток контактов ограничивает ток прямой коммутации. Если рабочий или пусковой ток нагрузки выше паспортного предела реле, его используют в управляющей цепи контактора, а силовой ток переключает контактор. При этом учитываются ток катушки, схема управления и совместимость коммутационных аппаратов. Реле напряжения не заменяет защиту от сверхтока: автоматический выключатель выбирают с учетом проводки и нагрузки.

Режимы работы

Электронная схема непрерывно сравнивает измеренное сетевое напряжение с заданным рабочим окном. При значении в допустимых границах силовой выход остается замкнутым. При выходе за предел устройство размыкает цепь, индицирует аварию и ожидает, пока параметр вернется к норме. Далее отсчитывается задержка повторного включения. Она позволяет не запускать потребитель сразу после кратковременного восстановления питания. Функции устройства определяются уставками и состоянием выхода:

• Защита от перенапряжения — отключение при превышении верхнего предела, например 250 В,
• Защита от пониженного напряжения — отключение при снижении ниже нижнего предела, например 180 В,
• Нормальный режим — питание нагрузки при напряжении в настроенном окне, к примеру 190–245 В,
• Задержанный возврат — автоматическое включение после паузы, например от 5 до 300 с, если такой диапазон предусмотрен моделью,
• Индикация — отображение измеренного значения, уставок или состояния коммутационного выхода согласно исполнению.

Применение в системе защиты

Реле используют на однофазных линиях с бытовой техникой, насосами, холодильными агрегатами и средствами автоматики. Уставки соотносят с допустимым диапазоном питаемого оборудования, а время возврата — с требуемой паузой перед повторным пуском. Автоматический выключатель защищает от сверхтока, УЗО реагирует на утечку, УЗИП ограничивает импульсные перенапряжения; реле DEKraft контролирует длительное отклонение сетевого напряжения и не заменяет эти аппараты.

Таким образом, реле напряжения DEKraft для сети 220 В обеспечивает контроль верхнего и нижнего пределов, автоматическое отключение при аварийном отклонении и возврат питания после заданной паузы. Результат зависит от исполнения, номинального тока, корректности уставок, схемы монтажа и соответствия нагрузки паспортным ограничениям. Приведенные в статье значения 180 В, 250 В, 16 А, 32 А и 5–300 с служат примерами инженерного описания и требуют сверки с документацией конкретного артикула. Компания «Олниса» поставляет промышленное оборудование, включая реле напряжения DEKraft для однофазных сетей 220 В. Поставка электротехнических компонентов «Олниса» ориентирована на предприятия, монтажные организации и владельцев производственной инфраструктуры. «Олниса» предлагает оборудование DEKraft как часть ассортимента для комплектации систем промышленного электроснабжения.
