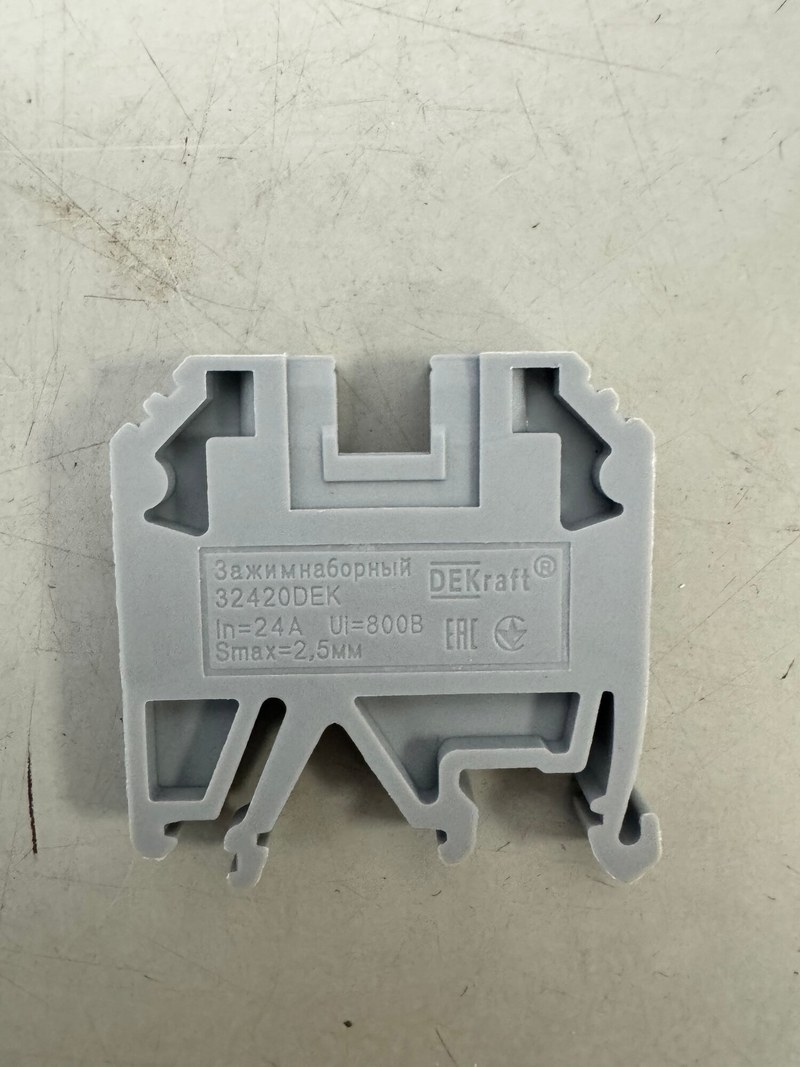

Клеммные зажимы DEKraft ЗН-101 серые для распределительных шкафов и щитового оборудования

Зажим наборный DEKraft ЗН-101 в сером исполнении предназначен для организации электрических соединений внутри распределительных устройств и шкафов управления. Он формирует компактный контактный узел, к которому подключают проводники цепей питания, управления или сигнализации. Серый цвет корпуса помогает визуально отличать такие зажимы от элементов, маркированных цветом для специальных цепей, например защитного заземления.

Технические характеристики

Параметры ЗН-101 следует указывать по паспорту именно той модификации, которая устанавливается в изделие. Одного наименования «DEKraft ЗН-101 серый» недостаточно, чтобы достоверно назначить численные значения номинального тока, сечения проводника или напряжения изоляции. На практике для описания и проверки зажима используют следующие характеристики:

• Тип изделия — наборный зажим для электрических соединений,
• Серия — DEKraft ЗН-101,
• Цвет корпуса — серый,
• Номинальный ток — значение по маркировке или паспорту конкретного исполнения,
• Номинальное напряжение — значение по документации изготовителя,
• Допустимое сечение проводника — диапазон, указанный для соответствующей модификации,
• Тип подключаемого проводника — однопроволочный или многопроволочный согласно паспорту,
• Способ присоединения — конструкция контактного узла конкретного исполнения,
• Способ монтажа — совместимое основание или держатель, предусмотренный конструкцией,
• Материал токоведущей части — значение по документации изготовителя,
• Материал изоляционного корпуса — значение по документации изготовителя,
• Рабочая температура и степень защиты — по паспорту изделия и условиям установки.

Номинальный ток нельзя определять по внешнему виду или габаритам зажима. Например, для цепи с током 10 А необходимо проверить, что такой режим разрешен изготовителем при фактическом сечении и типе проводника, температуре внутри шкафа и способе группировки элементов. Номинальные значения применяют только в пределах условий, указанных в документации. Аналогично проверяют допустимое напряжение. В сетях с напряжением 230 В переменного тока и в трехфазных сетях 400 В фазное и линейное напряжения различаются, однако пригодность конкретного зажима определяется его паспортным значением и категорией применения. Само упоминание стандартных уровней 230/400 В не является подтверждением, что конкретная модификация ЗН-101 рассчитана на оба режима.

Конструкция устройства

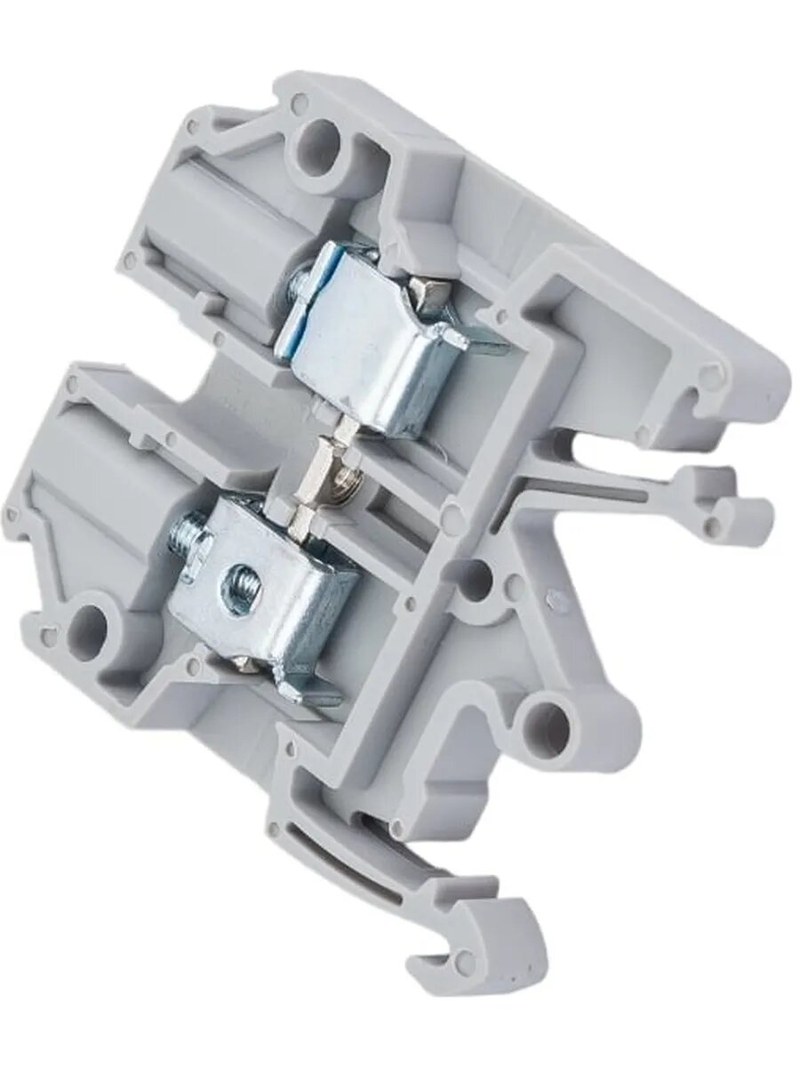

Конструкция наборного зажима объединяет изоляционное основание и токопроводящую контактную часть. Изоляционный корпус отделяет проводник от монтажной поверхности и соседних токоведущих узлов. Контактный элемент передает ток между подключенными цепями. Способ фиксации проводника — винтовой, пружинный или иной — определяется конкретным исполнением ЗН-101 и не должен выводиться только из названия модели. При монтаже несколько зажимов могут располагаться в ряд на предусмотренном держателе или монтажном основании. Такое размещение упорядочивает электрические соединения, сокращает число свободно проложенных перемычек и облегчает визуальную проверку шкафа. Условия установки, включая совместимый профиль и способ закрепления, необходимо сверять с конструкцией самого изделия и требованиями к сборке распределительного устройства. Серый корпус служит элементом визуальной идентификации, но не задает электрическую функцию автоматически. Назначение цепи следует обозначать маркировкой, схемой или принятой на объекте системой цветов. Это особенно важно в шкафах, где рядом расположены силовые проводники, сигнальные цепи и цепи управления.

Принцип работы и режимы эксплуатации

При подключении проводника контактный узел создает электрическое соединение между токоведущей частью зажима и жилой. В винтовом исполнении прижим формируется усилием винта; в пружинном — упругим элементом контактной системы. Для ЗН-101 конкретный механизм следует устанавливать по фактической конструкции, поскольку тип зажима нельзя достоверно определить по одному обозначению. В штатном режиме контактный узел проводит ток подключенной цепи в пределах номинального значения. При превышении допустимой нагрузки нагрев соединения увеличивается. Если ток, сечение проводника или качество контакта не соответствуют условиям эксплуатации, температура может превысить допустимую для материалов корпуса и изоляции. По этой причине зажим не следует использовать как средство защиты от перегрузки.

В режиме монтажа проводник подготавливают в соответствии с требованиями к длине зачистки и способу подключения. Для многопроволочной жилы важно не допускать распушения отдельных проволок, а для однопроволочной — повреждения металла при зачистке. Если для выбранного исполнения предусмотрена подготовка конца проводника наконечником, ее выполняют с учетом допускаемого типа и сечения наконечника. При эксплуатации соединение подвергается тепловым циклам, вибрации и воздействию окружающей среды. Поэтому условия размещения зажима должны соответствовать документации: учитывают температуру внутри оболочки, наличие пыли и влаги, а также близость источников тепла. Нельзя переносить на ЗН-101 степень защиты всего шкафа: она определяется корпусом распределительного устройства и способом его сборки.

Монтаж и контроль соединения

Перед монтажом отключают питание соответствующей цепи и проверяют отсутствие напряжения предусмотренным для этого прибором. Затем выбирают проводник, допустимый для конкретного исполнения, подготавливают его конец и фиксируют в контактном узле способом, заданным конструкцией зажима. Если изготовитель указывает момент затяжки, соединение затягивают с соблюдением этого значения; произвольное увеличение усилия может повредить резьбу, жилу или контактную пластину. После подключения проверяют, что проводник зафиксирован без перекоса, изоляция не попала в токоведущую зону, а оголенная часть не выступает за пределы, предусмотренные конструкцией. Соседние элементы не должны создавать случайный контакт между цепями. Маркировка проводов и зажимов должна соответствовать электрической схеме, чтобы при обслуживании можно было проследить назначение каждого соединения. До ввода шкафа в работу проверяют правильность сборки, затяжку соединений и электрическую непрерывность соответствующих цепей. В процессе эксплуатации осмотр проводят в порядке, установленном регламентом установки. Признаки потемнения корпуса, запах нагретой изоляции, ослабление проводника или следы перегрева требуют выяснения причины до дальнейшей работы цепи.

Области применения

ЗН-101 применяют в распределительных устройствах и шкафах, где необходимо организовать компактные соединения проводников. Конкретная область применения зависит от номинальных параметров и конструкции исполнения. До установки проверяют совместимость зажима с проводником, монтажным основанием и электрическими режимами цепи. Зажим не предназначен для самостоятельного отключения нагрузки, ограничения тока или обнаружения аварии. Он также не обеспечивает гальваническую развязку и не заменяет клемму защитного проводника, если конструкция и маркировка изделия не задают такую функцию. При проектировании соединений учитывают не только ток, но и условия нагрева, расположение в шкафу, требования к изоляционным промежуткам и порядок обслуживания.

Таким образом, DEKraft ЗН-101 серый представляет собой наборный зажим для организации соединений внутри электротехнических устройств. Его назначение определяется конструкцией контактного узла, а допустимые ток, напряжение, сечение проводника и условия монтажа — паспортом конкретного исполнения. Проверка этих параметров позволяет корректно включить зажим в схему и обеспечить надежность соединений. Компания «Олниса» поставляет промышленное оборудование и электротехнические изделия для предприятий и организаций. В ассортименте компании представлены решения для оснащения производственных и распределительных систем. «Олниса» обеспечивает поставку оборудования DEKraft, включая наборные зажимы ЗН-101 серого исполнения.
