Автомат DEKraft 11078DEK: работа теплового и электромагнитного расцепителей

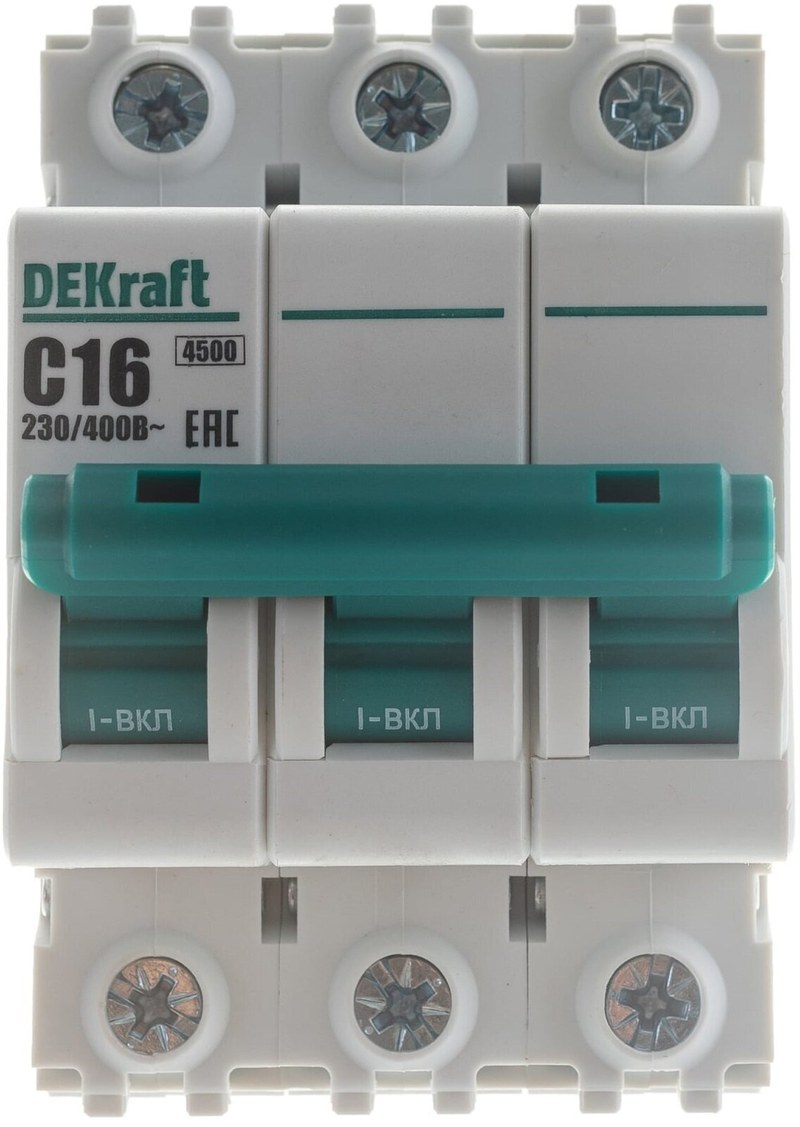

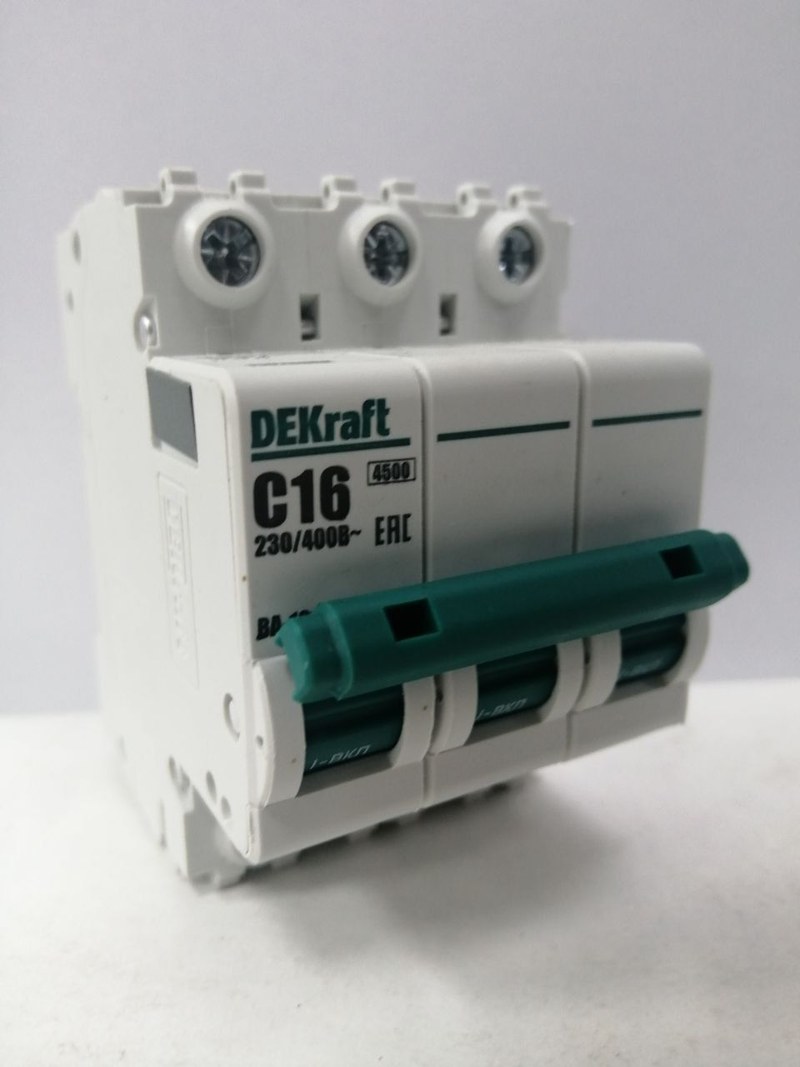

Автоматический выключатель DEKraft 11078DEK относится к модульным аппаратам защиты электрических цепей. Его назначение — отключать питание при перегрузке или коротком замыкании, а также выполнять ручное включение и отключение линии. Аппарат рассматривается как трехполюсное исполнение с номинальным током 16 А серии ВА-101. При установке в трехфазной сети он размыкает три фазных проводника, что позволяет одновременно отключить нагрузку по всем фазам. Выключатель применяют в распределительных щитах зданий, производственных помещений и локальных электротехнических установок. Защищаемая цепь может питать группы осветительных приборов, розеточные линии, маломощные электродвигатели и другое оборудование, если рабочий ток, пусковые характеристики и параметры нагрузки согласованы с характеристиками аппарата. Номинал 16 А не означает, что выключатель ограничивает ток ровно этим значением: тепловой расцепитель допускает кратковременное превышение, а время отключения зависит от величины и длительности перегрузки.

Основные технические характеристики

Параметры ниже описывают типовое исполнение DEKraft ВА-101 11078DEK:

• Тип аппарата — автоматический выключатель модульного исполнения,
• серия — DEKraft ВА-101,
• артикул — 11078DEK,
• число полюсов — 3,
• номинальный ток — 16 А,
• номинальная частота переменного тока — 50 Гц,
• род защищаемой сети — переменный ток,
• номинальное напряжение трехфазной сети — до 400 В,
• характеристика электромагнитного расцепителя — C,
• номинальная отключающая способность — 4,5 кА,
• способ установки — монтаж на DIN-рейку,
• коммутационное положение — ручное включение и отключение,
• назначение расцепителей — защита от перегрузки и короткого замыкания.

Номинальный ток 16 А представляет собой токовую характеристику продолжительного режима при установленных изготовителем условиях. Тепловой расцепитель реагирует на нагрев, возникающий при превышении допустимого тока. Поэтому время отключения обратно связано с величиной перегрузки: умеренное превышение может сохраняться дольше, тогда как существенный сверхток вызывает более быстрое отключение. На работу теплового элемента влияют температура внутри щита, плотность установки модульных аппаратов и тепловое воздействие соседних устройств. Характеристика C задает диапазон срабатывания электромагнитного расцепителя при токе короткого замыкания и других резких бросках. Для автоматов с характеристикой C типичный мгновенный диапазон составляет от 5 до 10 номинальных токов. При номинале 16 А это соответствует ориентировочно 80–160 А. Конкретное время отключения зависит от величины сверхтока, условий сети и параметров аппарата. Такой диапазон позволяет учитывать пусковые токи нагрузок, однако не заменяет проверку селективности и расчетов защиты. Отключающая способность 4,5 кА характеризует предельный ожидаемый ток короткого замыкания, который аппарат способен отключить в предусмотренных условиях. Значение следует сопоставлять с расчетным током в точке установки: оно должно быть не ниже ожидаемого уровня короткого замыкания. Само по себе наличие автомата с заданной отключающей способностью не гарантирует защиту при ошибочном выборе места монтажа, нарушении требований к проводникам или превышении расчетных параметров сети.

Конструкция и составные элементы

Корпус модульного выключателя изготавливают из электроизоляционного материала, устойчивого к нагреву, возникающему при штатной коммутации и срабатывании защиты. Внутри расположены токоведущие части, контактная система, дугогасительный узел, тепловой и электромагнитный расцепители, а также механизм свободного расцепления. Три полюса объединены общим приводом, поэтому перемещение рукоятки управляет контактами всех фаз одновременно. Контактная система состоит из неподвижных и подвижных контактов. При переводе рукоятки в положение включения механизм прижимает контактные поверхности друг к другу, формируя путь для протекания тока. При отключении или срабатывании защиты контакты размыкаются. В момент размыкания электрическая дуга ограничивается камерой с металлическими пластинами, где она разделяется и охлаждается. Это уменьшает ее продолжительность и помогает снизить воздействие на контакты и корпус. Тепловой расцепитель обычно основан на биметаллическом элементе. При длительном превышении номинального тока элемент нагревается и изгибается, воздействуя на механизм расцепления. Электромагнитный расцепитель включает катушку и подвижный сердечник: при большом токе магнитное усилие перемещает сердечник и инициирует быстрое отключение. Оба расцепителя воздействуют на общий механизм свободного расцепления, поэтому защита может сработать независимо от того, удерживает ли оператор рукоятку во включенном положении.

Принцип действия и режимы работы

В нормальном режиме ток проходит через замкнутые контакты каждого полюса. Если нагрузка работает в пределах допустимых значений, тепловой элемент не достигает порога расцепления, а электромагнитный привод остается в исходном состоянии. Ручная рукоятка позволяет включать и отключать цепь, но не предназначена для частых переключений нагрузки, если такая коммутационная функция отдельно не предусмотрена проектом и документацией изделия. При перегрузке ток превышает номинальные 16 А, но не достигает мгновенного порога электромагнитного расцепителя. Тепловой элемент постепенно нагревается и приводит механизм к размыканию контактов. Такая задержка позволяет аппарату различать длительную перегрузку и кратковременный пусковой ток. Чем выше ток относительно номинала, тем быстрее нарастает нагрев и тем вероятнее отключение. При коротком замыкании ток резко возрастает. Электромагнитный расцепитель реагирует на этот бросок и быстро освобождает механизм. Контакты размыкаются на всех трех полюсах, а дугогасительные камеры ограничивают дугу. После устранения причины аварии автомат можно включить повторно, если корпус, контактные соединения и подключенная линия не имеют повреждений. Повторное включение без проверки причины отключения может привести к повторному аварийному режиму.

Состояние аппарата определяется положением рукоятки и фактом срабатывания механизма. Для обслуживания цепи выключатель переводят в отключенное положение, однако одно положение рукоятки не заменяет проверку отсутствия напряжения на рабочем месте. После отключения необходимо учитывать возможность питания участка от других источников, наличие обратной подачи и особенности схемы. Аппарат не выполняет функции устройства защитного отключения и сам по себе не обеспечивает защиту от токов утечки на землю.

Монтаж и эксплуатационные условия

Выключатель устанавливают в распределительном щите на совместимую DIN-рейку. Перед монтажом линию обесточивают, проверяют отсутствие напряжения и убеждаются, что номинальные характеристики аппарата соответствуют проекту. Сечение проводников, способ их прокладки, допустимый длительный ток кабеля и параметры нагрузки должны быть согласованы с номиналом защиты. Нельзя рассматривать 16 А как универсально допустимый ток для любого проводника: нагрев кабеля зависит от материала жилы, сечения, температуры, количества совместно проложенных линий и условий охлаждения. Винтовые клеммы обеспечивают подключение проводников с учетом требований изготовителя к типу жилы и моменту затяжки. Слабое соединение повышает переходное сопротивление и вызывает локальный нагрев, а чрезмерное усилие может повредить зажим или проводник. После монтажа проверяют надежность фиксации на рейке, отсутствие оголенных участков вне клемм и корректность подключения трех фаз. Монтажные операции выполняют при снятом напряжении с соблюдением правил электробезопасности.

Таким образом, DEKraft ВА-101 11078DEK — трехполюсный автоматический выключатель с номинальным током 16 А, предназначенный для защиты трехфазных цепей от перегрузки и короткого замыкания. Тепловой и электромагнитный расцепители обеспечивают разные режимы реагирования, а общий механизм отключает все три полюса. Корректность применения определяется соответствием параметров автомата расчетным условиям сети, кабельной линии и нагрузки. Компания «Олниса» поставляет промышленное оборудование для оснащения предприятий и электротехнических объектов. В ассортименте «Олниса» представлены изделия для построения и обслуживания систем электроснабжения. DEKraft 11078DEK можно приобрести в «Олниса» как часть поставки оборудования для распределительных сетей.
