Промышленный сетевой фильтр EPCOS B84143A — подавление электромагнитных помех в силовой электронике

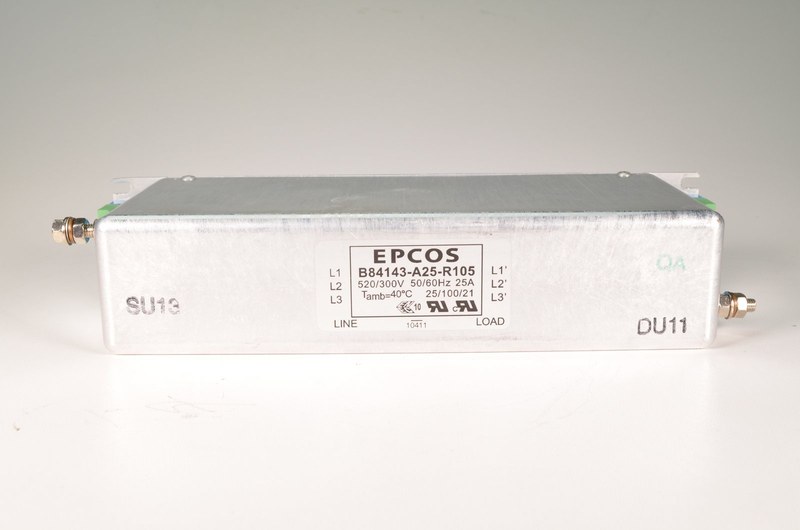

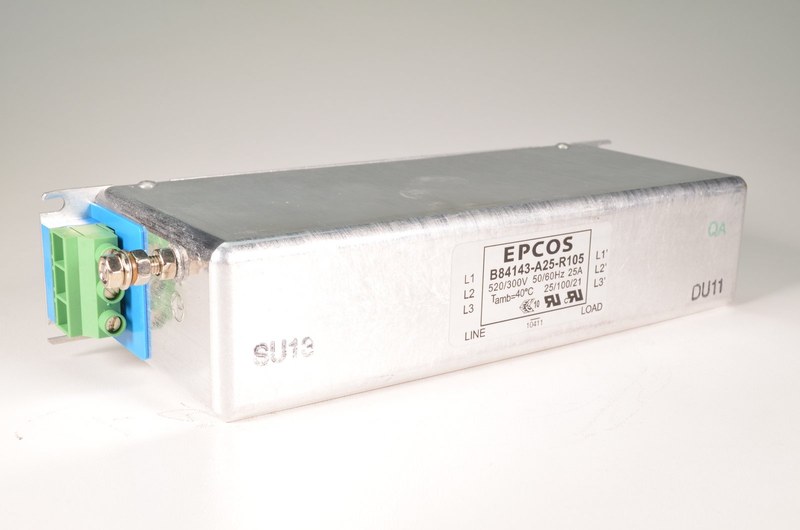

EPCOS B84143A — серия трехлинейных фильтров электромагнитных помех, предназначенных для подключения к питающим цепям преобразовательного и промышленного электротехнического оборудования. Устройства используются для ослабления высокочастотных помех, распространяющихся между силовым преобразователем и электрической сетью. Фильтры серии B84143A*166 рассчитаны на трехфазные системы и применяются в частотных преобразователях, источниках питания и электроприводах. Конструкция объединяет индуктивные и емкостные компоненты, формирующие частотно-зависимое сопротивление для нежелательных электрических сигналов. Назначение фильтра заключается в ограничении кондуктивных электромагнитных помех. Он не предназначен для стабилизации напряжения, резервного электропитания или защиты оборудования от короткого замыкания.
Технические характеристики
Основные параметры семейства EPCOS B84143A*166:
- производитель — EPCOS, бренд TDK,
- категория — трехлинейный сетевой EMI-фильтр,
- серия — B84143A*166,
- тип системы — трехфазная,
- количество силовых линий — 3,
- номинальное линейное напряжение — 520 В AC,
- номинальное фазное напряжение — 300 В AC,
- варианты номинального тока — от 10 до 35 А,
- конструкция корпуса — металлическая,
- основные элементы — индуктивности и конденсаторы,
- назначение — подавление кондуктивных помех,
- варианты выводов на токи 10–20 А — плоские контакты,
- исполнение подключения на 35 А — защищенные клеммы,
- сертификация семейства — ENEC, UL и cUL,
- основное применение — частотные преобразователи,
- совместимая область — силовая электроника и промышленные источники питания.
Особенности конструкции
Фильтр содержит индуктивные элементы и конденсаторы, соединенные таким образом, чтобы создавать различное сопротивление для сетевой частоты и высокочастотных помех. При работе электрического преобразователя силовые ключи многократно изменяют состояние. Быстрые фронты напряжения и тока создают спектр высокочастотных составляющих, способных распространяться по питающим кабелям. Часть этих составляющих имеет дифференциальный характер, когда помеховый ток проходит между отдельными фазными проводниками. Другая часть относится к синфазным помехам, связанным с токами относительно защитного заземления. Индуктивные элементы фильтра препятствуют быстрому изменению тока, создавая повышенное сопротивление для высокочастотных составляющих. Конденсаторы формируют соответствующие пути отвода помеховой энергии. При этом на частоте питающей сети устройство должно обеспечивать передачу номинального тока без недопустимого нагрева и падения напряжения. Металлический корпус способствует механической защите компонентов и организации предусмотренного соединения с защитным заземлением. Правильное заземление особенно важно для эффективного подавления синфазных помех.
Области применения
Сетевые фильтры EPCOS используются в электротехнических системах:
- частотные преобразователи,
- промышленные электроприводы,
- насосное оборудование,
- системы HVAC,
- лифтовые приводы,
- импульсные источники питания,
- промышленная автоматика,
- силовые электронные установки,
- оборудование с высокой частотой коммутации,
- системы электромагнитной совместимости.
Компания «Олниса» занимается поставками электротехнических компонентов EPCOS, включая сетевые фильтры серии B84143A. Покупателям предоставляются технические консультации по номинальному току, напряжению и вариантам присоединения. Компания организует доставку оборудования по всей России.
Преимущества
Практические достоинства фильтра:
- ограничение распространения высокочастотных помех в питающую сеть,
- повышение электромагнитной совместимости оборудования,
- уменьшение взаимного влияния силовых преобразователей,
- компактная металлическая конструкция,
- удобство интеграции в промышленный шкаф,
- возможность использования с частотными преобразователями,
- наличие нескольких токовых исполнений,
- отсутствие механических подвижных деталей.
Таким образом, EPCOS B84143A — семейство сетевых фильтров для подавления кондуктивных электромагнитных помех в трехфазных системах питания. Индуктивно-емкостная схема ограничивает распространение высокочастотных составляющих, возникающих при работе преобразовательной электроники. Компания «Олниса» осуществляет поставки фильтров EPCOS и организует доставку электротехнических компонентов по России.
