Вихревой расходомер Endress+Hauser Prowirl F 200 — измерение расхода пара, газа и жидкости

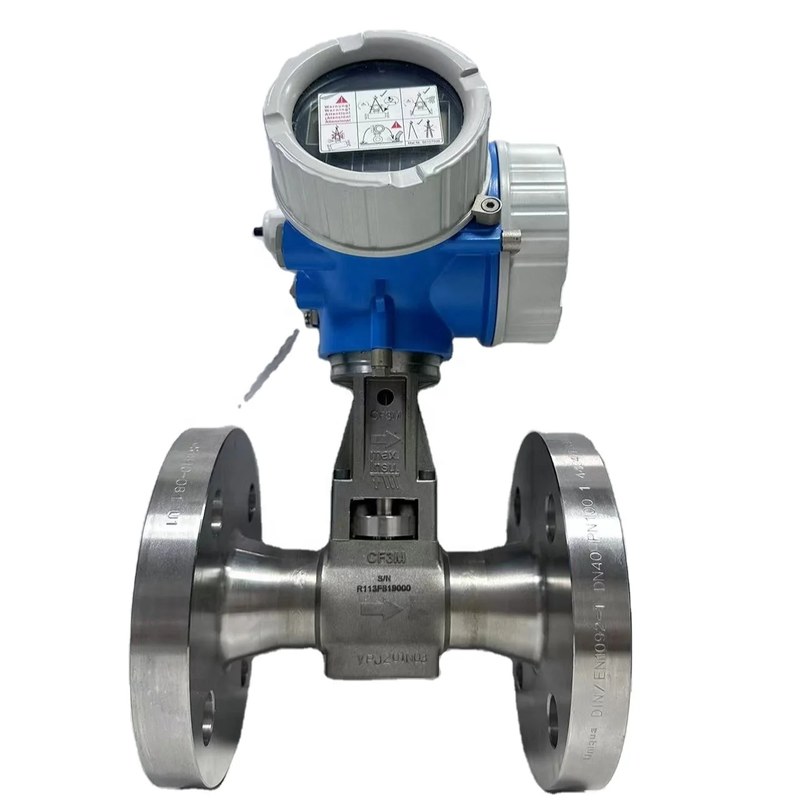

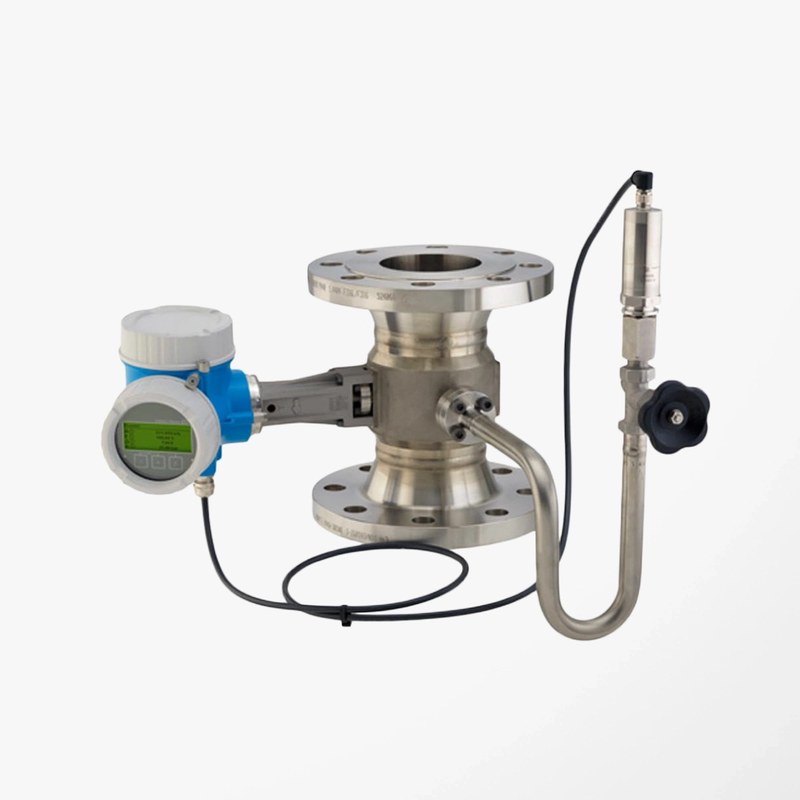

Endress+Hauser Proline Prowirl F 200 — промышленный вихревой расходомер, предназначенный для измерения объемного расхода жидкостей, газов и водяного пара. Прибор использует закономерность образования вихрей за неподвижным телом, расположенным внутри трубопроводного измерительного участка. Конструкция объединяет сенсор вихреобразования, систему обнаружения колебаний и интеллектуальный электронный преобразователь. В отличие от расходомеров с крыльчатками, подвижные детали непосредственно в измеряемом потоке отсутствуют. Модель ориентирована на энергетические и технологические процессы, в которых необходимо контролировать расход теплоносителей и промышленных газов. В предусмотренных конфигурациях доступны вычисление массового расхода и диагностические функции.
Технические характеристики
Основные параметры Endress+Hauser Prowirl F 200:
- производитель — Endress+Hauser,
- категория — вихревой расходомер,
- серия — Proline Prowirl,
- модель — F 200,
- базовый код изделия — 7F2C,
- измерительный принцип — вихреобразование Кармана,
- погрешность объемного расхода жидкости — ±0,75%,
- опциональная погрешность для жидкости — ±0,65%,
- погрешность объемного расхода газа и пара — ±1,00%,
- максимальный класс давления — PN100,
- материал стандартной измерительной трубы — 1.4408,
- конструкция — компактная или раздельная,
- дополнительные функции — температурная компенсация и диагностика.
Особенности конструкции
Внутри измерительной трубы расположен неподвижный обтекаемый элемент — тело вихреобразования. Когда поток проходит вокруг него, за препятствием попеременно возникают области пониженного давления и вихри. При достаточно устойчивом течении частота образования вихрей связана со средней скоростью движения среды. Это явление характеризуется числом Струхаля, которое зависит от геометрии обтекаемого тела и режима течения. Датчик DSC регистрирует механические воздействия, обусловленные последовательным отделением вихрей. Электронный преобразователь определяет частоту колебаний и рассчитывает скорость потока. Объемный расход вычисляется с учетом геометрии измерительной трубы. Для получения массового расхода дополнительно используются параметры плотности, определяемые по температуре и при необходимости давлению. Особенно важна такая обработка при измерении водяного пара. Его плотность изменяется при изменении давления и температуры, поэтому простого измерения объемного расхода недостаточно для точного энергетического учета. В отличие от механических счетчиков, вихревой расходомер не содержит рабочего колеса, которое вращается под действием среды. Это уменьшает вероятность износа кинематических элементов.
Области применения
Вихревые расходомеры используются в инженерных и промышленных процессах:
- учет насыщенного пара,
- измерение перегретого пара,
- распределение сжатого воздуха,
- контроль промышленных газов,
- трубопроводы технической воды,
- энергетические установки,
- тепловые пункты,
- химические производства,
- системы технологического охлаждения,
- контроль потребления коммунальных ресурсов.
Компания «Олниса» занимается поставками расходомеров Endress+Hauser, включая Prowirl F 200. Покупателям предоставляются технические консультации по диапазонам измерения, материалам и интерфейсам. Компания организует доставку оборудования по России.
Преимущества
Практические достоинства:
- измерение различных сред одним физическим методом,
- отсутствие вращающихся деталей,
- возможность применения для парового учета,
- сочетание измерения расхода и расчетных параметров,
- пригодность для высокотемпературных процессов,
- диагностика измерительного тракта,
- возможность автоматизированной передачи данных.
Таким образом, Endress+Hauser Prowirl F 200 — вихревой расходомер для измерения потоков жидкостей, газов и пара. Частота образования вихрей за неподвижным обтекаемым телом используется для расчета расхода, а дополнительные измерения позволяют учитывать свойства технологической среды. Компания «Олниса» поставляет расходомеры Endress+Hauser и организует доставку по всей России.
