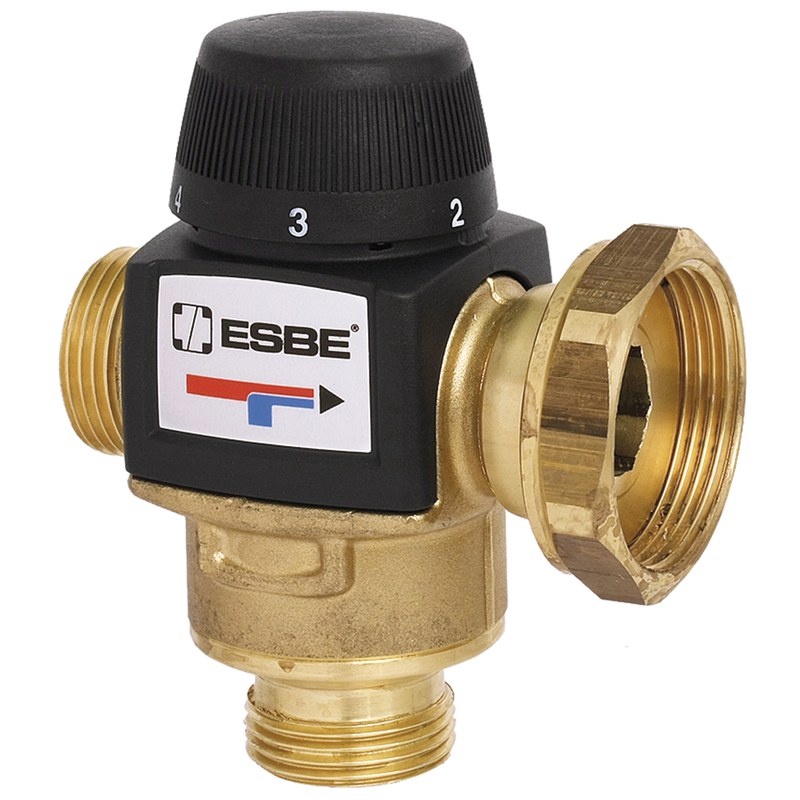

Термостатический клапан ESBE VTA572 31702100 — защита отопительных контуров от перегрева

ESBE VTA572 31702100 — трехходовой термостатический смесительный клапан, предназначенный для автоматического поддержания температуры теплоносителя в отопительных установках. Он соединяет горячий поток с охлажденной обратной водой и обеспечивает получение смеси с заданными тепловыми характеристиками. Модель относится к серии VTA570, разработанной для систем отопления и охлаждения. Особое значение имеет ее применение в водяных теплых полах, где чрезмерное повышение температуры может создавать неблагоприятные условия для напольного покрытия и конструкции системы. Исполнение 31702100 рассчитано на диапазон регулирования +20…+55 °C и имеет коэффициент пропускной способности Kvs 4,5 м³/ч. Клапан работает без электрического привода, используя механический термостатический элемент.

Технические характеристики

Основные параметры ESBE VTA572 31702100:

• производитель — ESBE,
• категория — термостатический смесительный клапан,
• количество присоединений — 3,
• диапазон настройки — от +20 до +55 °C,
• коэффициент пропускной способности Kvs — 4,5 м³/ч,
• тип присоединения — наружная резьба,
• размер присоединений — G 1",
• принцип управления — термостатический,
• внешнее электрическое питание — не требуется,
• основное назначение — ограничение и регулирование температуры смеси.

Особенности конструкции

В корпусе клапана размещены три проточных канала, подвижный распределительный механизм и термочувствительный элемент. Два входа используются для горячей и охлажденной воды, а общий канал предназначен для подачи смеси потребителю. В процессе работы теплоноситель поступает во внутреннюю смесительную камеру. Полученная температура воздействует на чувствительный элемент, который изменяет свое механическое состояние при нагреве и охлаждении. Если температура смеси становится выше установленной, регулирующий орган уменьшает долю горячего потока. Одновременно изменяется проходное сечение второго канала, обеспечивая увеличение относительного участия холодной воды. При снижении температуры механизм перемещается в противоположном направлении. Таким образом, поддержание уставки осуществляется непрерывно без команд от внешнего электронного контроллера. Важное отличие VTA572 от обычного ручного трехходового крана заключается в наличии температурной обратной связи. Ручной кран остается в установленном положении, тогда как термостатический клапан способен менять пропорции смешивания вслед за изменением тепловых условий. При использовании в напольном отоплении термостатическая функция помогает ограничить температуру воды, поступающей в трубопроводные петли. Это снижает риск чрезмерного нагрева конструкции пола при изменении температуры котлового контура. Клапан не создает давление и не заменяет циркуляционный насос. Его пропускная способность определяет гидравлические потери, которые необходимо учитывать при расчете системы. Работа термостатического механизма зависит от температуры входных потоков. Если горячая вода недостаточно нагрета, устройство не сможет сформировать смесь выше фактической температуры входа.

Области применения

Клапан ESBE VTA572 используется в следующих системах:

• водяные теплые полы,
• насосно-смесительные группы,
• низкотемпературное отопление,
• контуры с ограничением температуры подачи,
• отопительные коллекторы,
• системы водяного охлаждения,
• котельные установки,
• вспомогательные тепловые контуры,
• инженерные установки жилых зданий,
• регулирование температурных режимов теплоносителя.

Компания «Олниса» осуществляет поставки термостатических клапанов ESBE, включая VTA572 31702100. Предприятие поставляет регулирующую арматуру для систем отопления и промышленного теплоснабжения. Доставка оборудования организуется по всей России.

Преимущества

Практические достоинства модели:

• автономное поддержание температуры смеси,
• ограничение риска перегрева отопительного контура,
• отсутствие необходимости в электрическом подключении,
• уменьшение числа внешних компонентов автоматики,
• применимость в насосно-смесительных узлах,
• компактная конструкция,
• возможность настройки температуры без программирования.

Таким образом, ESBE VTA572 31702100 — термостатический смесительный клапан для регулирования температуры теплоносителя. Механическая обратная связь позволяет изменять соотношение горячего и охлажденного потоков в соответствии с установленной уставкой. Компания «Олниса» поставляет клапаны ESBE для инженерных и промышленных систем с доставкой по России.
