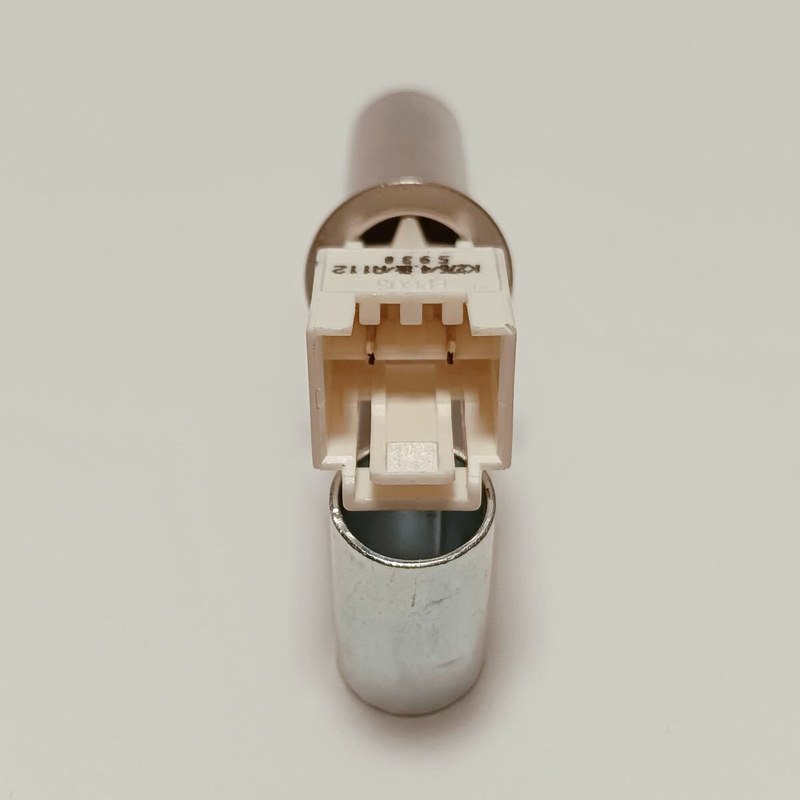

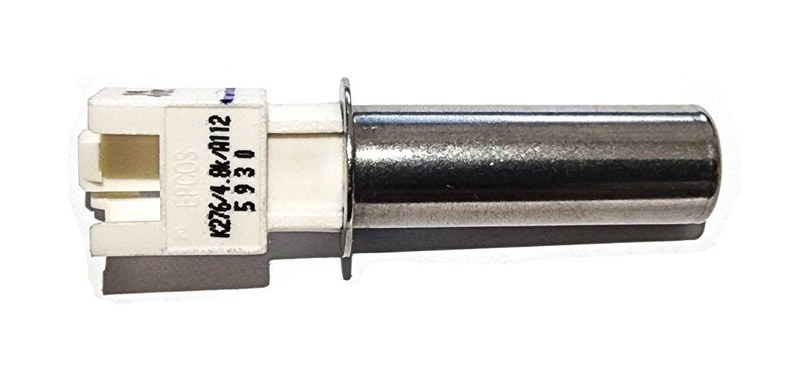

Терморезистор EPCOS K276/4,8k/A112 — контроль температуры воды по изменению электрического сопротивления

EPCOS K276/4,8k/A112 — температурный датчик резистивного типа, используемый в системах автоматического контроля нагрева воды. Чувствительный элемент основан на NTC-термисторе, электрическое сопротивление которого уменьшается при повышении температуры. Изделие применяется в совместимом бытовом и технологическом оборудовании, где электронный контроллер должен определять температуру по состоянию внешнего датчика. Встречаются исполнения с разъемом RAST 5 и конструкцией, рассчитанной на установку в предусмотренное гнездо нагревательного узла. Главная функция датчика — преобразование температуры в электрическое сопротивление. Сам термистор не размыкает силовую цепь нагревателя и не заменяет аварийный термовыключатель.

Технические характеристики

Основные идентификационные и рабочие параметры выбранного исполнения:

• производитель — EPCOS,
• категория — температурный NTC-датчик,
• серия маркировки — K276,
• рассматриваемое обозначение — K276/4,8k/A112,
• тип чувствительного элемента — терморезистор,
• температурный коэффициент сопротивления — отрицательный,
• номинальная маркировка сопротивления — 4,8 кОм,
• указанная контрольная температура для данного исполнения — +20 °C,
• тип электрического соединения — RAST 5,
• диаметр монтажной трубки в соответствующем исполнении — 10 мм,
• основная функция — измерение температуры,
• характер выходного сигнала — изменение сопротивления,
• внешнее питание самого чувствительного элемента — не требуется,
• основное применение — контроль нагрева воды.

Особенности конструкции

Чувствительный элемент изготовлен из полупроводникового материала, сопротивление которого существенно зависит от температуры. В отличие от металлического термосопротивления, NTC-термистор имеет отрицательную температурную характеристику. Когда датчик нагревается, концентрация доступных носителей заряда в полупроводнике изменяется, в результате чего его электрическое сопротивление уменьшается. Электронная управляющая система измеряет это сопротивление. Обычно используется делитель напряжения, в котором термистор соединен с резистором известного номинала. Микроконтроллер измеряет напряжение в соответствующей точке и рассчитывает сопротивление чувствительного элемента. Далее значение сопоставляется с температурной характеристикой конкретного термистора. Такая характеристика нелинейна. Поэтому для правильного определения температуры нельзя использовать универсальную прямолинейную зависимость без соответствующей калибровки. Часто температурное поведение NTC описывают выражением с коэффициентом B. Однако величину этого коэффициента необходимо брать из документации на точное исполнение. Установка произвольного значения может вызвать значительную систематическую ошибку.

Области применения

NTC-датчики K276 применяются в температурных системах:

• контроль нагрева воды,
• стиральные машины,
• нагревательные узлы,
• электронные терморегуляторы,
• управление бытовыми нагревателями,
• контроль температурных режимов,
• автоматическое управление нагревом,
• оборудование с электронными блоками управления,
• замена совместимых резистивных датчиков,
• измерение температуры в ограниченном монтажном пространстве.

Компания «Олниса» занимается поставками электронных компонентов EPCOS, включая терморезистивные датчики. Покупателям доступны технические консультации по маркировке, температурной характеристике и конструктивной совместимости. Компания организует доставку продукции по всей России.

Преимущества

Практические достоинства термистора:

• простое преобразование температуры в электрический сигнал,
• отсутствие подвижных измерительных деталей,
• компактное размещение в нагревательном узле,
• совместимость с электронными контроллерами соответствующего типа,
• возможность непрерывного температурного контроля,
• отсутствие необходимости во встроенном источнике питания,
• удобство замены в совместимом оборудовании.

Таким образом, EPCOS K276/4,8k/A112 — резистивный температурный датчик, работающий по принципу уменьшения сопротивления при нагреве. Правильность измерения определяется характеристикой термистора и совместимостью с электронным контроллером. Компания «Олниса» осуществляет поставки электронных компонентов EPCOS и организует доставку по России.
