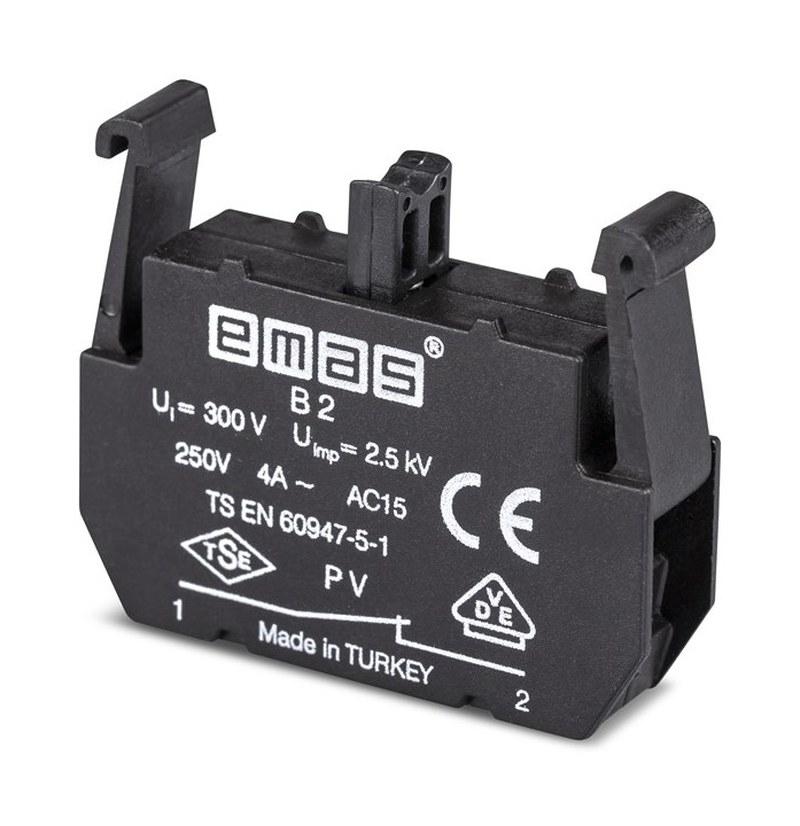

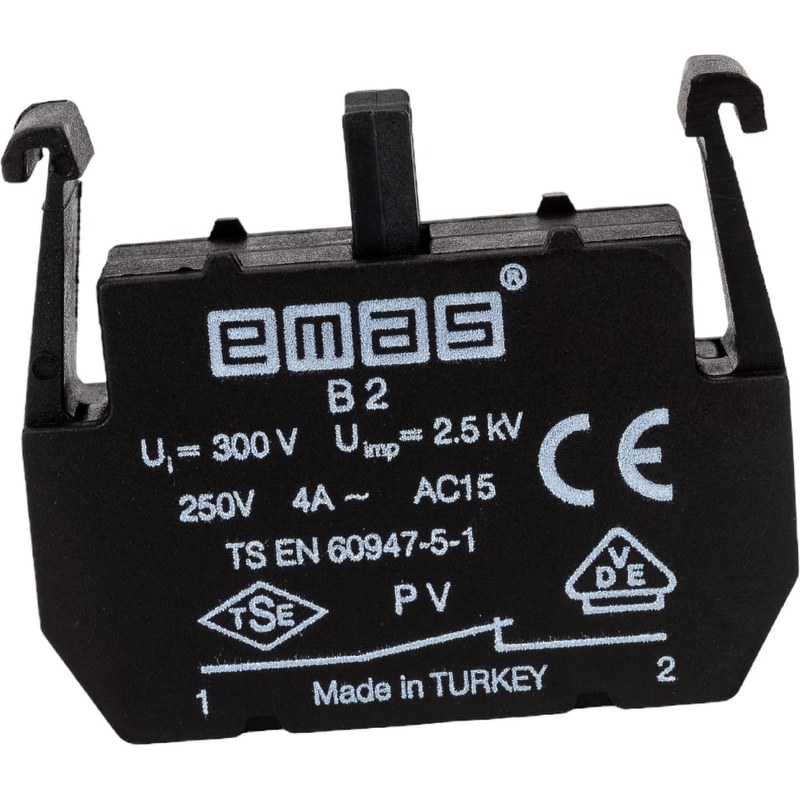

Контактный блок EMAS B2 — нормально замкнутый элемент управления промышленной кнопочной аппаратуры
EMAS B2 — сменный контактный блок с нормально замкнутой контактной группой, предназначенный для применения в совместимой кнопочной и переключательной аппаратуре. Устройство используется для формирования электрического сигнала при механическом воздействии на управляющий орган. Главная функция блока — размыкание электрической цепи при срабатывании соответствующего приводного механизма. Контактная конфигурация 1NC позволяет применять компонент в схемах остановки, блокировки и сигнализации состояния.
Технические характеристики
Основные параметры EMAS B2:
- производитель — EMAS,
- категория — сменный контактный блок,
- модель — B2,
- артикул — B2,
- количество контактных групп — 1,
- конфигурация контакта — 1NC,
- исходное состояние — нормально замкнутое,
- состояние при срабатывании — разомкнутое,
- принцип срабатывания — механический,
- основная функция — коммутация управляющей цепи,
- конструктивная принадлежность — серия B,
- исполнение — сменный контактный модуль,
- назначение — совместимая кнопочная аппаратура.
Особенности конструкции
Контактный блок состоит из изоляционного корпуса, двух электрических выводов, неподвижных токопроводящих элементов и подвижного механизма переключения. В исходном положении нормально замкнутая группа обеспечивает электрическое соединение между выводами. При нажатии совместимой кнопки ее механическая часть воздействует на контактный узел, вызывая размыкание цепи. После снятия воздействия контактная группа возвращается в исходное состояние, если такой возврат предусмотрен конструкцией установленного управляющего механизма. Нормально замкнутая логика особенно полезна для управляющих цепей, в которых необходимо прекращать подачу сигнала при выполнении определенного действия. Например, при включении контакта в схему катушки контактора нажатие кнопки «Стоп» приводит к разрыву цепи управления. При этом нельзя считать любой нормально замкнутый контакт самостоятельным сертифицированным устройством аварийной остановки. Для функций безопасности необходимо учитывать весь управляющий узел, тип привода, конструкцию контактного механизма и соответствующие стандарты.
Области применения
EMAS B2 применяется в цепях промышленного управления:
- кнопки остановки оборудования,
- пульты управления,
- контакторные схемы,
- панели промышленной автоматики,
- системы технологических блокировок,
- управление электроприводами,
- локальные посты операторов,
- распределительные шкафы,
- электротехнические стенды,
- сигнальные цепи.
Компания «Олниса» осуществляет поставки компонентов EMAS, включая контактный блок B2. Покупателям доступны технические консультации по исполнению контактов и совместимости с управляющими устройствами. Компания организует доставку продукции по России.
Преимущества
Основные эксплуатационные достоинства:
- понятная логика размыкания управляющей цепи,
- возможность замены отдельного контактного модуля,
- применимость в типовых схемах остановки,
- отсутствие необходимости в электронном питании контактного механизма,
- удобство построения кнопочной аппаратуры,
- компактное размещение внутри управляющего узла,
- возможность объединения с другими совместимыми контактными блоками.
Таким образом, EMAS B2 — сменный нормально замкнутый контактный модуль для промышленной кнопочной аппаратуры. Его механическое срабатывание позволяет формировать команды отключения и другие управляющие воздействия. Компания «Олниса» поставляет компоненты EMAS и организует доставку по всей России.
