Смесительный клапан ESBE 1 — эффективное решение для стабилизации температуры теплоносителя

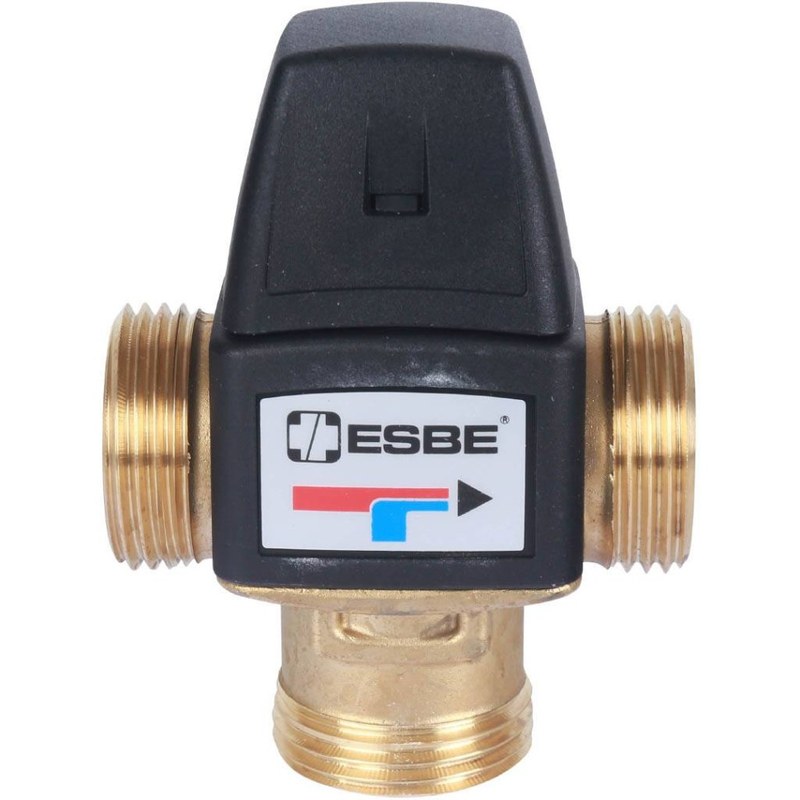

Термостатический смесительный клапан ESBE с присоединением 1 дюйм смешивает горячую и холодную воду до заданной температуры. Его используют в системах ГВС и разрешенных для серии узлах отопления. Регулирование автономное: электропривод и внешний контроллер не требуются.

Технические характеристики

На работу влияют проходы, температуры и давления. Основные параметры:

• присоединительный размер — 1 дюйм, резьбовое подключение G 1 в соответствующем исполнении,
• условный диаметр присоединения — приблизительно DN 25; фактическое проходное сечение зависит от корпуса,
• число гидравлических патрубков — 3: горячий H, холодный C и смешанный M,
• диапазон температурной настройки — например, 35–60 C для одной группы исполнений или 20–43 C для другой,
• условное рабочее давление — до 1,0 МПа, или 10 бар, для исполнений с паспортным классом PN 10,
• температура горячей воды на входе — до 90–95 C в зависимости от серии и условий эксплуатации,
• минимальная разность температур горячего входа и смеси — ориентировочно 10 C для устойчивого термостатирования,
• точность стабилизации — порядка ±2 C при соблюдении паспортных условий давления и расхода,
• коэффициент Kvs — паспортная характеристика в м3/ч при перепаде 1 бар; в расчетном примере принят 3,2 м3/ч.

Расход воды оценивают по формуле Q = Kvs × √p, где Q — м3/ч, p — бар. При Kvs = 3,2 м3/ч и p = 0,25 бар расчет дает 1,6 м3/ч, или 26,7 л/мин. Для другой модификации результат изменится.

Конструкция клапана

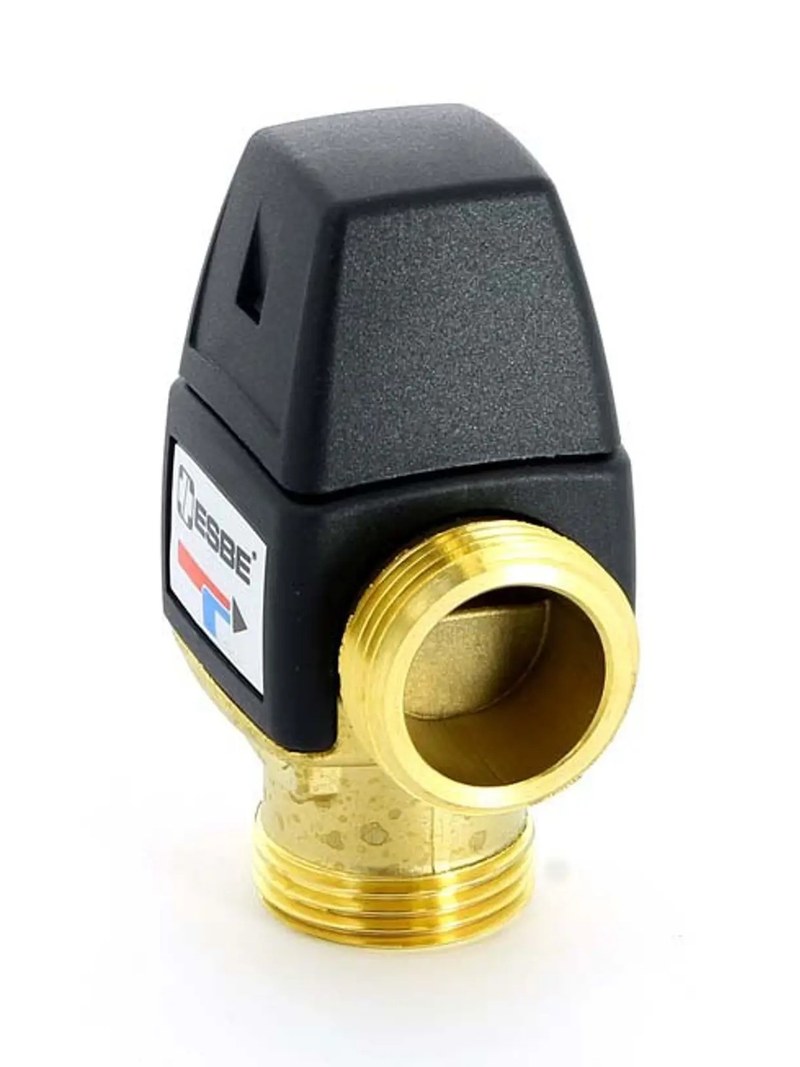

В трехходовом корпусе размещены регулирующий затвор и термочувствительный привод. Конструкция включает:

• корпус из коррозионностойкого металлического сплава — формирует каналы подвода и смешения потоков,
• термостатический элемент — изменяет линейные размеры при изменении температуры смешанной воды,
• золотник или клапанный затвор — перераспределяет проходные сечения горячего и холодного каналов,
• возвратная пружина — обеспечивает противодействующее усилие и устойчивость перемещения затвора,
• регулировочная рукоятка — задает требуемое температурное положение механизма,
• уплотнения — разделяют гидравлические полости и ограничивают внутренние перетечки.

Материал корпуса, тип резьбы и ограничитель настройки зависят от серии. Если встроенных обратных клапанов нет, их предусматривают в обвязке для исключения перетока между линиями.

Принцип действия

Принцип работы основан на отрицательной обратной связи. При нагреве смеси термоэлемент расширяется и прикрывает горячий канал, одновременно увеличивая подачу холодной воды. При снижении температуры затвор смещается обратно. Так клапан механически компенсирует изменения входных условий. Тепловой баланс: Tм = (Qг × Tг + Qх × Tх)/(Qг + Qх). При горячем входе 65 C, холодном 10 C и уставке 40 C доля горячей воды равна (40 − 10)/(65 − 10) = 0,545. При общем расходе 20 л/мин потребуется 10,9 л/мин горячей и 9,1 л/мин холодной воды. Динамика зависит от инерции привода и давлений.

Режимы эксплуатации

Температуры и расход определяют поведение клапана. Выделяют режимы работы:

• стационарное смешение — поддержание выставленной температуры при неизменных входных условиях,
• компенсация температурного скачка — изменение пропорции потоков при нагреве или охлаждении источника,
• компенсация колебаний расхода — перемещение затвора в пределах допустимой рабочей области,
• пуск после простоя — выход термоэлемента на равновесие после поступления воды новой температуры,
• аварийное отклонение — нарушение регулирования при отсутствии одного из потоков; защитная реакция зависит от серии.

Стабилизация температуры не равнозначна защите от ожога. Не все серии перекрывают горячую воду при исчезновении холодной; для опасных точек нужна паспортно подтвержденная защита.

Монтаж и гидравлические условия

Подключение выполняют по маркировке H, C и M. Для устойчивой работы важна правильная обвязка:

• перед корпусом предусматривают доступ для очистки фильтров и проверки соединений,
• на входах устанавливают запорные устройства для обслуживания без опорожнения всей системы,
• при необходимости используют сетчатые фильтры и обратные клапаны согласно гидравлической схеме,
• разность давлений горячей и холодной линий ограничивают паспортными условиями выбранного исполнения,
• циркуляционную линию ГВС подключают по схеме, предотвращающей самопроизвольное изменение температуры смеси,
• после монтажа проверяют герметичность, температуру на выходе и реакцию на изменение водоразбора.

Клапан не регулирует давление и не обеззараживает воду. Смешение воды из накопителя при 60 C до 40 C снижает риск ожога, но не заменяет санитарные меры и контроль циркуляции.

Таким образом, термостатический клапан ESBE 1′′ обеспечивает автономное гидромеханическое смешение при корректных расходах, давлениях и уставке. Для подтверждения допустимых температур и Kvs необходим паспорт конкретного артикула: диаметра присоединения для этого недостаточно. Компания «Олниса» поставляет промышленное оборудование, включая трубопроводную арматуру ESBE. В компании «Олниса» можно приобрести компоненты для инженерных сетей и технологических установок. Компания осуществляет поставки для промышленных предприятий и организаций, эксплуатирующих инженерные системы.
