Осциллограф Fluke 123B — контроль сигналов в промышленном оборудовании
Fluke 123B серии ScopeMeter объединяет двухканальный осциллограф, цифровой мультиметр и регистратор. Прибор применяют для проверки приводов, источников питания, систем управления и низковольтных цепей. Автономное исполнение позволяет исследовать сигналы на месте установки; изолированные входы рассчитаны на измерения в электрических системах.
Технические характеристики
Набор параметров определяет область применения модели и допустимые условия включения в проверяемую цепь. Для совместимости важны полоса, число входов, развертка и категория безопасности:
- Тип прибора — портативный комбинированный осциллограф-мультиметр ScopeMeter,
- Количество осциллографических входов — 2,
- Полоса пропускания осциллографа — 20 МГц,
- Чувствительность вертикального канала — от 5 мВ/дел до 200 В/дел,
- Диапазон временной развертки — от 20 нс/дел до 1 мин/дел,
- Максимальная частота дискретизации в режиме реального времени — до 400 Мвыб/с,
- Максимальная эквивалентная частота дискретизации — до 2,5 Гвыб/с,
- Входное сопротивление осциллографических каналов — 1 МОм параллельно 15 пФ,
- Максимальное входное напряжение — 600 В среднеквадратического значения, категория CAT III,
- Разрядность цифрового мультиметра — 5000 отсчетов,
- Размер цветного дисплея — 5,7 дюйма, разрешение 320 ×240 пикселей,
- Время автономной работы — до 7 часов при использовании аккумуляторного блока,
- Интерфейс передачи данных — USB для связи с компьютером и обмена файлами.
Категория измерений зависит от схемы подключения, применяемых щупов и пределов, указанных для соответствующего входа.
Конструкция и принцип работы
Корпус Fluke 123B рассчитан на переносную диагностику. На лицевой панели размещены цветной экран, клавиши управления и разъемы для измерительных проводов. Входы каналов A и B служат для подачи измеряемых сигналов; отдельный вход мультиметра используется в соответствующих измерительных функциях. Питание обеспечивается аккумулятором, поэтому во время проверки прибор не требует постоянного подключения к сетевому адаптеру. Осциллограф преобразует непрерывный входной сигнал в последовательность отсчетов. Аналого-цифровой тракт измеряет мгновенное значение напряжения, а система обработки строит на экране график изменения сигнала во времени. Вертикальная шкала задает масштаб напряжения на деление, горизонтальная — длительность одного деления. Изменяя эти настройки, оператор рассматривает как общий цикл работы узла, так и короткие фронты или высокочастотные помехи. Полоса 20 МГц задает частотную область, в которой прибор предназначен отображать сигнал с установленными характеристиками.
Режимы измерений
Прибор предназначен для анализа как формы сигнала, так и электрических величин в выбранной точке. Переключение между функциями выполняется с панели управления, а результаты измерения отображаются на дисплее:
- Двухканальный осциллографический режим показывает сигналы одновременно на входах A и B, позволяя сопоставить их амплитуды, временной сдвиг и последовательность изменений,
- Автоматический запуск Connect-and-View распознает характеристики входного сигнала и выбирает устойчивые параметры отображения, что упрощает первичное наблюдение неизвестной формы,
- Режим мультиметра предназначен для измерений напряжения, сопротивления, целостности цепи и иных поддерживаемых прибором величин; предел и функция выбираются в меню,
- Измерения осциллографа включают автоматическую оценку параметров сигнала, в том числе амплитудных и временных величин, если выбранная форма позволяет корректно определить показатель,
- Функция регистрации TrendPlot сохраняет изменения выбранных показаний во времени и помогает выявить медленные отклонения, плавающие неисправности и периодические нарушения,
- Функции проверки электрических шин и декодирования поддерживаемых сигналов позволяют анализировать характерные ошибки передачи данных в соответствующих цепях,
- Сохранение экранов и измерительных файлов во внутренней памяти дает возможность вернуться к результатам после завершения проверки или передать данные на компьютер через USB.
Практическое применение

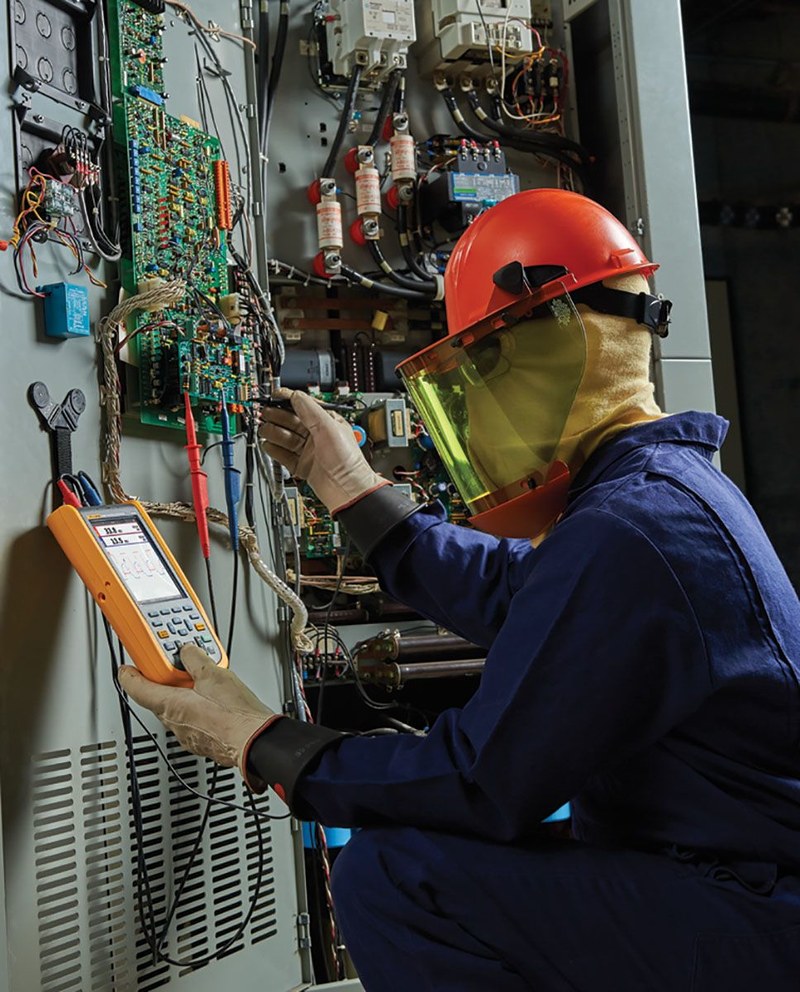

В приводе осциллографический контроль помогает проследить управляющие импульсы, оценить пульсации питания и сопоставить сигналы датчиков. В автоматизации проверяют фронты, уровни и временную связь входных и выходных сигналов. При диагностике источника питания наблюдают форму напряжения и переходные процессы под нагрузкой. Мультиметр дополняет график числовыми значениями напряжения или сопротивления. Объединение осциллографа и мультиметра сокращает количество приборов, необходимых для первичной диагностики, и ускоряет переход от измерения числового значения к просмотру формы сигнала. Два канала упрощают сравнение взаимосвязанных процессов, а автономное питание позволяет работать около оборудования без поиска сетевой розетки. Автоматическая синхронизация облегчает наблюдение сигналов с меняющимися параметрами, регистрация помогает выявлять нестабильные отклонения, а цветной экран делает различимыми одновременно отображаемые трассы и показания.
Таким образом, Fluke 123B представляет собой переносное решение для измерения и визуального анализа сигналов в обслуживании электрических и промышленных систем. Сочетание двухканального осциллографа, мультиметра, автоматического запуска и регистрации дает возможность исследовать процессы разной длительности и сопоставлять их с числовыми показаниями. При эксплуатации следует соблюдать категории безопасности и предельные значения входов, указанные для конкретной схемы подключения. Компания «Олниса» поставляет промышленное оборудование для предприятий и технических подразделений. В ассортименте компании представлены измерительные приборы и средства контроля, востребованные при эксплуатации электротехнических систем. «Олниса» обеспечивает поставку Fluke 123B и промышленного оборудования для оснащения производственных объектов.
