Клещи Fluke 381: удобная диагностика электрических цепей

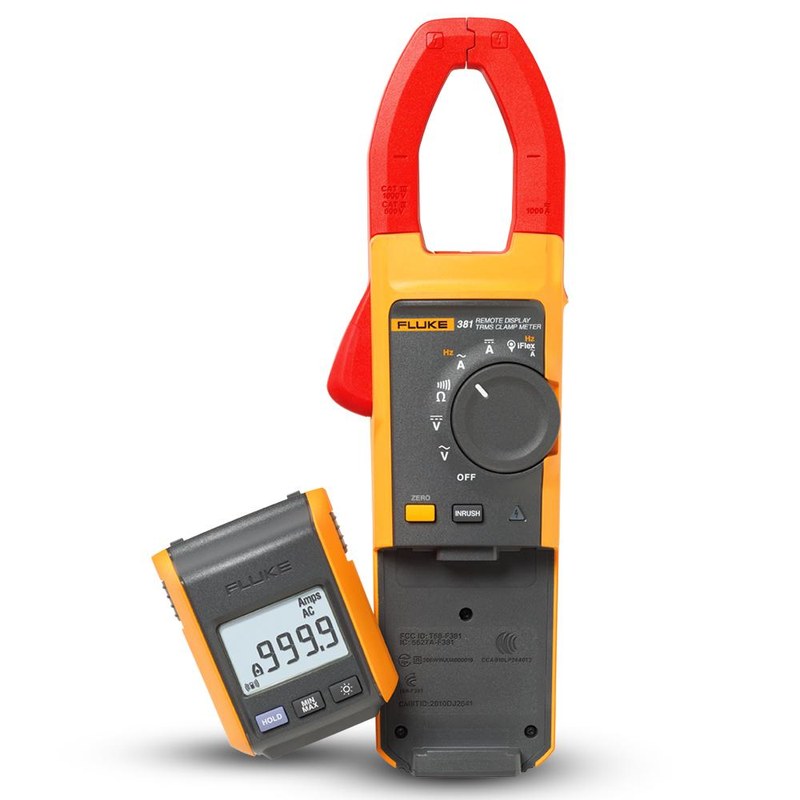

Fluke 381 — цифровые токоизмерительные клещи True-RMS для контроля электрических цепей без разрыва проводника. Прибор измеряет переменный и постоянный ток, напряжение, сопротивление, емкость и частоту. В конструкции совмещены разъемные губки, гибкий датчик iFlex и отделяемый дисплей с беспроводной передачей показаний. Губки предназначены для одиночных проводников, а гибкая катушка упрощает измерения на крупных кабелях и шинах.
Принцип работы

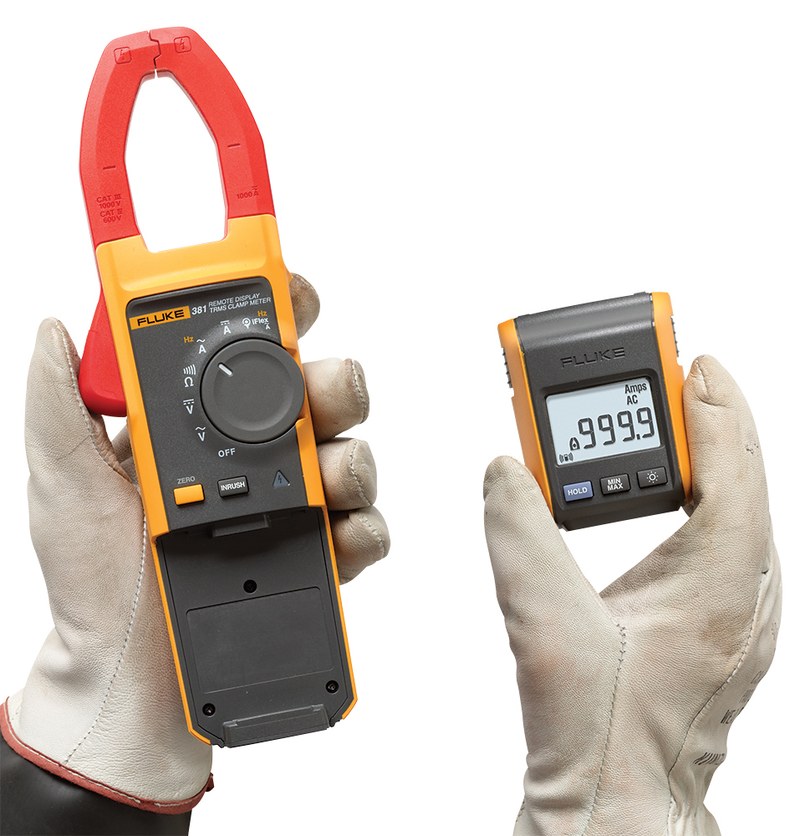

При измерении тока клещи воспринимают магнитное поле, созданное током в проводнике. Разъемные губки охватывают изолированный кабель, не нарушая цепь; преобразователь формирует сигнал, который электроника обрабатывает и выводит на дисплей. При постоянном токе прибор определяет величину и направление магнитного поля. Перед отсчетом выполняют обнуление, если оно необходимо для компенсации смещения. Обработка True-RMS позволяет определять действующее значение переменного тока с учетом формы сигнала. Это важно при контроле нелинейных нагрузок, например частотно-регулируемых приводов и импульсных источников питания. Результаты интерпретируют в пределах рабочего диапазона и с учетом частоты и амплитуды сигнала. Гибкий датчик iFlex представляет собой подключаемую измерительную катушку. Петлю обводят вокруг кабеля или шины и замыкают фиксатором. Длина около 1,8 м облегчает работу в ограниченном пространстве. На результат влияют положение петли и внешние магнитные поля; при сравнении фаз геометрию охвата сохраняют одинаковой. Отделяемый дисплей передает показания по беспроводному каналу. Его можно разместить до 10 м от корпуса. Экран выносят из тесной зоны, чтобы оператору было удобнее считывать результат. Дальность зависит от обстановки.
Технические характеристики
Основные параметры Fluke 381 задают диапазоны измерения и условия безопасного применения. Погрешность зависит от функции и диапазона, поэтому при точных измерениях учитывают спецификацию выбранного режима:
- Тип прибора — цифровые токоизмерительные клещи True-RMS,
- переменный ток встроенными губками — до 999,9 А,
- постоянный ток встроенными губками — до 999,9 А,
- переменный ток с датчиком iFlex — до 2500 А,
- переменное напряжение — до 1000 В,
- постоянное напряжение — до 1000 В,
- сопротивление — до 60 кОм,
- емкость — до 1000 мкФ,
- частота — до 500 Гц,
- разрешение дисплея — 6000 отсчетов,
- раскрытие встроенных губок — до 34 мм,
- длина датчика iFlex — около 1,8 м,
- дальность беспроводной связи дисплея — до 10 м,
- категория безопасности — CAT IV 600 В и CAT III 1000 В,
- питание — две батареи AA,
- габариты корпуса — 277 × 88 × 43 мм.
Категории CAT IV 600 В и CAT III 1000 В задают допустимые сочетания категории цепи и предельного рабочего напряжения. Перед измерением проверяют исправность корпуса и изоляции, выбирают соответствующую функцию и убеждаются, что параметры цепи не превышают допустимые значения.
Режимы и порядок измерений
Переключатель устанавливает режим измеряемой величины. Напряжение измеряют щупами, подключенными параллельно участку цепи. Ток измеряют без размыкания цепи — встроенными губками или датчиком iFlex. Сопротивление и емкость измеряют на обесточенных компонентах; перед измерением конденсатор разряжают. Частоту определяют в соответствующем режиме. Для работы губками раскрывают магнитопровод, помещают внутрь один проводник и полностью смыкают губки. Неполное закрытие и соседние токоведущие провода могут влиять на повторяемость. При использовании iFlex проводник охватывают петлей, фиксируют разъем и подключают датчик к клещам. Следует соблюдать обозначенную на датчике ориентацию и не захватывать соседнюю фазу. При измерении пускового тока регистрируется кратковременный бросок при запуске двигателя или иной нагрузки. Клещи устанавливают до включения оборудования, активируют соответствующий режим и запускают нагрузку. Показание зависит от момента старта, механической нагрузки, параметров питания и временного окна; его сопоставляют с установившимся током и данными оборудования. Удержание показания и фиксация минимального, максимального либо среднего значения помогают наблюдать за изменением сигнала. Подсветка облегчает считывание в темном шкафу, съемный экран выносит индикацию из точки измерения. Автоматическое отключение сокращает расход батарей при простое. Для сравнения фаз фиксируют режим нагрузки, тип датчика и положение проводника.
Конструкция и эксплуатация
Корпус включает рукоятку, переключатель, дисплей и разъемные токовые губки. Форм-фактор рассчитан на удержание одной рукой и работу в распределительном оборудовании. Отделяемый экран сохраняет индикацию отдельно от измерительного блока. На результат влияют внешнее магнитное поле, частота и форма сигнала, положение проводника и параметры нагрузки. При измерении постоянного тока учитывают полярность и возможное смещение нуля. Перед измерением напряжения проверяют подключение щупов и выбранный режим. При измерении сопротивления или емкости цепь отключают от питания: наличие напряжения может исказить результат и повредить прибор. Прибор применяют для контроля двигателей, распределительных линий, нагревателей и источников питания. Сравнение фазных токов показывает неравномерность нагрузки, а замер напряжения характеризует параметры питания.
Таким образом, Fluke 381 объединяет измерение переменного и постоянного тока, датчик iFlex с пределом до 2500 А AC и съемный беспроводной дисплей. Набор электрических режимов и регистрация пускового тока делают прибор практичным для диагностики силовых цепей и промышленного оборудования. Достоверность результата зависит от правильного охвата проводника, выбранного режима и соблюдения категории безопасности. Компания «Олниса» поставляет промышленное оборудование для предприятий и технических объектов. В ассортименте представлены измерительные приборы Fluke, включая клещи Fluke 381. «Олниса» обеспечивает поставку средств измерения для энергетических, производственных и эксплуатационных подразделений.
