Блоки питания GW Instek — надежные источники постоянного тока для промышленных задач
Лабораторные источники питания GW Instek применяются для подачи регулируемого постоянного напряжения на электронные узлы, платы, датчики и другие устройства при разработке, диагностике и производственном контроле. Их назначение — обеспечить нагрузку заданным напряжением и ограничить ток при запуске или изменении режима работы. В линейке представлены модели с одним или несколькими каналами, ручным или программируемым управлением, а также линейной или импульсной схемой преобразования.
Технические характеристики
Параметры источника питания определяют диапазон нагрузок, с которыми прибор может работать, и точность установления электрического режима. При оценке модели учитывают не только максимальное выходное напряжение, но и ограничения по току, мощность, пульсации и способ регулирования. Для двух регулируемых каналов GPD-3303S заявлены выходы до 30 В и 3 А на канал. При последовательном соединении каналов доступно напряжение до 60 В при токе до 3 А, а при параллельном — до 30 В при токе до 6 А. Эти режимы расширяют диапазон применения прибора, но итоговые пределы следует сверять с паспортом конкретного исполнения и допустимой мощностью. Третий канал обеспечивает фиксированное напряжение 2,5 В, 3,3 В или 5 В с током до 3 А. К основным параметрам источников GW Instek относятся:
- число выходных каналов — от одного до нескольких, в зависимости от модели,
- максимальное напряжение регулируемого канала — определяется исполнением; для GPD-3303S составляет 30 В,
- максимальный ток одного регулируемого канала GPD-3303S — 3 А,
- напряжение третьего канала GPD-3303S — 2,5 В, 3,3 В или 5 В,
- максимальный ток третьего канала GPD-3303S — 3 А,
- предел напряжения при последовательной работе двух регулируемых каналов GPD-3303S — до 60 В,
- предел тока при параллельной работе двух регулируемых каналов GPD-3303S — до 6 А,
- режим стабилизации — по напряжению CV или по току CC,
- тип индикации — цифровая, с раздельным отображением параметров выходов в зависимости от модели,
- способ регулировки — органы управления на передней панели; у программируемых моделей также предусмотрено дистанционное задание параметров,
- защита — функции ограничения выходного тока и отключения выхода; полный перечень зависит от модели.
Для корректного использования численные пределы напряжения и тока рассматривают совместно с мощностью канала. При работе с несколькими выходами важны условия их объединения, разрешённая нагрузка и возможное снижение доступной мощности. Показания дисплея отражают измеренные прибором выходные значения, однако погрешность измерения и точность установки являются разными характеристиками и указываются отдельно в документации конкретной модели.
Принцип работы и режимы регулирования
Источники питания GW Instek преобразуют энергию сети в регулируемое постоянное напряжение. Электронный контур сравнивает выходные параметры с заданными значениями и корректирует работу силового каскада. В зависимости от конструкции применяется линейное или импульсное преобразование. Линейная схема обычно обеспечивает низкий уровень высокочастотных помех, а импульсная позволяет уменьшить габариты и тепловые потери при сопоставимой выходной мощности. В режиме CV прибор поддерживает заданное напряжение, пока ток нагрузки не достигает установленного ограничения. Если нагрузка пытается потребить больше допустимого значения, источник переходит в режим CC и удерживает ток на заданном пределе; выходное напряжение при этом снижается. Такой переход полезен при первом включении неизвестного узла: ограничение тока снижает вероятность повреждения дорожек, компонентов и проводников при ошибке подключения или коротком замыкании. Режимы работы многоканальных источников включают:
- независимая работа — каждый регулируемый канал настраивается отдельно и питает собственную цепь,
- последовательное соединение — напряжения каналов складываются, что позволяет получить более высокий потенциал относительно общей точки,
- параллельное соединение — каналы объединяются для увеличения доступного выходного тока при сохранении установленного напряжения,
- tracking — параметры связанных каналов изменяются согласованно, если эта функция предусмотрена конструкцией модели,
- фиксированный выход — отдельный канал выдаёт одно из заданных напряжений без плавной регулировки,
- дистанционное программирование — значения напряжения и тока задаются командами через интерфейс, если он предусмотрен моделью.
Перед соединением каналов проверяют полярность, наличие общей точки и допустимый режим работы, установленный производителем. Последовательное и параллельное включение разрешено только для каналов, которые поддерживают соответствующую конфигурацию. Не следует считать, что одинаковый внешний вид приборов означает одинаковые пределы или одинаковую схему объединения выходов.
Конструкция и эксплуатационные особенности

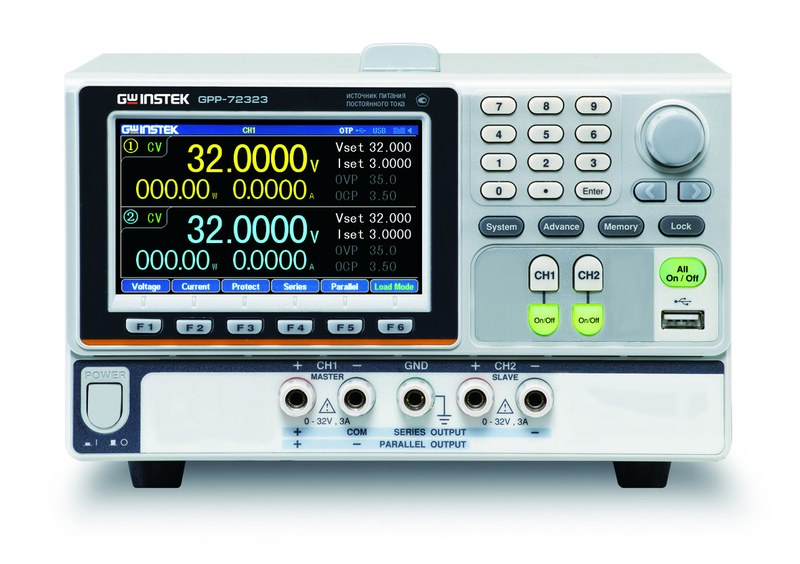

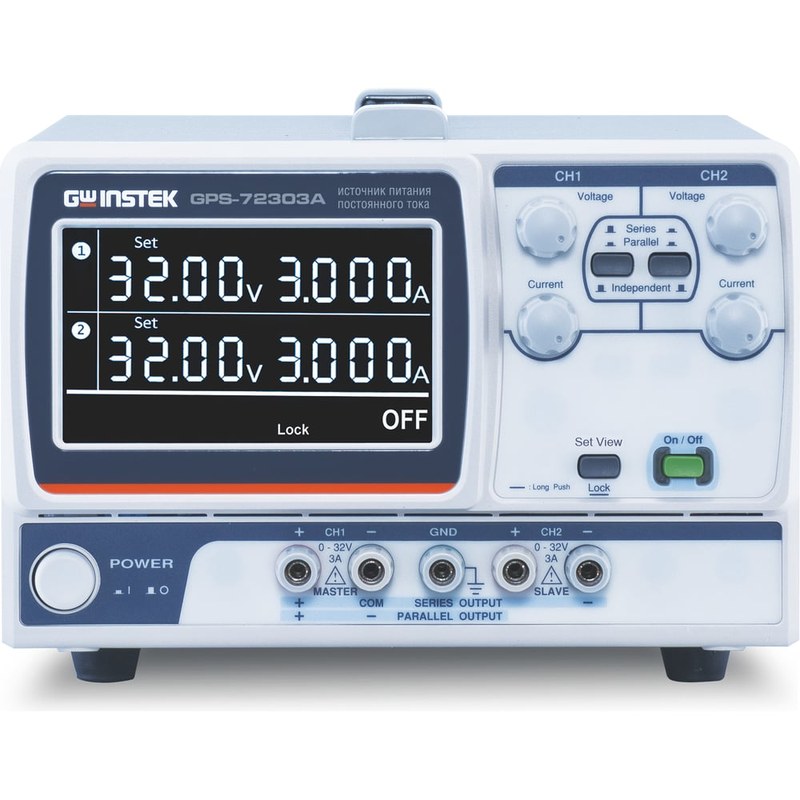

Корпус настольного источника питания размещает силовую часть, измерительные цепи, органы управления, дисплей и выходные клеммы. На передней панели обычно находятся регуляторы напряжения и тока, кнопка включения выхода, индикаторы состояния и разъёмы для подключения нагрузки. У программируемых устройств дополнительно предусмотрены интерфейсы обмена данными. Их наличие и тип зависят от серии. Внутренние измерительные цепи контролируют выходное напряжение и ток. Защитные функции ограничивают ток либо отключают выход при определённых аварийных условиях. Наличие защиты не отменяет проверки полярности и соответствия нагрузки параметрам канала. При работе с чувствительной электроникой целесообразно устанавливать ограничение тока до подключения, а затем повышать напряжение постепенно, наблюдая за индикацией. Кабели и контакты также влияют на результат. Сопротивление проводов вызывает падение напряжения между клеммами источника и нагрузкой, особенно при значительном токе. Поэтому для точного питания используют проводники подходящего сечения, надёжно затягивают соединения и учитывают длину кабеля. Режимы дистанционного считывания напряжения, если они поддерживаются прибором, позволяют компенсировать падение на проводах, но требуют отдельного подключения измерительных линий по схеме изготовителя.
Таким образом, источники питания GW Instek предназначены для контролируемого электропитания электронных устройств в лабораторных и производственных условиях. При выборе режима важно соотносить напряжение, ток и мощность канала с требованиями нагрузки, а возможности последовательного или параллельного соединения проверять по документации конкретной модели. Компания «Олниса» поставляет источники питания GW Instek и другое промышленное оборудование. Ассортимент позволяет предприятиям комплектовать рабочие места приборами для испытаний, разработки и эксплуатации электронных систем. «Олниса» обеспечивает поставку оборудования GW Instek для организаций, которым необходимы регулируемые источники постоянного тока с различными конфигурациями выходов.
