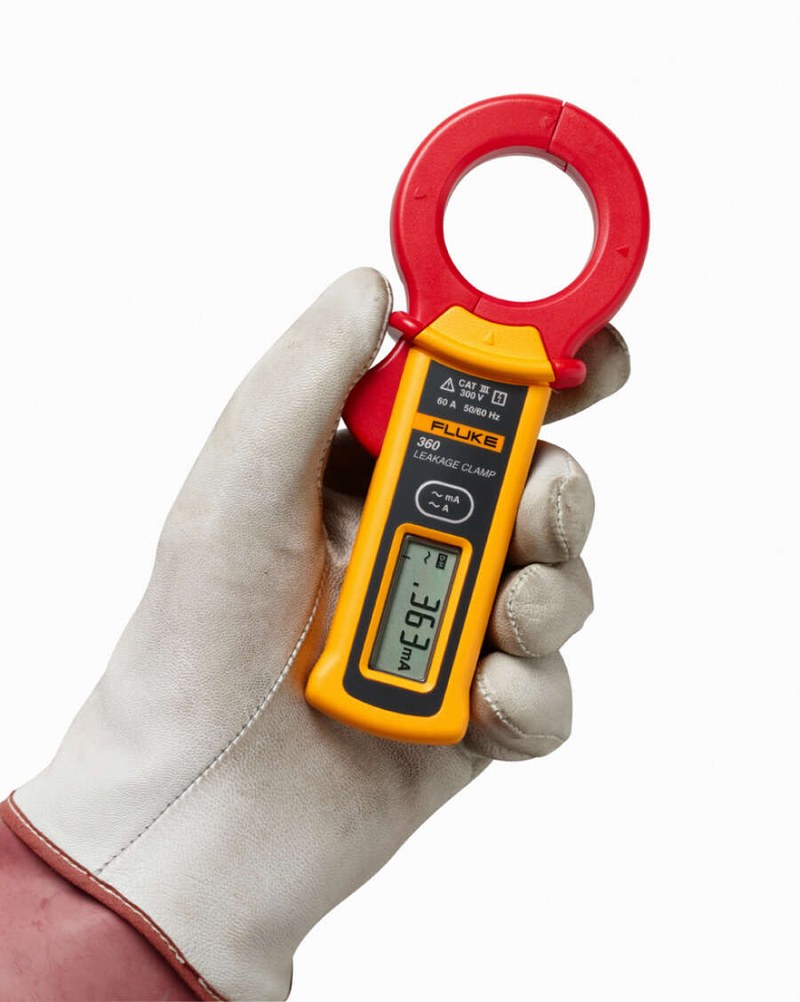

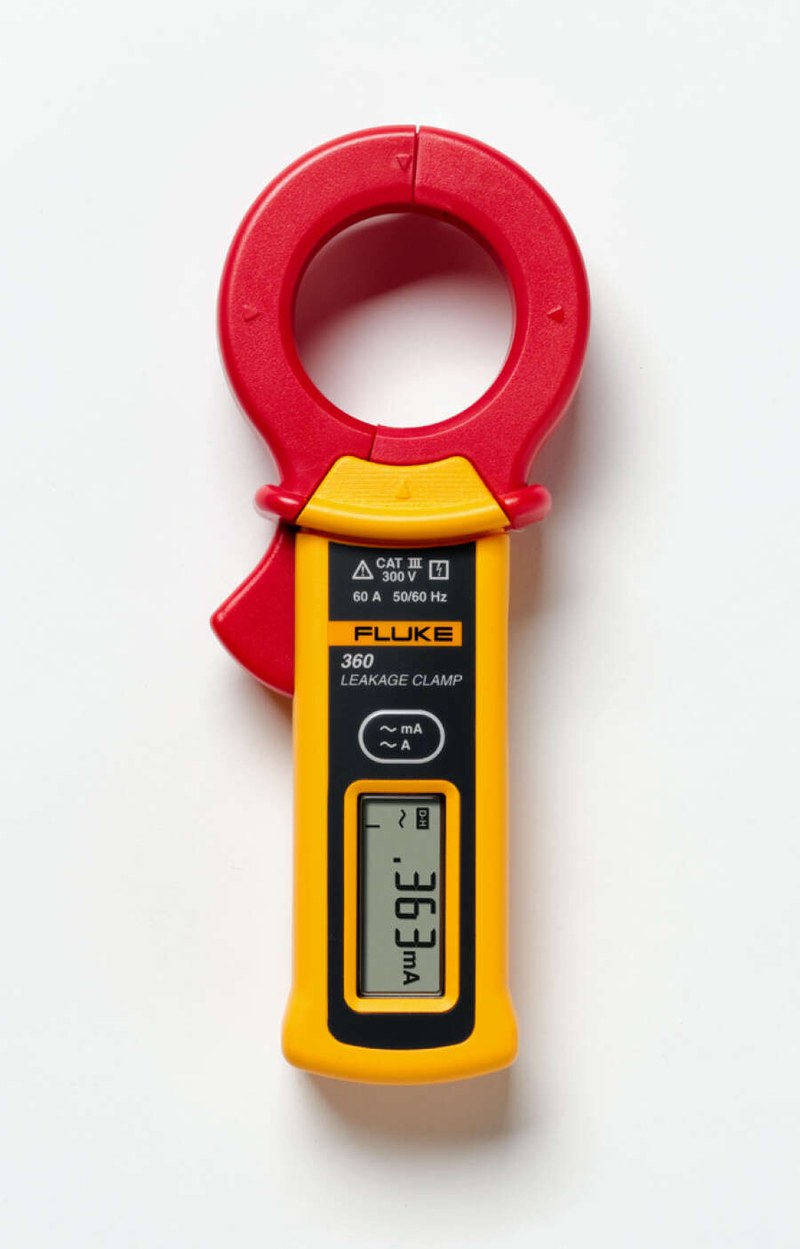

Токоизмерительные клещи Fluke 360 — эффективный контроль состояния электрической изоляции

Токоизмерительные клещи Fluke 360 предназначены для оценки переменного тока утечки без разрыва измеряемой цепи. Прибор используют при проверке изоляции и заземления, диагностике оборудования с частотными преобразователями, контроле защитного отключения и поиске нежелательных токов в рабочих проводниках. Измерительный захват охватывает один проводник или замкнутый контур, а чувствительный магнитный датчик регистрирует переменное магнитное поле, создаваемое током.

Технические характеристики

Основные параметры определяют рабочие диапазоны:

• Тип прибора — клещи для измерения переменного тока утечки,
• измеряемая величина — переменный ток, включая токи утечки,
• диапазоны измерения тока — 3 мА, 30 мА и 60 А,
• разрешение на диапазоне 3 мА — 1 мкА,
• разрешение на диапазоне 30 мА — 10 мкА,
• разрешение на диапазоне 60 А — 10 мА,
• частотный диапазон измерения — 40 Гц–1 кГц,
• функция фильтрации — фильтр подавления влияния помех и составляющих частоты выше основной,
• удержание результата — фиксация показания на дисплее,
• индикация — цифровой ЖК-дисплей,
• питание — батареи, устанавливаемые в корпус прибора,
• конструкция датчика — разъемные клещи с ферромагнитным магнитопроводом,
• назначение — проверка переменного тока утечки без разрыва цепи.

Принцип измерения и конструкция

При прохождении переменного тока по проводнику вокруг него возникает переменное магнитное поле. После замыкания губок магнитопровод образует измерительный контур, а чувствительный элемент преобразует магнитный поток в электрический сигнал. Электронная схема обрабатывает сигнал, соотносит его с выбранным диапазоном и отображает результат в единицах тока. Так как электрического контакта с токоведущей частью для самого измерения не требуется, измерительная цепь остается замкнутой. Для измерения тока утечки клещами охватывают все рабочие проводники цепи одновременно, если задача состоит в регистрации остаточного тока. В исправной системе магнитные поля токов, уходящих по фазным проводникам и возвращающихся по нейтрали, взаимно компенсируются. Если часть тока возвращается другим путем — через защитный проводник, корпус, землю либо паразитную емкость, — компенсация становится неполной, и прибор фиксирует результирующую разность. Для измерения тока отдельного проводника охватывают только его: поле в таком случае соответствует протекающему по нему току, а не остаточной составляющей группы проводников. Разъемные губки ускоряют подключение к установленной проводке. Их раскрывают рычагом, помещают проводник в центральную часть окна и закрывают магнитопровод до полного смыкания. Неполное закрытие, загрязнение контактных поверхностей или перекос проводника увеличивают риск нестабильного результата. При измерении малых значений важно по возможности располагать проводник в центре окна и не касаться губками соседних токоведущих жил. Корпус с ручным управлением позволяет удерживать прибор одной рукой, а экран считывать с позиции, безопасной для оператора.

Режимы работы и выполнение измерений

Набор режимов Fluke 360 сосредоточен на регистрации и анализе переменного тока. Выбор диапазона производится с учетом ожидаемой величины: для слабых токов используют младшие пределы, для больших — диапазон до 60 А. Если значение заранее неизвестно, начинают с более широкого диапазона, затем переходят к чувствительному, если показание позволяет это сделать без перегрузки. Режим обычного измерения используется для текущего контроля тока, когда показание считывают непосредственно во время охвата проводника. Функция удержания фиксирует отображенное значение, что удобно при работе в труднодоступном месте или при необходимости перенести взгляд на дисплей после замыкания губок. Фильтр предназначен для уменьшения влияния высокочастотных составляющих и помех, которые могут искажать оценку тока утечки в цепях с электронными преобразователями и импульсными нагрузками. При наличии фильтра измерение отражает сигнал с учетом его частотной характеристики, поэтому результаты в обычном и фильтрованном режимах могут различаться.

Практическое применение

Fluke 360 применяют для проверки утечек в цепях электродвигателей, распределительных линиях, системах кондиционирования, промышленной автоматике и оборудовании с импульсными источниками питания для диагностики. Измерение остаточного тока помогает локализовать участок, где возникает нежелательное ответвление тока, оценить изменение состояния изоляции в эксплуатации и сопоставить показания до и после ремонта. Контроль проводят на работающей установке только при наличии соответствующих организационных мер и безопасного доступа. Бесконтактный способ измерения сохраняет целостность цепи и сокращает время контроля установленной проводки. Чувствительные младшие диапазоны позволяют фиксировать малые токи утечки, а широкий верхний предел расширяет область практического применения. Удержание показания облегчает считывание в неудобном положении, а фильтрация помогает оценивать сигнал в присутствии части электрических помех. Компактный формат клещей делает возможным последовательный обход нескольких цепей без отсоединения проводников.

Таким образом, Fluke 360 — специализированный измерительный прибор для регистрации переменного тока утечки и контроля остаточных токов в электрических установках. Сочетание трех диапазонов, чувствительного измерительного захвата, фильтрации и фиксации показания помогает проводить диагностику без разрыва проверяемой цепи. «Олниса» поставляет промышленное оборудование предприятиям. В ассортименте «Олниса» представлены средства измерения, контрольные приборы и оборудование для производственных задач. Поставка Fluke 360 от «Олниса» позволяет включить специализированные клещи в состав технического оснащения предприятия.
