Корпус ExeGate Pro 4U450-16/4U4019S — надежность конструкции и возможности модернизации оборудования

ExeGate Pro 4U450-16/4U4019S — корпус для размещения вычислительных узлов в монтажных стойках и шкафах. Шасси фиксирует аппаратные компоненты, организует их охлаждение и обеспечивает доступ к ним. В стоечной системе существенны высота, глубина, распределение массы и расположение воздушных каналов.

Технические характеристики

Габаритные показатели определяют совместимость со стойкой. В маркировке модели и стандарте ее крепления установлены следующие параметры:

• тип изделия — металлическое стоечное шасси для компьютерных компонентов,
• форм-фактор размещения — 19 дюймов, стандартная номинальная ширина монтажной панели 482,6 мм,
• высотный класс — 4U, эквивалент 4 × 44,45 = 177,8 мм занимаемого пространства стойки,
• номинальная глубина серии — 450 мм по индексу 4U450; точный наружный габарит устанавливается чертежом исполнения,
• обозначение модификации — Pro 4U450-16/4U4019S,
• вертикальный шаг монтажной единицы — 44,45 мм, или 1,75 дюйма,
• расстояние между осями крепежных рядов типовой 19-дюймовой стойки — 465,1 мм,
• номинальное число высотных единиц, резервируемых в шкафу, — 4.

В стойках EIA-310 отверстия идут по 3 на 1U. Вертикальные интервалы составляют 15,875; 15,875 и 12,7 мм, вместе 44,45 мм. На высоте 4U имеется 12 отверстий на каждой монтажной стойке, но число используемых точек крепления определяется конструкцией этого шасси. Мощность блока питания, количество мест для накопителей 2,5 и 3,5 дюйма, тип вентиляторов, масса и предельная длина плат расширения требуют подтверждения заводской спецификацией. Условные значения нельзя выдавать за характеристики модели.

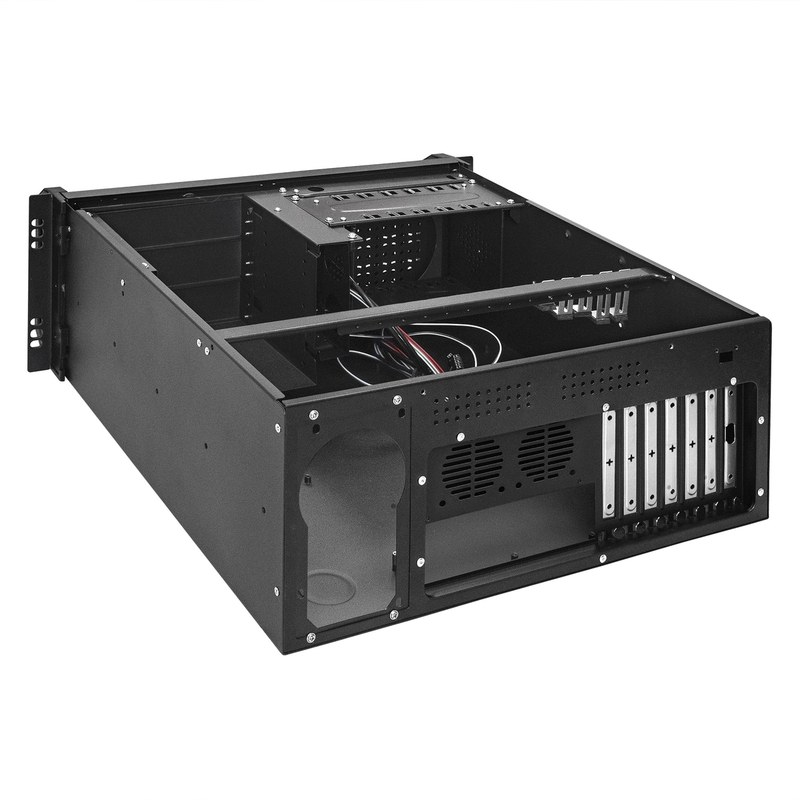

Конструкция и компоновка

Несущий каркас связывает переднюю монтажную часть, стенки и узлы крепления аппаратуры. При проектировании важны жесткость днища под нагрузкой, вибрации вентиляторов и прочность крепежа. Внутри шасси выделяют следующие зоны:

• зона системной платы — площадка с монтажными стойками и изолирующими зазорами для электронных узлов,
• зона накопителей — отсеки или корзины для размещения устройств хранения в предусмотренной комплектацией конфигурации,
• зона питания — участок фиксации источника электроэнергии и прокладки его кабельных жгутов,
• зона охлаждения — места установки вентиляторов и каналы движения воздуха через нагреваемые компоненты,
• коммутационная зона — отверстия и проходы для кабелей питания, данных и соединений передней панели,
• монтажная зона — фронтальные элементы для крепления шасси к направляющим стойки.

Формат 4U вмещает по высоте четыре модуля 1U или два модуля 2U. Допустимую высоту охладителя нельзя приравнивать к 177,8 мм: ее ограничивает зазор от платы до крышки. Совместимость плат ATX и microATX определяется монтажными отверстиями и задними проемами конкретной версии.

Принципы работы системы охлаждения

Корпус формирует тепловые условия работы электроники: энергия от компонентов передается радиаторам, затем отводится потоком воздуха. Эффективность зависит от его расхода, сопротивления каналов и входной температуры. Основные процессы таковы:

• поступление воздуха через предусмотренные входные проемы без перекрытия соседними устройствами,
• обтекание радиаторов процессора, преобразователей питания и модулей памяти,
• отвод тепла от накопителей и плат расширения за счет направленной циркуляции,
• выход нагретого воздуха с исключением его повторного подсоса во входную часть,
• передача вибрационных нагрузок от вращающихся вентиляторов на корпусные крепления,
• рост аэродинамического сопротивления при чрезмерном уплотнении кабелей и накопителей.

Теплоотвод описывают формулой Q = × cp × L × T, где Q — мощность в ваттах, — плотность воздуха в кг/м3, cp — теплоемкость в Дж/(кг·К), L — расход в м3/с, T — нагрев в кельвинах. При = 1,2 кг/м3, cp = 1005 Дж/(кг·К), L = 0,05 м3/с и T = 10 К отводится расчетно около 603 Вт. Это иллюстрация метода, не паспортный показатель шасси.

Режимы эксплуатации

Режим работы определяется нагрузкой оборудования и условиями его обслуживания. Различают следующие состояния:

• непрерывная работа 24/7 — длительное тепловыделение при стабильной вентиляции,
• переменная вычислительная нагрузка — периодическое увеличение теплового потока и оборотов управляемых вентиляторов,
• режим ожидания — сниженное энергопотребление компонентов при сохранении готовности системы,
• сервисное состояние — отключение питания и открытие доступа к компонентам с соблюдением требований электробезопасности,
• транспортное состояние — фиксация внутренних узлов и защита корпуса от ударных нагрузок.

Особенности монтажа и применения

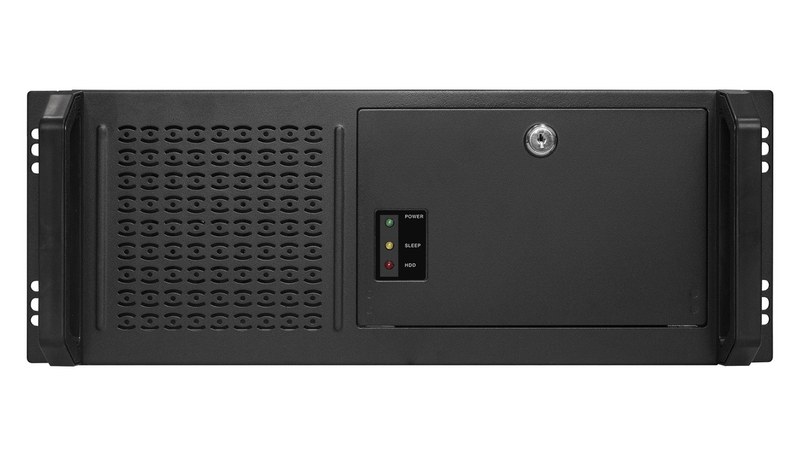

При монтаже учитывают не только глубину шасси, но и запас для разъемов, вентиляции и обслуживания. Номинальные 450 мм не равны минимальной глубине шкафа: пространство позади изделия определяется кабельной схемой. Передняя панель занимает 4U, а потребность в дополнительных опорах зависит от массы собранной системы. Шасси применяют в серверах хранения, вычислительных станциях, промышленных контроллерах и сетевых узлах. Функции задаются платами, питанием и охлаждением. Стоечный формат упрощает размещение нескольких систем, унифицирует крепление и организацию кабельных магистралей.

Таким образом, ExeGate Pro 4U450-16/4U4019S — стоечная платформа класса 4U; ее эксплуатационные свойства определяются прочностью, тепловым режимом и компоновкой. Размеры стандарта 19 дюймов характеризуют размещение в стойке, а заводские данные уточняют совместимость комплектующих. Компания «Олниса» поставляет промышленное оборудование, в том числе корпусные решения для вычислительной инфраструктуры. Поставки «Олниса» обеспечивают предприятия аппаратной продукцией для серверных и технических комплексов.
