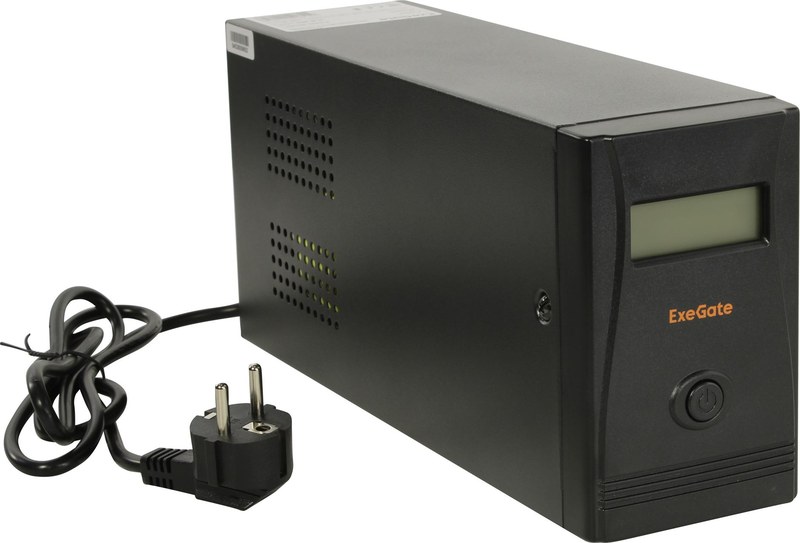

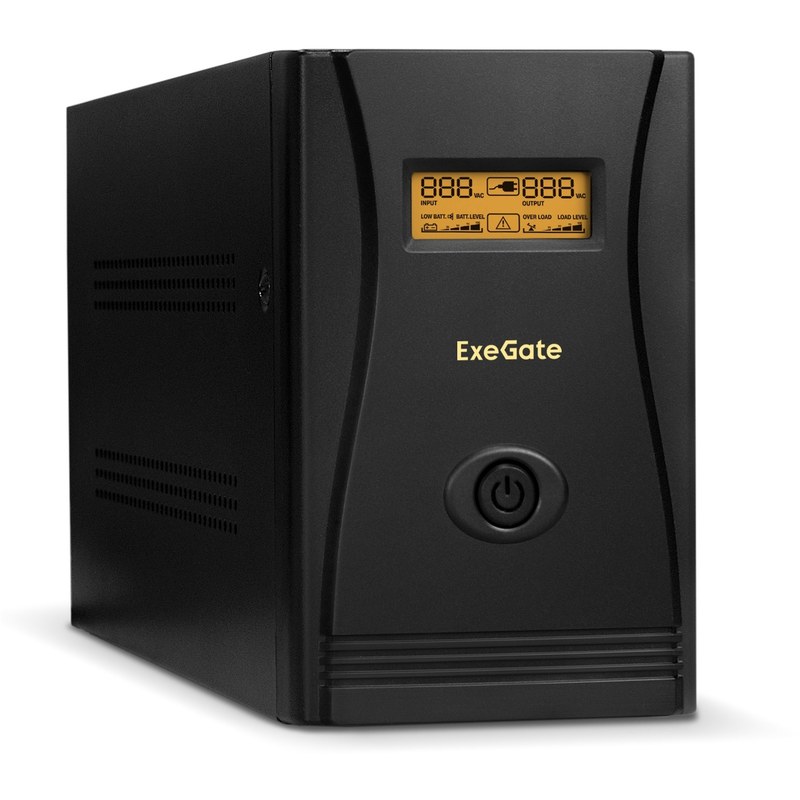

Источник бесперебойного питания ExeGate Power Smart EP212519RUS — стабильность электроснабжения и защита подключенных устройств
ExeGate Power Smart EP212519RUS — источник бесперебойного питания (ИБП) электронной аппаратуры при сбоях электросети. В нормальном режиме нагрузка получает энергию от сети, в аварийном — от аккумулятора через преобразователь. Для анализа отдельно рассматривают входную цепь, зарядное устройство, батарею, инвертор и выход.
Технические характеристики и расчетные показатели
Основные расчетные величины включают:
- распространенные параметры однофазной электросети — 230 В и 50 Гц,
- полная мощность S = U × I — произведение действующих напряжения и тока в В·А,
- активная мощность P = S × PF; при 500 В·А и PF = 0,6 она равна 300 Вт,
- ток активной нагрузки 300 Вт при 230 В — около 1,30 А,
- напряжение типового свинцово-кислотного моноблока — 12 В; число блоков определяется конструкцией,
- номинальная энергия батареи 12 В, 9 А·ч — 108 Вт·ч, фактически доступная меньше,
- энергия для нагрузки 150 Вт на 10 минут — 25 Вт·ч без учета потерь,
- при условном КПД инвертора 85 % батарея должна отдать около 29,4 Вт·ч.
При сопоставлении ИБП с потребителем учитывают и В·А, и Вт: соотношение величин зависит от коэффициента мощности. Номиналы EP212519RUS и автономность при заданной нагрузке подлежат проверке по документации. Автономность нелинейно зависит от тока разряда: паспортные 9 А·ч обычно задаются при длительном разряде, тогда как из-за большой мощности доступная емкость снижается. Поэтому результат 108 Вт·ч нельзя напрямую делить на мощность нагрузки без поправки на характеристики батареи и ее износ, КПД инвертора и порог отключения по низкому напряжению.
Принцип преобразования энергии
В архитектуре ИБП взаимодействуют входная защита, цепь заряда, аккумулятор, инвертор и выходная коммутация. В резервных системах нагрузка обычно питается непосредственно от сети, в линейно-интерактивных — через узел регулирования, в системах двойного преобразования — через инвертор. Топология требует уточнения. При нарушении питания выполняются следующие операции:
- измерение входного напряжения и обнаружение отклонений,
- переключение нагрузки на аккумуляторное питание,
- формирование переменного напряжения инвертором,
- срабатывание защиты при перегрузке либо коротком замыкании,
- возврат к электросети с последующим зарядом батареи.
В резервной архитектуре имеется задержка перехода на инвертор. Ее сопоставляют со временем удержания питания подключенного устройства. Для EP212519RUS длительность переключения в миллисекундах требует паспортного подтверждения.
Эксплуатационные режимы
Рабочие режимы различают по источнику питания и состоянию защитных цепей:
- сетевой режим — передача энергии от входа к выходу,
- автономный режим — работа инвертора от аккумулятора,
- заряд — восстановление энергии с контролем тока и напряжения,
- перегрузка — превышение выходного номинала и действие защиты,
- глубокий разряд — ограничение дальнейшего расхода энергии,
- возврат сети — восстановление обычного питания и заряда.
Автоматическая стабилизация, байпас и дистанционный мониторинг зависят от исполнения. Длительное снижение сетевого напряжения и полный обрыв линии также различаются: при переходе на батарею энергия расходуется до восстановления допустимого уровня входа.
Конструкция и электрическая безопасность
Конструкция ИБП разделяет силовой тракт, управляющую электронику и аккумуляторный отсек. Входная цепь принимает сетевое напряжение, инвертор формирует резервное питание, контроллер координирует переключение и защиту. Размещение аккумулятора должно обеспечивать фиксацию и допустимый тепловой режим. Функциональные узлы конструкции:
- входной узел — подключение сетевого кабеля, подавление части помех и защита от аварийных токов,
- зарядное устройство — преобразование энергии сети в контролируемый ток заряда батареи,
- аккумуляторный отсек — удержание накопителя и электрическое соединение его выводов,
- инверторный каскад — формирование переменного напряжения из постоянного источника,
- коммутационный элемент — изменение пути подачи энергии на нагрузку в зависимости от режима,
- контрольный модуль — обработка сигналов датчиков и формирование предупреждений.
Тепловыделение влияет на ресурс батареи и компонентов: потеря мощности 15 Вт за 1 час соответствует 54 кДж теплоты. Перекрытие вентиляции повышает температуру внутри корпуса. Условия установки — согласно паспорту.
В целом, проверка пригодности ExeGate Power Smart EP212519RUS требует учета мощности, схемы преобразования, емкости батареи и характера нагрузки. Числовые примеры иллюстрируют расчет, но не заменяют технический паспорт артикула. Компания «Олниса» поставляет промышленное оборудование, в том числе источники бесперебойного питания ExeGate. Поставки «Олниса» предназначены для обеспечения промышленной и инфраструктурной электроники оборудованием электропитания.
