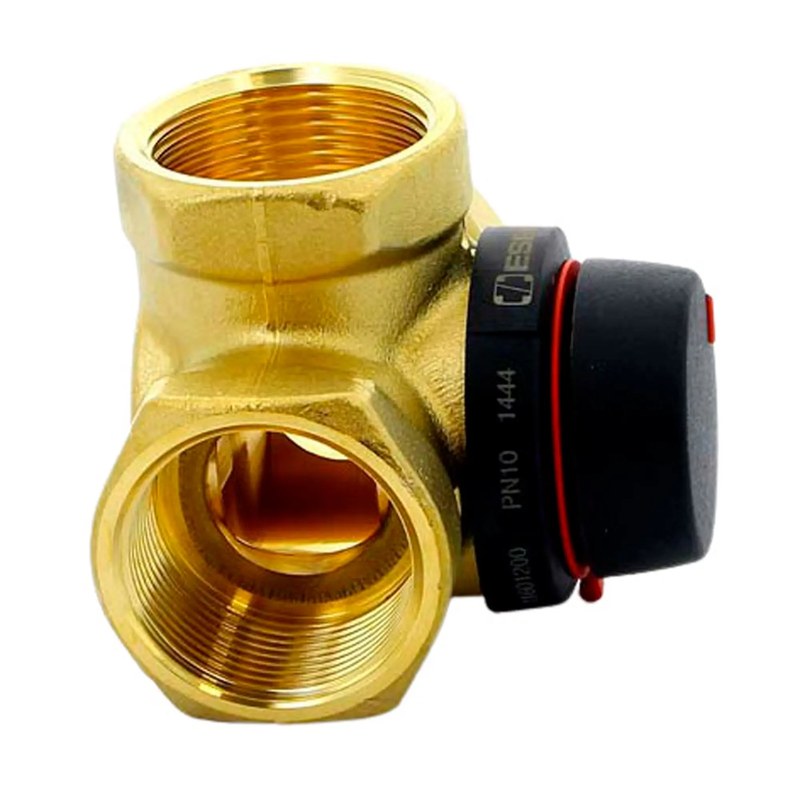

Смесительный клапан ESBE VRG131 DN32 — надежное регулирование потоков теплоносителя в системах отопления
Клапан ESBE VRG131 DN32 регулирует пропорции потоков в водяных контурах отопления, охлаждения и технологической терморегуляции. Температура смеси меняется вследствие перераспределения расходов. Собственного термочувствительного элемента нет: затвор перемещают вручную или электроприводом. DN32 обозначает номинальный размер присоединения; VRG131 — трехходовую резьбовую серию. Клапан используется для согласования температуры первичного контура с потребностями вторичного. Его гидравлическая характеристика определяется коэффициентом Kvs.
Технические характеристики
При одинаковом DN32 исполнения могут различаться значением Kvs. Ключевые технические параметры приведены ниже.
- Тип арматуры — трехходовой поворотный смесительный клапан,
- Номинальный диаметр присоединения — DN 32,
- Соединение с трубопроводом — внутренняя резьба Rp 11⁄4,
- Число гидравлических патрубков — 3,
- Угол полного перемещения регулирующего элемента — 90,
- Номинальное давление корпуса — PN 10, или 10 бар,
- Коэффициент Kvs — 16 либо 25 м3/ч для соответствующих вариантов DN32,
- Расчетная единица перепада давления для Kvs — 1 бар,
- Температура среды — от −10 до +110 C при соблюдении паспортных ограничений,
- Рабочая среда — вода и совместимые водно-гликолевые растворы,
- Корпус — специальная латунь с повышенной стойкостью к обесцинкованию,
- Уплотнения — эластомерные элементы, в том числе EPDM,
- Управление — ручное или посредством совместимого ротационного электропривода.
Kvs характеризует расход воды при перепаде 1 бар на полностью открытом участке. Значения 16 и 25 м3/ч относятся к разным модификациям, а не к переключаемым режимам. Допустимый перепад и концентрацию гликоля проверяют для конкретного исполнения.
Конструкция компонента

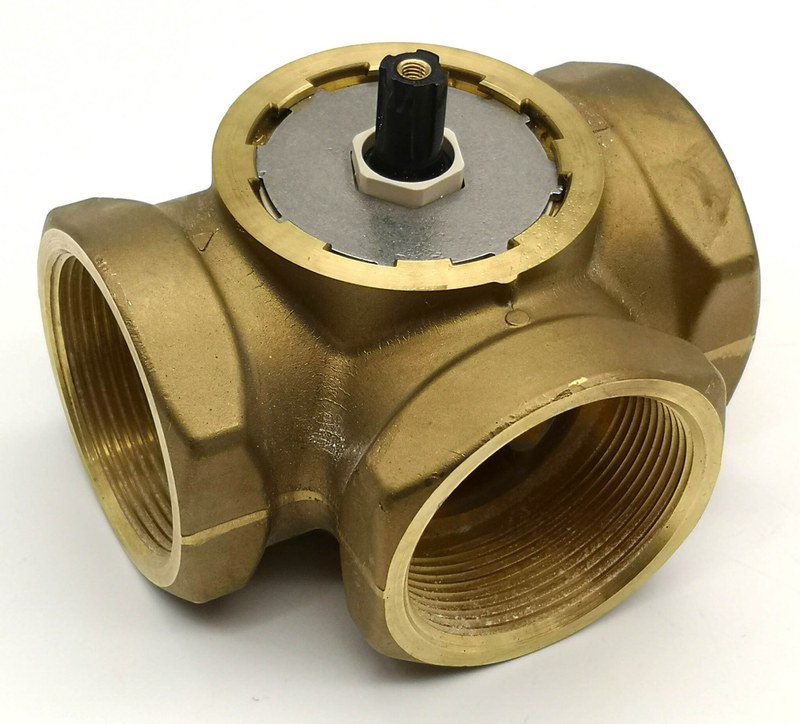

Трехканальный корпус содержит ротационный затвор, меняющий проходные сечения без поступательного перемещения штока. Конструкция включает следующие элементы:
- Латунный корпус — воспринимает давление теплоносителя и соединяет три гидравлические линии,
- Поворотный затвор — изменяет соотношение открытых сечений между патрубками,
- Ось управления — передает вращающий момент от рукоятки или электропривода,
- Уплотнительный узел — ограничивает наружные утечки в области выходящей оси,
- Присоединительные резьбы — обеспечивают разъемный монтаж без сварки корпуса,
- Шкала положения — позволяет контролировать угловую установку при ручном управлении.
Затвор перемещается между крайними положениями на 90. Угол определяет проходные сечения, но не равен проценту горячего потока: расход зависит и от сопротивления контуров.
Принципы и режимы работы
В режиме смешения два входных потока объединяются в общем выходном патрубке. Порты A, B служат для подключения отдельных ветвей, AB — общий. Направление потоков следует сопоставлять с гидравлической схемой, обозначениями на корпусе и инструкцией. Температуру рассчитывают по балансу: Tсм = (Gг × Tг + Gх × Tх) / (Gг + Gх), где G — массовый расход. Например, равные потоки при 70 и 30 C дадут примерно 50 C. Рабочие положения и способы управления различаются следующим образом:
- Подача преимущественно из горячей ветви — затвор открывает соответствующий канал и ограничивает холодный подмес,
- Подача преимущественно из обратной ветви — увеличивается доля охлажденного теплоносителя,
- Промежуточное смешение — одновременно пропускаются оба потока в заданной гидравлической пропорции,
- Ручная фиксация положения — угол задается без автоматического изменения по сигналам контроллера,
- Автоматическое регулирование — внешний привод изменяет угол по командам системы управления.
При автоматизации температурную обратную связь обеспечивают датчик и контроллер; клапан сам не измеряет температуру. Распределительную схему допускают только с учетом документации изготовителя.
Монтаж и эксплуатационные особенности
Монтаж выполняют по обозначениям портов на корпусе. Перед установкой удаляют загрязнения из трубопровода и герметизируют резьбы совместимым материалом. Перепутанные подключения нарушают температурный баланс. Работоспособность узла зависит от следующих факторов:
- Правильная ориентация портов — сохраняет предусмотренную гидравлическую схему,
- Фильтрация теплоносителя — уменьшает вероятность попадания частиц в зону затвора,
- Контроль перепада давления — предотвращает эксплуатацию вне допустимого режима,
- Проверка свободного вращения оси — исключает заклинивание механизма,
- Согласование привода с углом 90 — обеспечивает полный рабочий ход затвора,
- Защита от замерзания — не допускает разрушения наполненного водой корпуса.
Электропривод устанавливают через совместимый адаптер. Время хода и питание зависят от модели привода. При эксплуатации контролируют герметичность и свободное вращение оси.
Таким образом, ESBE VRG131 DN32 обеспечивает регулирование соотношения потоков в инженерных контурах. Ротационный механизм и исполнения с разным Kvs позволяют реализовать смесительные схемы с заданными гидравлическими условиями. Компания «Олниса» поставляет промышленное оборудование, в том числе клапаны ESBE VRG131 DN32. В номенклатуре поставок представлены компоненты отопительных, энергетических и технологических систем. «Олниса» осуществляет поставку трубопроводной арматуры для предприятий и инженерной инфраструктуры.
