Сервопривод ESBE ARA661 12101300 — автоматизация смесительной арматуры и поддержание температуры отопления

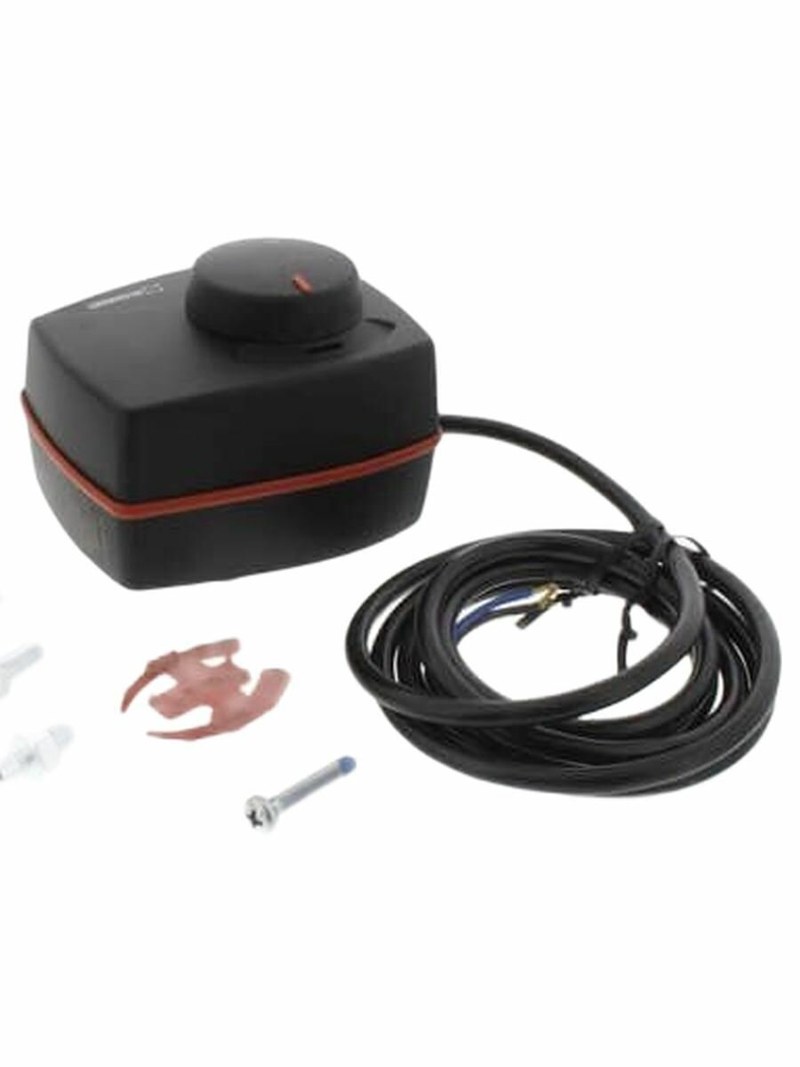

ESBE ARA661 12101300 — поворотный электропривод, предназначенный для дистанционного управления положением трехходовых и других совместимых ротационных клапанов. Оборудование используется в системах водяного отопления и охлаждения, где требуется периодически изменять соотношение потоков теплоносителя. Привод относится к серии ARA600 производителя ESBE. Он получает трехпозиционные электрические команды от внешнего контроллера и преобразует их во вращение регулирующего штока. Устройство рассчитано на питание 230 В переменного тока и развивает крутящий момент 6 Н·м.

Технические характеристики

Основные параметры сервопривода ESBE ARA661:

• производитель — ESBE,
• категория — ротационный электропривод,
• серия — ARA600,
• модель — ARA661,
• артикул — 12101300,
• напряжение питания — 230 В AC,
• частота питающей сети — 50 Гц,
• тип управления — трехпозиционный,
• схема управляющего воздействия — SPDT,
• крутящий момент — 6 Н·м,
• время поворота на 90° — 120 с,
• рабочий угол поворота — 90°,
• тип исполнительного движения — вращательный,
• используемая арматура — совместимые поворотные клапаны ESBE,
• возможность промежуточной остановки — предусмотрена,
• управление направлением — электрическое,
• основное назначение — позиционирование регулирующего золотника,
• заводской артикул — 12101300.

Особенности конструкции

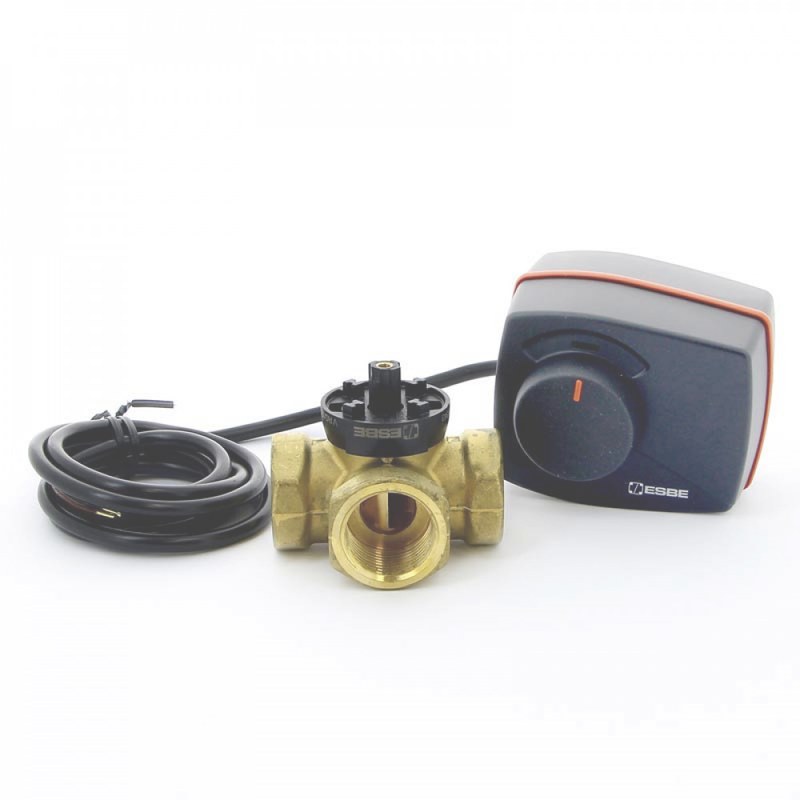

Сервопривод объединяет электродвигатель, редукторный механизм, коммутационные элементы и выходное соединение, предназначенное для передачи вращения на шток клапана. В управляющей схеме используются два направления движения. При поступлении команды в одну сторону двигатель поворачивает выходной механизм по часовой стрелке, а при другой команде выполняется противоположное перемещение. Редуктор преобразует сравнительно быстрое вращение двигателя в медленный поворот с увеличенным крутящим моментом. Это необходимо для перемещения внутреннего золотника клапана, на который воздействуют силы трения и сопротивления гидравлической арматуры. При отсутствии команды перемещение прекращается, а клапан сохраняет достигнутое положение благодаря механическим свойствам приводного узла. Трехпозиционное управление удобно для отопительных контроллеров. Например, при пониженной температуре подачи автоматика выдает сигнал на увеличение открытия горячего потока. По мере повышения температуры контроллер прекращает команду. Если температура становится выше установленного значения, формируется воздействие в обратном направлении. Таким образом, положение клапана изменяется постепенно, позволяя корректировать тепловой баланс между подающей и обратной линиями. Скорость вращения влияет на характер регулирования. Если привод перемещается слишком быстро относительно тепловой инерции системы, контроллеру сложнее избежать колебаний температуры.

Области применения

ESBE ARA661 используется в отопительных и охлаждающих системах:

• трехходовые смесительные клапаны,
• контуры теплого пола,
• котельные установки,
• радиаторное отопление,
• автоматизированные тепловые пункты,
• низкотемпературные системы,
• насосно-смесительные группы,
• теплообменные установки,
• распределительные коллекторы,
• контроллерные системы отопления.

Компания «Олниса» осуществляет поставки электроприводов ESBE, включая ARA661 12101300. Покупателям предоставляются технические консультации по схемам управления, механической совместимости и характеристикам питания. Компания организует доставку оборудования по всей России.

Преимущества

Практические достоинства модели:

• автоматическое перемещение клапана по командам контроллера,
• возможность удержания промежуточного положения,
• плавное регулирование температуры теплоносителя,
• совместимость с распространенным трехпозиционным управлением,
• уменьшение необходимости в ручной регулировке,
• компактная установка над регулирующей арматурой,
• пригодность для модернизации отопительных узлов,
• возможность применения в многоконтурных системах.

Таким образом, ESBE ARA661 12101300 — поворотный электрический сервопривод для регулирования положения совместимых клапанов. Редукторный механизм и трехпозиционное управление обеспечивают контролируемое изменение соотношения потоков теплоносителя. Компания «Олниса» поставляет сервоприводы ESBE и организует доставку регулирующего оборудования по всей России.
