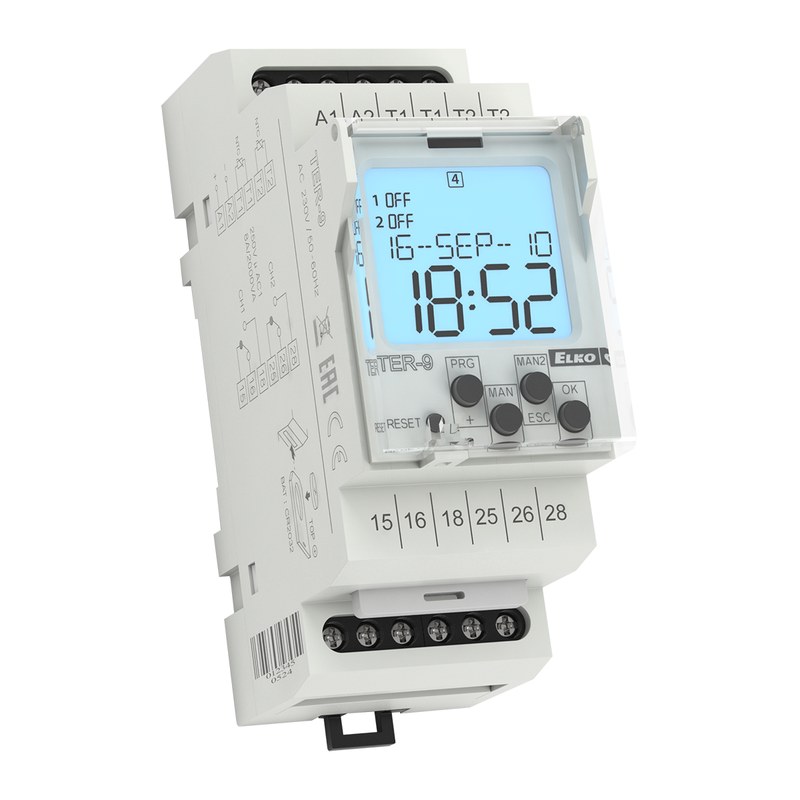

Программируемый термостат ELKO EP TER-9/230V — температурный контроль с календарным управлением
ELKO EP TER-9/230V — цифровой многофункциональный термостат со встроенным программируемым реле времени. Устройство предназначено для автоматического управления нагревательными и охлаждающими цепями по показаниям внешних температурных датчиков и заданному календарному расписанию. Модель рассчитана на питание от сети 230 В переменного тока. Два переключающих релейных выхода обеспечивают коммутацию совместимых нагрузок, а цифровая система управления позволяет задавать температурные уставки и временные программы.
Технические характеристики
Основные параметры ELKO EP TER-9/230V:
- производитель — ELKO EP,
- категория — цифровой программируемый термостат,
- серия — TER,
- модель — TER-9/230V,
- товарный код EAN — 8595188124478,
- напряжение питания — 230 В AC,
- частота питания — 50/60 Гц,
- максимальное потребление — 4 ВА,
- количество функциональных режимов — 6,
- диапазон измерения температуры — от −40 до +110 °C,
- тип датчиков — NTC 12 кОм при +25 °C,
- количество выходов — 2,
- тип выходов — переключающие контакты,
- номинальный ток каждого выхода — 8 А AC-1,
- коммутационное напряжение — 250 В AC,
- диапазон настройки гистерезиса — 0,5–5 °C,
- диапазон настройки температурной разницы — 1–50 °C,
- число ячеек памяти программ — 100,
- степень защиты лицевой панели — IP40,
- монтаж — DIN-рейка,
- габариты — 90 × 35 × 64 мм.
Особенности конструкции
Термостат объединяет микропроцессорную систему, температурные измерительные входы, календарные часы, два электромагнитных реле и цифровой дисплей. Температурные датчики подключаются к предусмотренным измерительным клеммам. Электронная схема определяет их сопротивление и преобразует полученное значение в температуру по характеристике NTC. После обработки измерений микроконтроллер сравнивает текущие показатели с заданными уставками. В зависимости от выбранного режима прибор формирует команды включения либо отключения выходов. В режиме нагрева коммутация выполняется при необходимости повысить температуру контролируемого объекта. В режиме охлаждения используется обратная логика управления. Гистерезис формирует промежуток между порогами последовательных переключений. Это уменьшает число срабатываний контактов при небольших колебаниях температуры. Наличие двух измерительных каналов позволяет использовать термостат для задач, связанных с двумя температурными точками. Отдельные алгоритмы могут учитывать не только абсолютную температуру, но и разницу измеренных значений. Календарный таймер расширяет возможности обычного термостата. Пользователь задает интервалы работы, после чего температурная функция выполняется в соответствии с программой расписания. Например, нагрев помещения можно разрешать преимущественно в часы эксплуатации здания. В остальное время контроллер переводит выходы в состояние, предусмотренное выбранной программой.
Области применения
TER-9 используется в автоматизированных температурных системах:
- отопление помещений,
- электрические нагреватели,
- системы охлаждения,
- тепловые шкафы,
- инженерная автоматика зданий,
- насосные температурные контуры,
- управление вентиляцией,
- технологические установки,
- календарное управление отоплением,
- локальные системы климатического регулирования.
Компания «Олниса» поставляет релейную автоматику ELKO EP, включая TER-9/230V. Покупателям доступны технические консультации по программам, датчикам и характеристикам релейных контактов. Компания организует доставку оборудования по всей России.
Преимущества
Практические достоинства:
- совмещение термостата и календарного таймера,
- автоматическая смена режимов по расписанию,
- контроль двух температурных каналов,
- возможность управления различными нагрузками,
- сохранение времени при отключении питания,
- удобная цифровая индикация,
- компактное размещение на DIN-рейке,
- настройка без внешнего контроллера.
Таким образом, ELKO EP TER-9/230V — программируемый термостат для управления температурой с учетом календарных расписаний. Комбинация измерительных каналов, релейных выходов и встроенных часов позволяет организовывать автономное управление инженерным оборудованием. Компания «Олниса» осуществляет поставки устройств ELKO EP и организует доставку промышленной автоматики по России.
