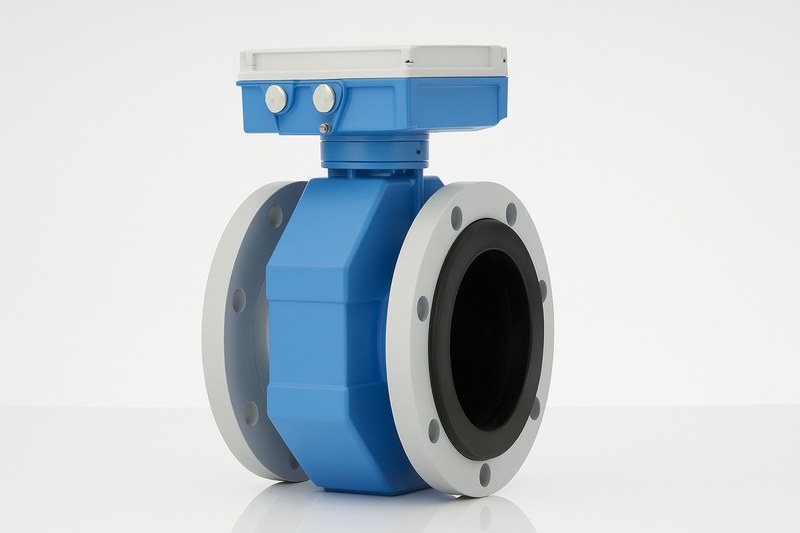

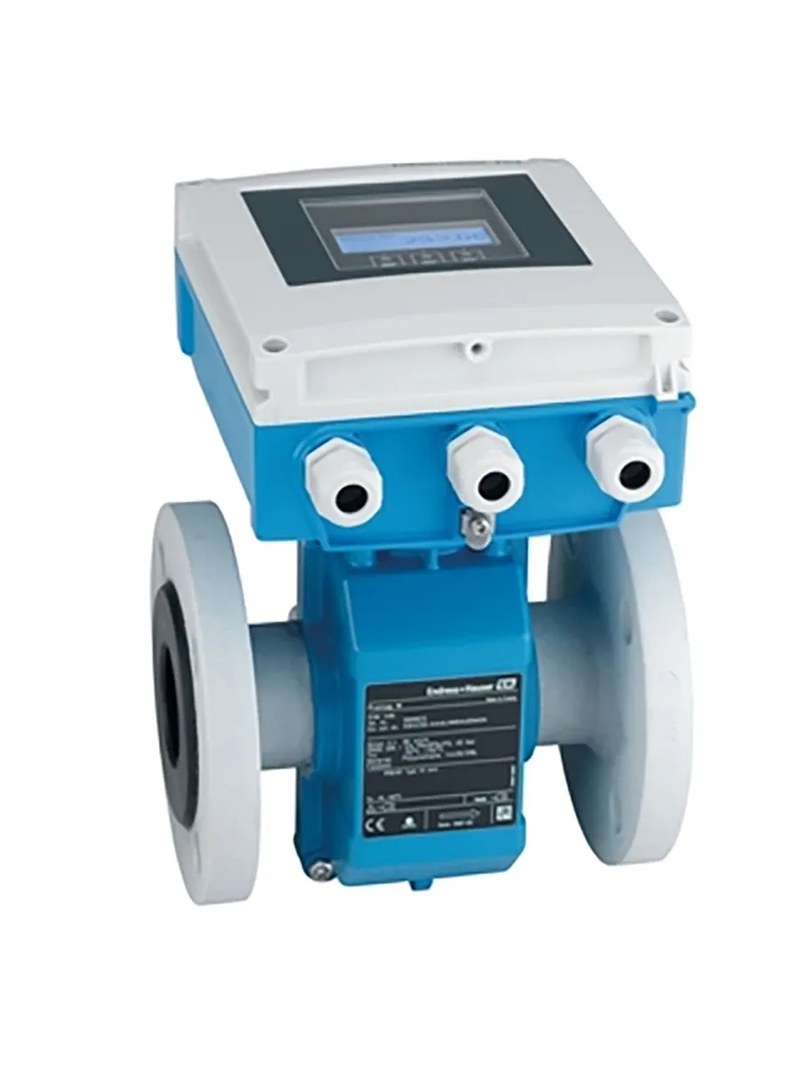

Электромагнитный расходомер Endress+Hauser Proline Promag 10W — контроль объемного потока в водопроводных системах
Endress+Hauser Proline Promag 10W — электромагнитный расходомер, предназначенный для определения объемного расхода электропроводящих жидкостей. Оборудование используется в водоснабжении, водоотведении и промышленных трубопроводных системах, где требуется измерение расхода без введения механического препятствия в поток. Измерительный принцип основан на законе электромагнитной индукции Фарадея. При движении проводящей жидкости через магнитное поле возникает электрический сигнал, величина которого зависит от средней скорости потока.
Технические характеристики
Основные параметры Endress+Hauser Promag 10W:
- производитель — Endress+Hauser,
- категория — электромагнитный объемный расходомер,
- модель — Promag 10W,
- базовый код сенсора — 10W,
- измерительный принцип — электромагнитная индукция,
- диапазон номинальных диаметров — DN25–DN2000,
- общий диапазон расхода серии — от 9 дм³/мин до 110 000 м³/ч,
- погрешность — ±0,5% измеренного значения и дополнительная составляющая ±2 мм/с,
- максимальный класс давления — PN40,
- варианты футеровки — полиуретан и твердая резина,
- цифровая связь — HART,
- индикация — двухстрочный дисплей,
- варианты питания — 85–250 В AC, 20–28 В AC либо 11–40 В DC по комплектации.
Особенности конструкции
Внутри измерительного участка находится труба с электроизоляционной футеровкой. На противоположных сторонах располагаются электроды, предназначенные для регистрации напряжения, возникающего при движении проводящей среды. Вокруг измерительной трубы установлена магнитная система. При подаче возбуждающего сигнала формируется магнитное поле, пересекающее направление движения жидкости. В соответствии с законом Фарадея движущийся проводник в магнитном поле создает электродвижущую силу. В расходомере роль такого проводника выполняет электропроводящая жидкость. Измеряемое напряжение пропорционально магнитной индукции, расстоянию между электродами и скорости потока. Электронный преобразователь использует этот сигнал для расчета объемного расхода. Поскольку внутреннее сечение измерительного участка известно, объемный расход определяется по произведению площади сечения и средней скорости движения жидкости. Внутри измерительной трубы отсутствует крыльчатка или вращающийся измерительный узел. Это уменьшает гидравлическое сопротивление, связанное с размещением механического препятствия в потоке.
Области применения
Promag 10W используется в системах транспортировки проводящих жидкостей:
- водопроводные магистрали,
- насосные станции,
- городское водоснабжение,
- очистные сооружения,
- трубопроводы технической воды,
- системы водоотведения,
- промышленные водяные контуры,
- распределительные водные сети,
- контроль расхода технологических растворов,
- учет подачи жидкости между участками производства.
Компания «Олниса» осуществляет поставки расходомеров Endress+Hauser, включая Promag 10W. Покупателям предоставляются технические консультации по присоединительным размерам, материалам футеровки и электрическим интерфейсам. Компания организует доставку оборудования по всей России.
Преимущества
Основные эксплуатационные достоинства:
- отсутствие движущихся элементов в измерительном канале,
- сохранение свободного прохода жидкости,
- удобство измерения больших объемных расходов,
- применимость в водопроводной инфраструктуре,
- отсутствие прямой зависимости результата от вязкости при допустимых условиях,
- возможность удаленной передачи измеренных значений,
- снижение потребности в механическом обслуживании чувствительного узла,
- использование в трубопроводах различных диаметров.
Таким образом, Endress+Hauser Promag 10W — электромагнитный расходомер для контроля объемного потока проводящих жидкостей. Прибор регистрирует электрический сигнал, возникающий в магнитном поле, и преобразует его в расход без использования движущихся деталей. Компания «Олниса» поставляет измерительные приборы Endress+Hauser и организует доставку оборудования по России.
