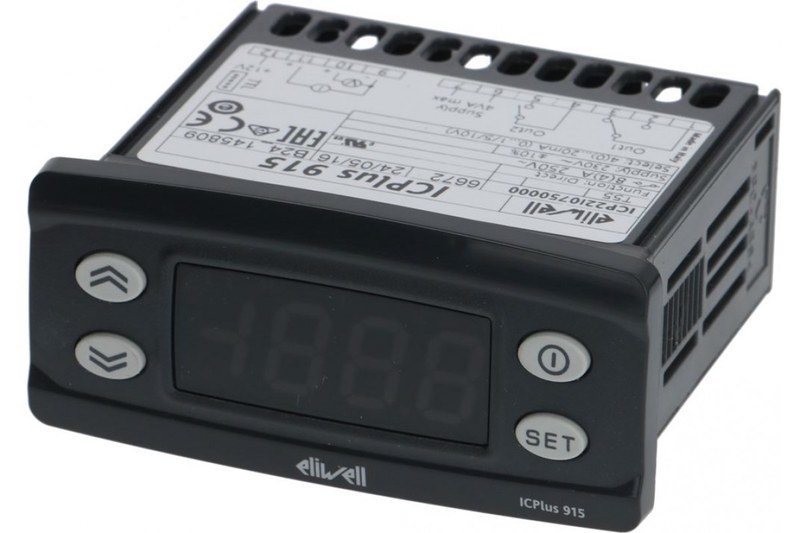

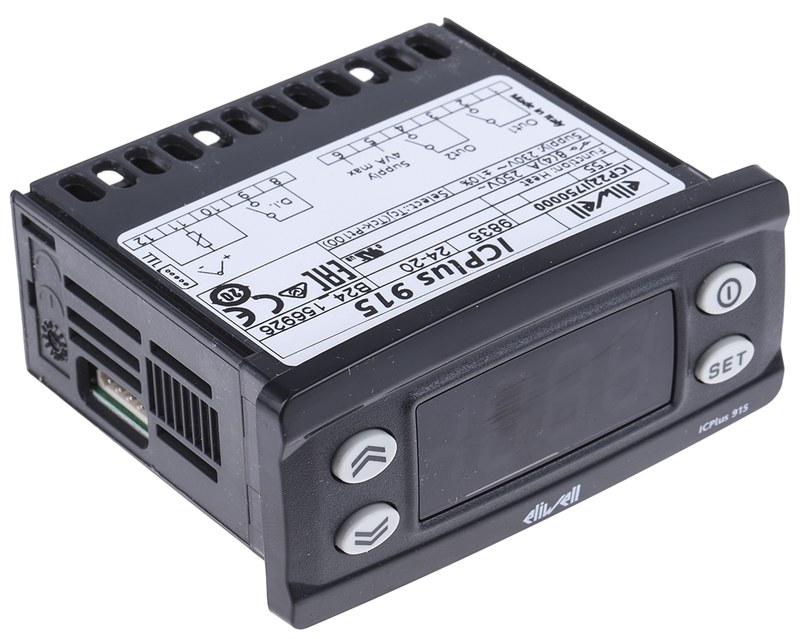

Температурный контроллер Eliwell ICPlus 915 ICP22DI750000 — двухканальное релейное управление нагревом и охлаждением

Eliwell ICPlus 915 ICP22DI750000 — электронный температурный контроллер, предназначенный для автоматического управления нагревательными и охлаждающими устройствами по показаниям внешнего датчика. Модель применяется в технологических установках, где требуется поддерживать температуру по заданному алгоритму и формировать управляющие сигналы для исполнительных устройств. Рассматриваемое исполнение рассчитано на питание 230 В переменного тока и работу с термисторными датчиками NTC или PTC. В конструкции предусмотрены два релейных выхода, позволяющих реализовывать несколько режимов температурного управления.

Технические характеристики

Основные параметры Eliwell ICPlus 915:

• производитель — Eliwell,
• категория — электронный температурный контроллер,
• серия — ICPlus 900,
• модель — ICPlus 915 NTC-PTC 230V,
• артикул — ICP22DI750000,
• номинальное питание — 230 В AC,
• максимальная потребляемая мощность — 3 Вт,
• количество аналоговых входов — 1,
• тип датчика — NTC или PTC,
• количество дискретных входов — 1,
• тип дискретного входа — сухой контакт,
• число релейных выходов — 2,
• разрешение — 1 или 0,1 °C,
• точность — лучше 0,5% шкалы плюс один разряд,
• интерфейс связи — TTL,
• рабочая температура корпуса — 0…+55 °C,
• размер монтажного отверстия — 71 × 29 мм,
• масса — 230 г.

Особенности конструкции

Контроллер состоит из измерительного входа, микропроцессорной схемы, двух релейных каналов и цифрового интерфейса управления. Корпус предназначен для установки в прямоугольное отверстие лицевой панели шкафа или технологического оборудования. Термочувствительный элемент подключается к аналоговому входу. Электронная схема измеряет его сопротивление и определяет соответствующую температуру по установленной характеристике NTC либо PTC. Для NTC-датчика сопротивление уменьшается при нагреве, а для PTC — возрастает. Поэтому правильная настройка типа датчика имеет принципиальное значение: использование неверной характеристики приводит к ошибочным результатам. После измерения микроконтроллер сравнивает текущую температуру с заданными уставками. В зависимости от выбранной функции он формирует команды на переключение релейных выходов. В режиме нагрева управляющий контакт активируется при необходимости повысить температуру. После достижения установленного значения реле переводится в состояние, определяемое алгоритмом регулирования. В режиме охлаждения используется противоположная логика. Нагрузка включается при превышении температурного порога и отключается после достаточного охлаждения. Для предотвращения частых переключений предусматривается настройка дифференциала. Он формирует температурный интервал между последовательными срабатываниями.

Области применения

Контроллер используется в системах температурного управления:

• холодильные установки,
• нагревательные камеры,
• промышленные термостаты,
• системы охлаждения,
• технологические ванны,
• электрические нагреватели,
• климатические установки,
• лабораторные стенды,
• температурные шкафы,
• оборудование пищевых производств.

Компания «Олниса» осуществляет поставки контроллеров Eliwell, включая ICPlus 915 ICP22DI750000. Покупателям доступны технические консультации по исполнению датчиков, релейным выходам и параметрам питания. Компания организует доставку оборудования по всей России.

Преимущества

Практические достоинства:

• управление температурой по заданным уставкам,
• возможность выбора типа чувствительного элемента,
• использование двух исполнительных каналов,
• компактная панельная конструкция,
• наглядное отображение температуры,
• возможность интеграции с внешним управляющим сигналом,
• настройка параметров без перепрограммирования контроллера,
• применимость в различных тепловых процессах.

Таким образом, Eliwell ICPlus 915 ICP22DI750000 — электронный контроллер для температурного регулирования с двумя релейными выходами и поддержкой датчиков NTC/PTC. Устройство подходит для автоматизации нагрева и охлаждения в компактных промышленных установках. Компания «Олниса» поставляет оборудование Eliwell и организует доставку средств промышленной автоматики по России.
