Розетка DigiTOP — функциональность, безопасность и удобство эксплуатации

Розетка DigiTOP со встроенным реле напряжения представляет собой коммутационный узел, устанавливаемый между бытовой электрической сетью и потребителем. Ее назначение — контролировать действующее значение сетевого напряжения и автоматически разрывать цепь питания при выходе показателя за установленные пределы. Особенно это важно для холодильников, насосов и электронной автоматики. В отличие от стабилизатора модуль не корректирует напряжение. При допустимом состоянии сети он передает питание нагрузке, при аварии отключает его, а после восстановления нормальных параметров выдерживает заданную задержку повторного включения. Рассматривается исполнение класса 16 А; уставки зависят от модели.

Технические характеристики

Характеристики определяют допустимую нагрузку. Ниже приведены расчетные данные для класса 16 А и примеры, а не общие паспортные уставки линейки:

• электропитание — однофазная сеть переменного тока, 220–230 В, 50 Гц,
• номинальный ток розеточного исполнения — до 16 А при соответствующей маркировке,
• расчетная полная мощность при 220 В и 16 А — 3520 В·А,
• расчетная полная мощность при 230 В и 16 А — 3680 В·А,
• расчетная активная мощность при коэффициенте мощности 0,8 и 230 В — 2944 Вт,
• пример нижнего порога защиты — 180 В,
• пример верхнего порога защиты — 250 В,
• пример задержки повторного подключения — 180 с,
• расчетное время трехминутной задержки — 180 000 мс.

Его номинальный ток не означает допустимость постоянной работы с любой нагрузкой на 3680 Вт. Для двигателей и трансформаторов учитывают пусковой ток, cos и категорию коммутации. Например, двигатель с рабочим током 6 А при кратности пуска 5 может создавать импульс около 30 А, хотя его установившееся потребление заметно ниже предела 16 А.

Конструкция и функциональные узлы

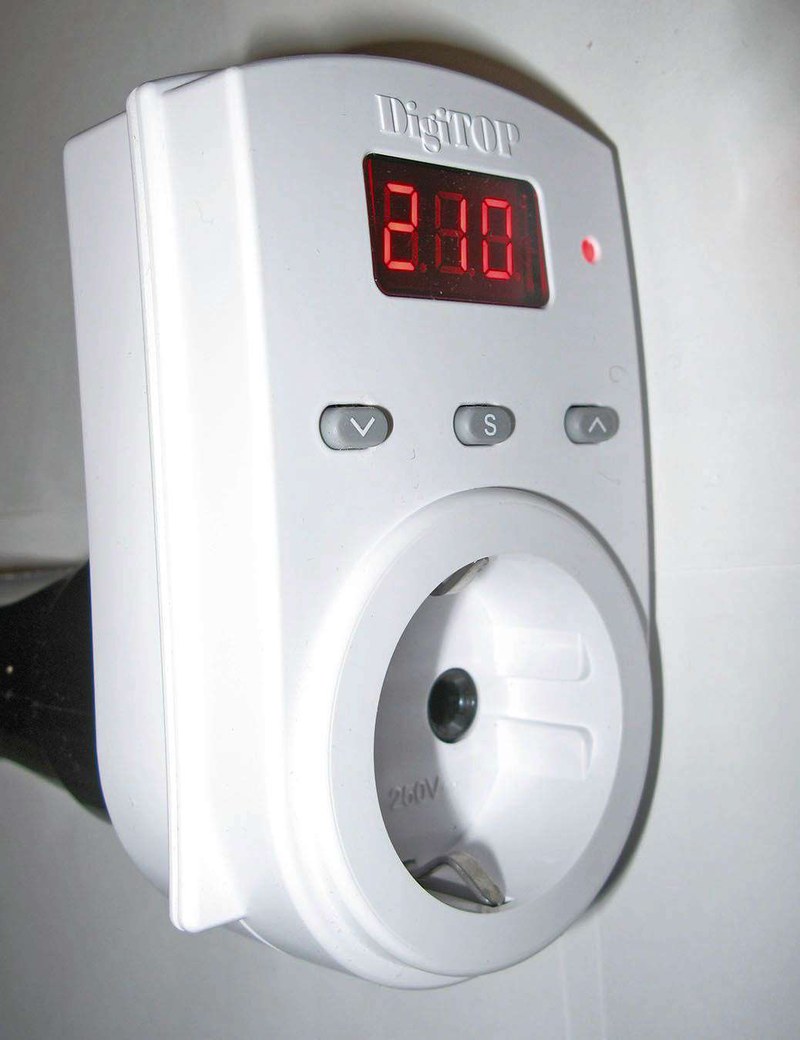

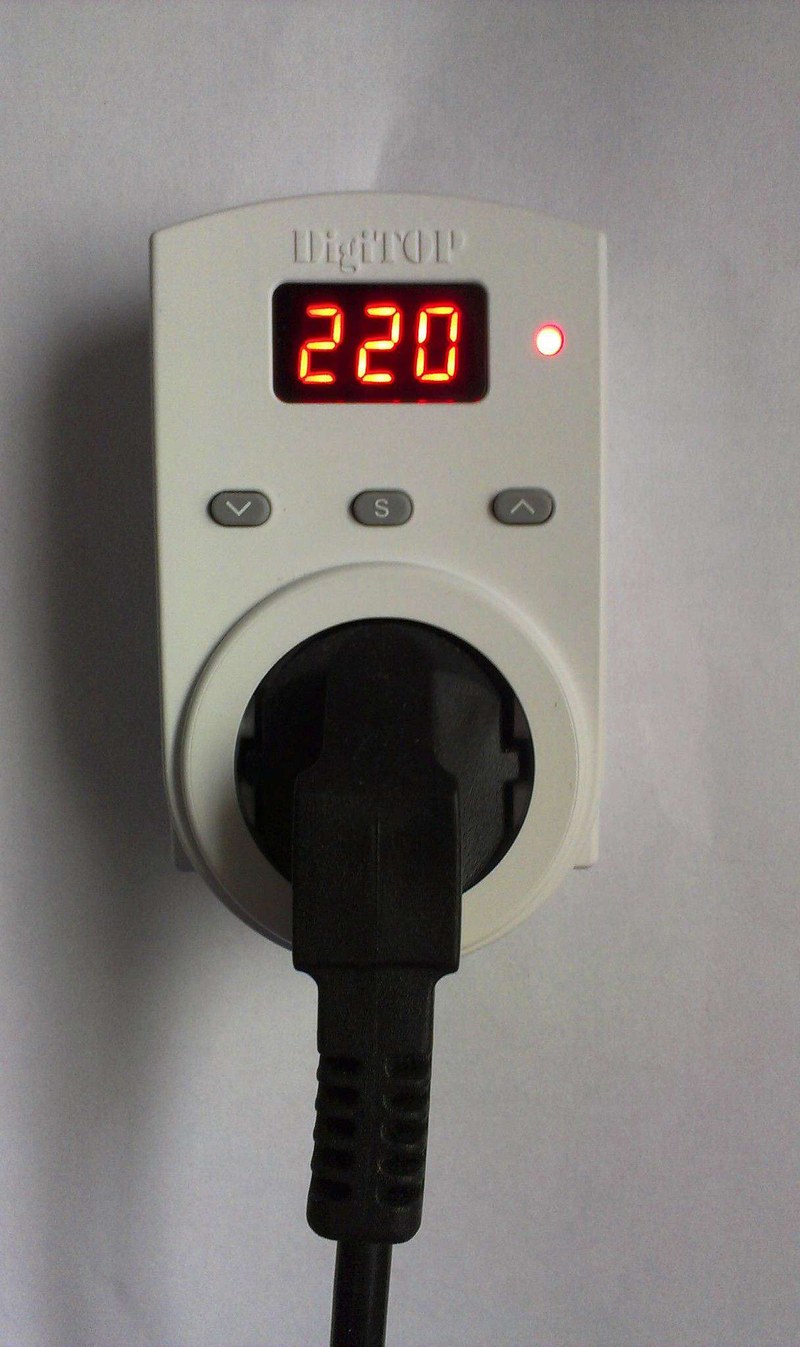

Конструктивно прибор совмещает сетевую вилку, розеточный контактный блок, измерительный тракт, исполнительное реле и электронное управление. Основные элементы выполняют следующие функции:

• входные штыри и контактные соединения — передают питание от стационарной розетки внутрь корпуса,
• измерительный узел — преобразует сетевое напряжение в сигнал, пригодный для обработки схемой контроля,
• микроконтроллер или специализированная логика — сопоставляет измеренное значение с заданными порогами,
• силовые контакты электромагнитного реле — замыкают или разрывают цепь нагрузки,
• индикатор и органы настройки, если они предусмотрены, — показывают напряжение и позволяют изменять уставки,
• изолирующий корпус — ограничивает доступ к токоведущим деталям и фиксирует контактные элементы.

Ресурс контактов зависит от тока, типа нагрузки и дугообразования. Нагрев в соединениях определяется выражением P = I2R: при токе 16 А и переходном сопротивлении 0,02 Ом в контакте выделяется 5,12 Вт. Поэтому важно исключить перегрев соединений.

Принцип работы и режимы

Контроллер сравнивает измеренное напряжение с двумя порогами. Выдержка времени отсекает краткие возмущения и ограничивает повторные пуски. Последовательность состояний можно описать так:

• нормальный режим — напряжение находится в разрешенном интервале, контакты замкнуты и питание поступает потребителю,
• режим пониженного напряжения — при пересечении нижней уставки и выполнении условия выдержки реле размыкает цепь,
• режим повышенного напряжения — при превышении верхней уставки выход отключается для ограничения электрического воздействия,
• режим ожидания — после нормализации сети выполняется обратный отсчет установленной задержки,
• режим повторного включения — по окончании отсчета устройство восстанавливает питание, если параметры остаются допустимыми,
• режим настройки, если он реализован в данной версии, — пользователь изменяет уставки и задержку согласно инструкции.

При уставках 180 и 250 В значения 175 и 255 В аварийные, а 230 В — допустимое. Это примеры алгоритма, а не паспортные диапазоны. Гистерезис, задержка отключения и способ индикации определяются конкретной схемотехникой.

Преимущества применения

Розеточное исполнение обеспечивает локальную защиту. Прибор не требует изменения схемы распределительного щита, позволяет изолировать чувствительную нагрузку от продолжительного выхода напряжения за рабочие пределы и обеспечивает автоматическое восстановление подачи энергии после нормализации сети. Отображение измеряемого значения, когда оно предусмотрено, облегчает наблюдение за колебаниями питающей линии.

Таким образом, розетка DigiTOP с контролем напряжения представляет собой компактный защитно-коммутационный модуль, эффективность которого зависит от корректных порогов, выдержек времени и электрической совместимости с потребителем. Номинальный ток не следует отождествлять с допустимой мощностью любой нагрузки. Компания «Олниса» осуществляет поставки промышленного оборудования и электротехнических изделий DigiTOP. Поставка розеточных устройств контроля напряжения через «Олниса» позволяет обеспечить предприятия необходимыми компонентами для организации локальной защиты электропитания. В ассортименте поставляемой электротехнической продукции представлены решения для промышленной инфраструктуры и инженерных систем.
