Аккумулятор Datalogic для QBT2400 — надежный источник питания беспроводного сканера штрихкодов

Аккумулятор Datalogic для QuickScan I QBT2400 обеспечивает автономное питание ручного двумерного сканера. Модель передает считанные данные по Bluetooth, поэтому заряд необходим для работы оптического узла, процессора и радиосвязи. Состояние батареи определяет продолжительность эксплуатации без подключения к базе. Для модели предусмотрен литий-ионный блок емкостью 1400 мА·ч. Он накапливает энергию при зарядке и отдает ее при сканировании, передаче данных и ожидании. Фактическая автономность зависит от интенсивности считывания, температуры и износа.

Технические характеристики

Следует различать характеристики батареи и параметры зарядки сканера в сборе. Основные показатели QBT2400:

• совместимая серия оборудования — Datalogic QuickScan I QBT2400,
• электрохимическая система — перезаряжаемая литий-ионная, Li-ion,
• номинальная электрическая емкость аккумулятора — 1400 мА·ч, или 1,4 А·ч,
• номинальное напряжение одиночного литий-ионного элемента — около 3,7 В,
• расчетная номинальная энергоемкость при 3,7 В — 5,18 Вт·ч,
• типовое конечное напряжение заряда одной Li-ion ячейки — 4,2 В,
• ориентировочное время зарядки с внешним питанием базы — 4 часа,
• ориентировочное время зарядки при питании от USB-порта — до 10 часов,
• заявленное количество считываний на одном заряде — свыше 30 000 при регламентированных условиях эксплуатации.

Энергоемкость 5,18 Вт·ч получена умножением 3,7 В на 1,4 А·ч. Полезный запас меньше расчетного из-за потерь преобразования и порога отключения. Сроки зарядки относятся к системе «сканер — база — источник»; USB-питание может ограничивать зарядный ток. Емкость в мА·ч характеризует количество электрического заряда, доступное при тестовом цикле. При сравнении источников питания ее нельзя отождествлять с энергией: для этого учитывают напряжение. У литий-ионной ячейки напряжение меняется в ходе разряда, поэтому произведение номинальных величин пригодно для расчетной оценки, но не заменяет измерения емкости под нагрузкой.

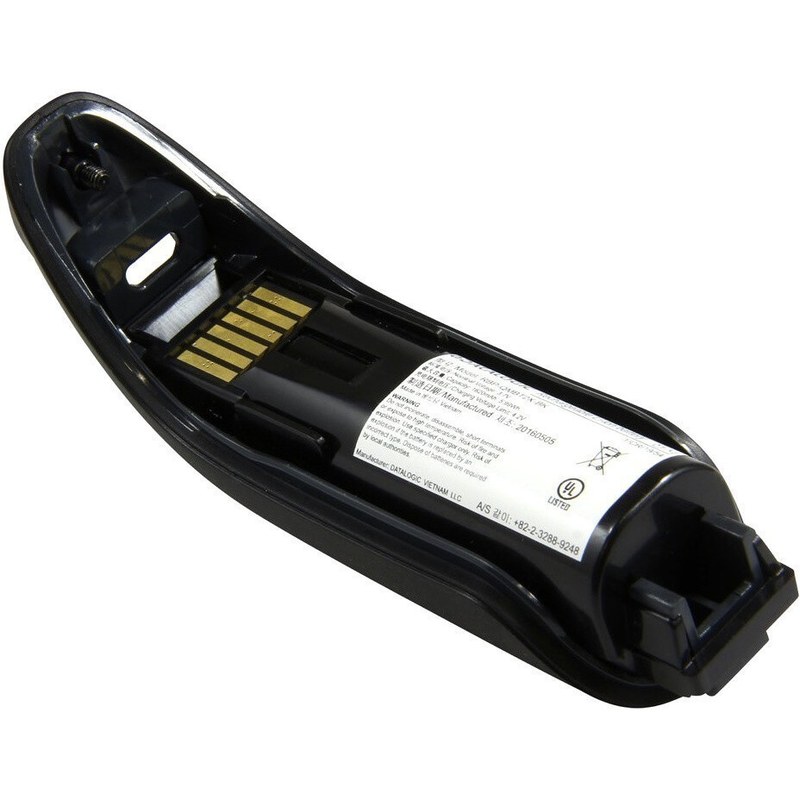

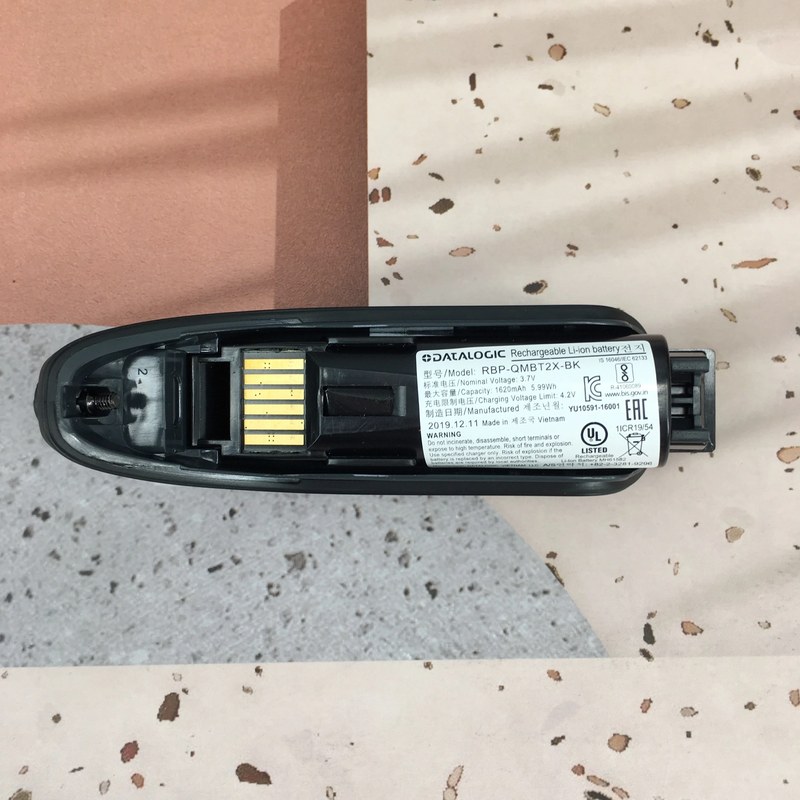

Конструкция аккумуляторного узла

Батарея размещается в корпусе считывателя и соединяется с электроникой контактами. Конструкция должна сохранять надежность соединений при движении устройства. Функциональные элементы узла:

• литий-ионный накопительный элемент, в котором происходит обратимое перемещение ионов лития,
• изоляционные и конструкционные детали, отделяющие токоведущие части от корпуса,
• контактные выводы для соединения с питающей электроникой считывателя,
• цепи контроля и ограничения опасных режимов,
• предусмотренные конструкцией аккумуляторного блока и сканера,
• зарядные контакты и схему управления зарядом в составе совместимой системы питания.

Число ячеек, защитная схема и контакты могут различаться по ревизиям. Совместимость определяют полярность, форма корпуса, тип выводов и допустимые электрические параметры, а не только емкость.

Принцип накопления и отдачи энергии

При зарядке ионы лития перемещаются между электродами через электролит. При разряде ток питает плату управления, подсветку, матрицу и радиомодуль. Напряжение зависит от уровня заряда, тока и температуры. Для Li-ion применяют двухэтапный алгоритм CC/CV: сначала ограничение тока, затем стабилизацию напряжения со снижением тока. Подключение к нерегулируемому источнику вместо штатной зарядной цепи недопустимо.

Рабочие режимы и особенности зарядки

Нагрузка меняется с режимом работы. Основные состояния:

• активное считывание — работа подсветки, оптической матрицы и процессора декодирования,
• передача данных — кратковременная нагрузка радиоканала Bluetooth после распознавания кода,
• ожидание — пониженное энергопотребление при готовности принять команду запуска,
• зарядка от базы с внешним источником — восполнение запаса энергии по штатной цепи,
• зарядка при питании базы через USB — восполнение запаса при ограничениях питающего порта.

На расход заряда влияют частота считываний, ожидание, повторные попытки, качество радиосвязи и работа подсветки. Паспортное число чтений — ориентир для определенного испытательного сценария.

Эксплуатация и контроль состояния

Li-ion не требует полного разряда перед зарядкой. Глубокие разряды, перегрев и несовместимое питание ускоряют деградацию. Для хранения предпочтительны умеренная температура, сухая среда и частичный заряд. Оценка технического состояния строится на наблюдаемых признаках:

• уменьшение времени автономной работы при сопоставимом числе сканирований,
• увеличение частоты возврата устройства на зарядную станцию,
• самопроизвольное выключение сканера при кратковременном росте нагрузки,
• нестабильный процесс зарядки при исправных контактах и источнике питания,
• механическое повреждение, деформация или ненормальный нагрев корпуса блока.

При деформации или перегреве использование прекращают. Недопустимы вскрытие, короткое замыкание выводов и зарядка внешним импульсным источником. Новый блок должен быть совместим с QBT2400.

Таким образом, аккумулятор QBT2400 работает совместно с зарядной базой и контроллером сканера. Для корректной замены важны электрические параметры, форма блока и конфигурация контактов. Компания «Олниса» поставляет аккумуляторы Datalogic для QBT2400 и промышленное оборудование. Продукция предназначена для поддержания работоспособности технической инфраструктуры предприятий. «Олниса» обеспечивает поставки компонентов для эксплуатации оборудования.
