Тестер электроустановок Fluke 1664 FC: функциональные возможности и области применения

Fluke 1664 FC представляет собой многофункциональный измеритель для испытаний низковольтных электроустановок после монтажа, реконструкции и в ходе периодического контроля. Он объединяет проверку защитных проводников, изоляции, петель повреждения и устройств защитного отключения (УЗО). Главная особенность модели — функция Insulation PreTest: перед подачей испытательного напряжения устройство определяет наличие подключенной нагрузки и блокирует потенциально опасное испытание. Это существенно при наличии электронных блоков и чувствительной аппаратуры.

Технические характеристики

Измерительная часть построена для работы с однофазными и трехфазными цепями низкого напряжения. Пределы зависят от схемы подключения и вида испытания. Основные параметры модели включают:

• измерение переменного напряжения — до 500 В с контролем сетевой частоты,
• номинальная частота проверяемых цепей — 50 или 60 Гц,
• испытательные напряжения изоляции — 50, 100, 250, 500 и 1000 В постоянного тока,
• верхняя граница измерения сопротивления изоляции — до 2000 МОм,
• ток проверки непрерывности защитного проводника — не менее 200 мА,
• режимы испытания УЗО — токи 0,5 × In, 1 × In и 5 × In в предусмотренных диапазонах,
• номинальные токи проверяемых УЗО — 10, 30, 100, 300, 500 и 1000 мА при поддержке выбранного режима,
• выбор фазы начала теста УЗО — 0 или 180,
• источник питания — 6 элементов типа AA по 1,5 В,
• категории электробезопасности — CAT III 500 В и CAT IV 300 В.

Сопротивление петли, расчетный ток короткого замыкания и сопротивление заземлителя определяются отдельными процедурами. Результаты оценивают по нормативам с учетом параметров сети.

Конструкция

Корпус оснащен поворотным переключателем функций, дисплеем для показаний и индикации состояния измерительной схемы, клавишами запуска испытаний и разъемами для присоединения проводов. Используются щупы, адаптеры и вспомогательные электроды. Настройки испытаний задаются с панели. Контроль подключения и входного напряжения помогает выявлять небезопасные условия. Защитные функции дополняют, но не заменяют обязательное снятие напряжения перед испытанием сопротивления изоляции и проверкой непрерывности проводников.

Принцип работы и режимы измерений

Каждая функция прибора реализует собственный способ воздействия на цепь. Основные операции:

• контроль напряжения и частоты — определение действующего режима сети до подключения измерительных нагрузок,
• проверка непрерывности PE — пропускание испытательного тока через защитную цепь с учетом сопротивления измерительных проводов,
• измерение изоляции — подача выбранного постоянного напряжения между отсоединенными проводниками с вычислением отношения напряжения к току утечки,
• Insulation PreTest — поиск подключенных потребителей до основного испытания изоляции и запрет подачи высокого напряжения при обнаружении риска,
• измерение импеданса петли — оценка полного сопротивления цепи повреждения по реакции сети на контролируемую нагрузку,
• режим без срабатывания УЗО — измерение петли по специальному алгоритму с ограничением воздействия на дифференциальную защиту,
• проверка УЗО — подача дифференциального испытательного тока с регистрацией времени отключения или тока срабатывания,
• контроль чередования фаз — определение последовательности фаз в трехфазной системе,
• измерение сопротивления заземления — оценка электрического сопротивления растеканию с использованием соответствующей измерительной схемы.

Для испытаний УЗО применяются как фиксированные кратности номинального дифференциального тока, так и последовательное повышение тока до момента отключения. Проверка при 0,5 × In выявляет нежелательное срабатывание на пониженном уровне, а испытание при In характеризует отключение при номинальном воздействии. Повторение измерения с углами 0 и 180 позволяет учитывать влияние полупериода на результат. Режим 5 × In используется там, где это допускают тип защиты и настройки испытания.

Преимущества Fluke 1664 FC

Прибор уменьшает вероятность методических ошибок. Его преимущества:

• предупреждение повреждения подключенной электроники благодаря Insulation PreTest,
• проведение нескольких видов электрических испытаний одним устройством,
• уменьшение числа ручных операций при серийных проверках,

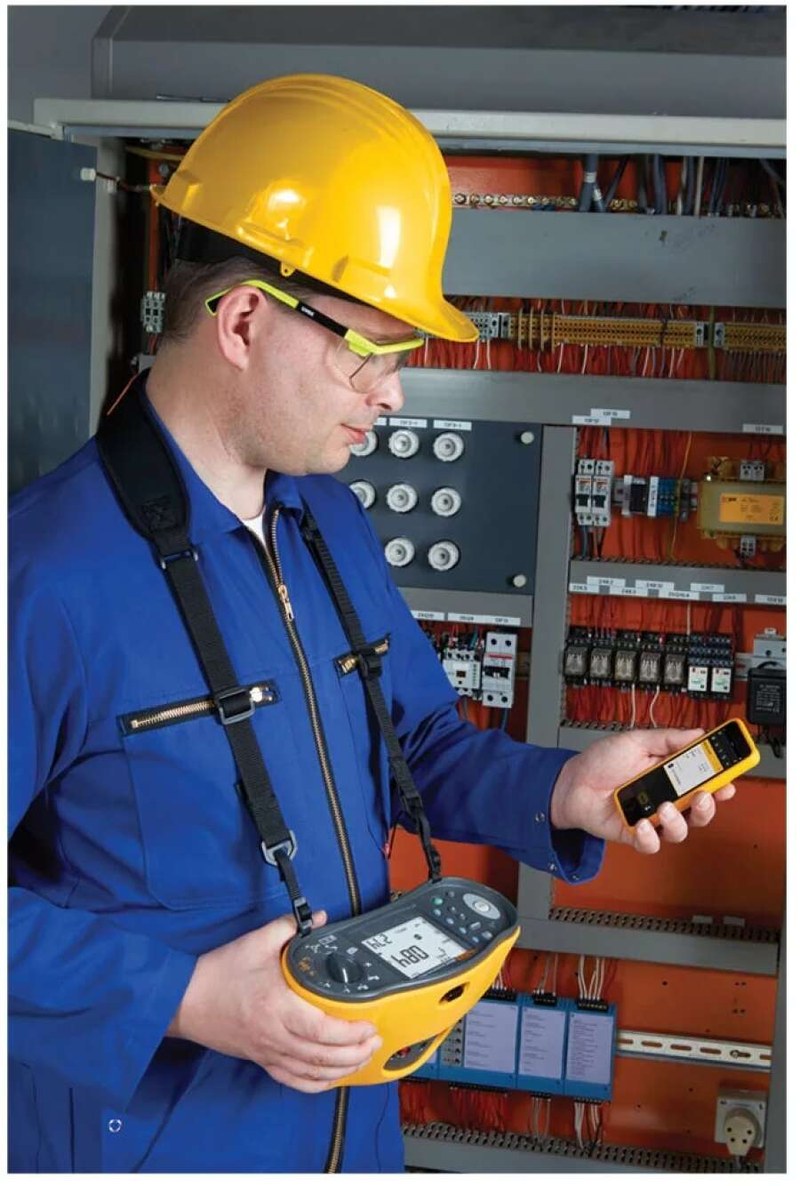

• передача зарегистрированных результатов через Fluke Connect,
• удобство сопоставления повторных измерений на однотипных цепях.

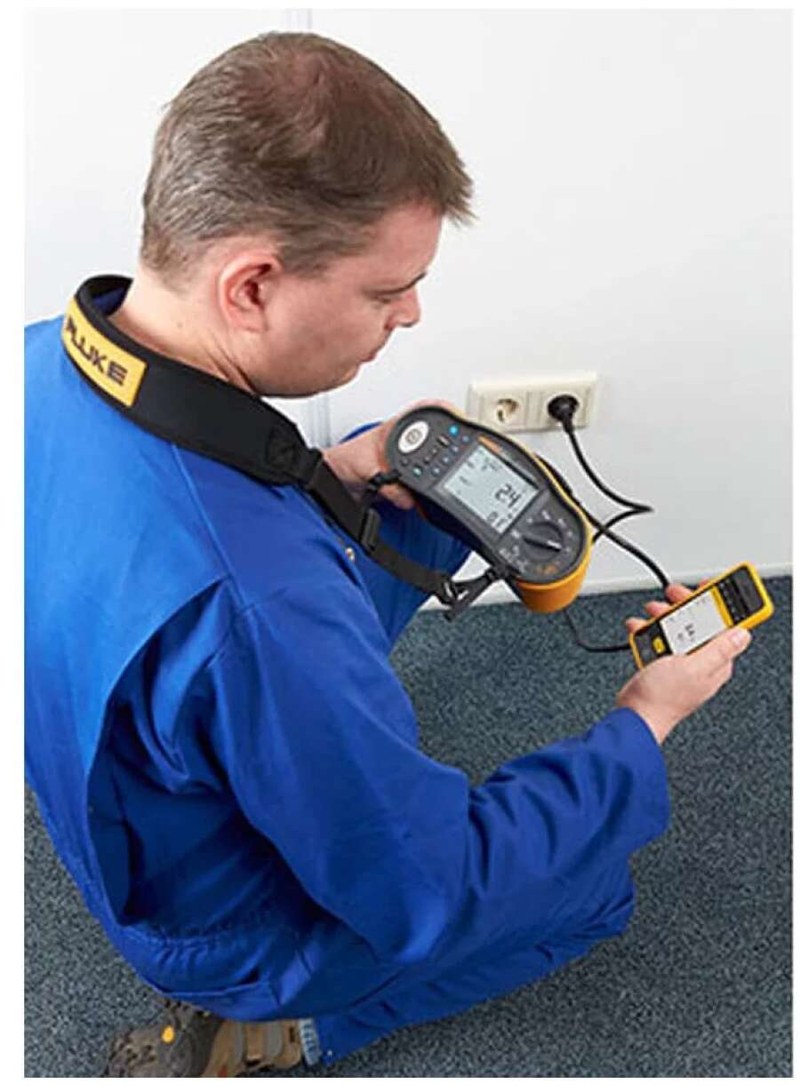

Практическое применение

При приемке новой линии первыми проверяют условия безопасности, затем целостность PE и сопротивление изоляции, после чего оценивают петлю повреждения и действие УЗО. Неверная очередность способна повредить электронику и исказить результат. Автоматизированные последовательности сокращают количество повторных переключений и помогают соблюдать единый порядок проверок. Перед испытанием цепей с электронной нагрузкой ее отключают по документации. Устройство не предназначено для определения состояния изоляции работающего под напряжением кабеля методом высоковольтного теста. Измерение сопротивления заземлителя также требует корректной геометрии вспомогательных электродов и отсутствия мешающих параллельных путей тока. Перед записью результата оператор фиксирует название цепи и условия испытания. Это позволяет отделять измеренные значения от нормативных критериев.

Таким образом, Fluke 1664 FC объединяет контроль изоляции, защитных проводников, параметров петли и функционирования УЗО в одном измерительном комплексе. Выводы основывают на соблюдении методики и действующих нормах. Компания «Олниса» поставляет Fluke 1664 FC и промышленное контрольно-измерительное оборудование для предприятий различных отраслей. Поставки измерительных приборов «Олниса» ориентированы на оснащение электротехнических подразделений надежными техническими средствами. «Олниса» обеспечивает поставку оборудования для задач контроля и эксплуатации промышленной инфраструктуры.
