Автоматические выключатели DEKraft — эффективная защита электрооборудования от перегрузок и коротких замыканий

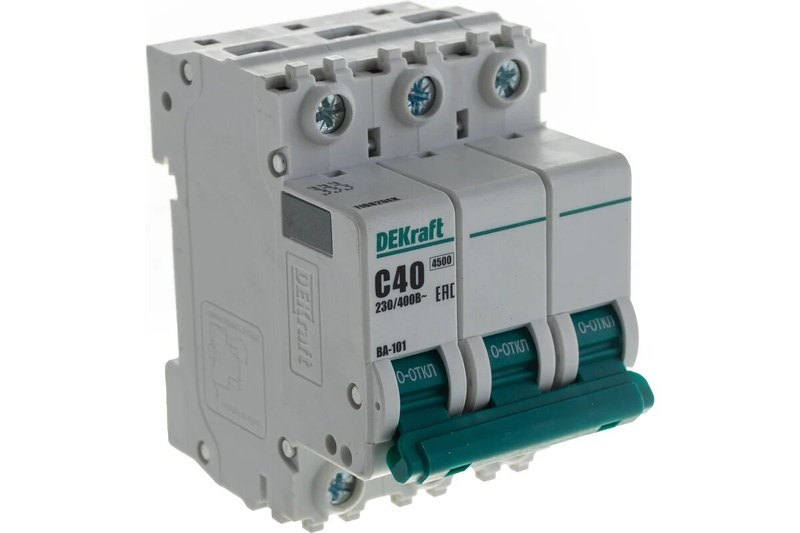

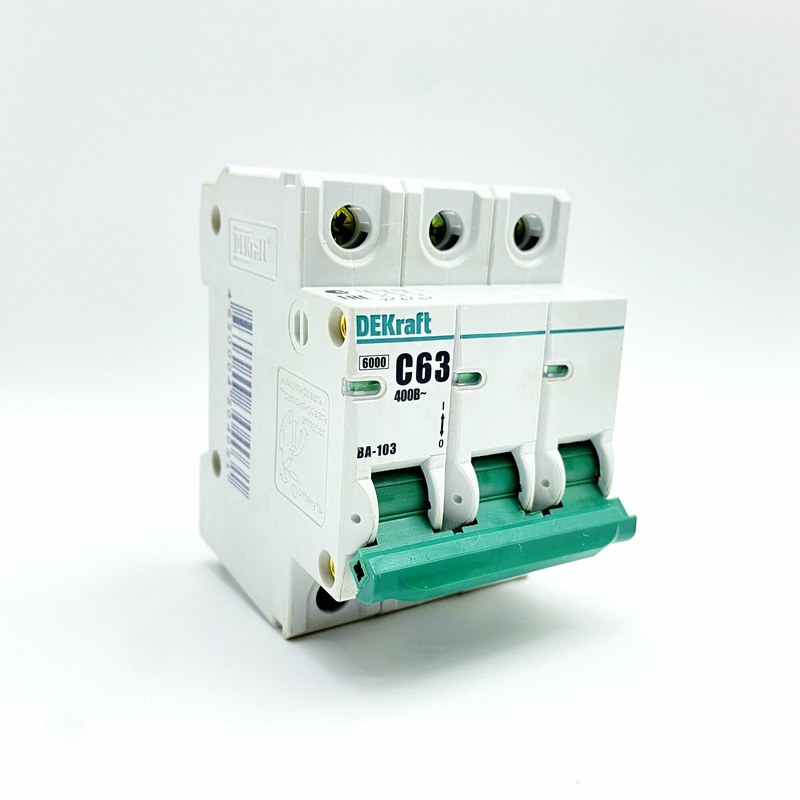

Автоматические выключатели DEKraft служат для коммутации низковольтных цепей и их защиты от перегрузок и коротких замыканий. Один из ключевых показателей — отключающая способность в килоамперах (кА). Она характеризует ток аварии, который аппарат способен прервать в нормированных условиях, и не равна номинальному току в амперах (А). Модульные выключатели устанавливают в распределительных щитах, а силовые в литом корпусе — в более нагруженных цепях. Их характеристики зависят от серии и артикула. Учитывают также ток аварии, число полюсов, тип расцепления и кабель. Условия отключения проверяют расчетами.
Технические характеристики
Для модульных DEKraft характерны следующие параметры:
- номинальное напряжение — 230/400 В переменного тока,
- частота сети — 50/60 Гц при соответствующей маркировке,
- номинальный ток In — 6–63 А для ряда распространенных исполнений,
- число полюсов — 1, 2, 3 или 4,
- номинальная отключающая способность Icn — 4,5, 6 либо 10 кА в зависимости от серии,
- типы времятоковых характеристик — B, C и D в предусмотренных сериях,
- монтажный размер — модульная ширина, кратная 18 мм,
- крепление — DIN-рейка шириной 35 мм,
- защитные узлы — тепловой и электромагнитный расцепители.
Величины 4,5, 6 и 10 кА нельзя смешивать с допустимым рабочим током. Так, обозначение C16 при указанной способности 6 кА означает номинал 16 А, характеристику C и отключение нормированного короткого замыкания до 6000 А. Условия испытаний определяются стандартом и паспортом.
Конструкция и принцип действия
Модульный автомат содержит контактную систему, привод, расцепители и устройство гашения дуги. Основные элементы связаны общим механизмом отключения:
- подвижный и неподвижный контакты — обеспечивают замыкание и размыкание цепи,
- биметаллическая пластина — отклоняется при нагреве от длительной перегрузки,
- электромагнитный расцепитель — воздействует на защелку при большом аварийном токе,
- дугогасительная камера — дробит электрическую дугу и ускоряет ее гашение,
- механизм свободного расцепления — размыкает контакты даже при удержании рукоятки,
- корпус и зажимы — изолируют токоведущие части и соединяют аппарат с проводниками.
При перегрузке нагрев биметалла увеличивается постепенно; более высокий ток сокращает время срабатывания. Короткое замыкание вызывает почти мгновенное действие электромагнитного узла. Контакты расходятся, дуга переходит в дугогасительную камеру и затухает. Показатель кА зависит от способности всей конструкции разорвать аварийную цепь.
Времятоковые характеристики и режимы
Буквы B, C и D задают пороги мгновенного срабатывания в долях номинального тока In. Основные интервалы таковы:
- характеристика B — 3–5 × In; линии с относительно малыми пусковыми токами,
- характеристика C — 5–10 × In; универсальные распределительные цепи,
- характеристика D — 10–20 × In; нагрузки со значительными пусковыми бросками.
Для C16 диапазон электромагнитного расцепления составляет 80–160 А. При меньшей перегрузке работает тепловой узел. В испытаниях по IEC 60898-1 условные токи нерасцепления и расцепления равны соответственно 1,13 × In и 1,45 × In в нормированных условиях. Буква D не увеличивает отключающую способность в кА: она задает иную времятоковую кривую. Эксплуатационные состояния автомата определяются видом воздействия на его механизм:
- нормальный режим — ток не превышает допустимую длительную нагрузку,
- перегрузка — тепловой расцепитель отключает цепь с выдержкой времени,
- короткое замыкание — электромагнитный узел инициирует быстрое отключение,
- ручная коммутация — включение и отключение выполняются посредством рукоятки.
Преимущества и применение
Практические достоинства модульных DEKraft — компактное размещение в щите, единообразное управление и совмещение коммутации с двумя механизмами токовой защиты. Разные кривые помогают учитывать характер нагрузки. Автоматы применяют в линиях освещения, розеточных группах, шкафах управления, производственном оборудовании и распределительных сетях зданий. Автоматы не заменяют УЗО: ток утечки обнаруживает отдельное устройство либо дифференциальный автомат.
